MX3520E8 针对锂离子/聚合物电池保护提供了高集成解决方案。
MX3520E8包含内部功率MOSFET，高精度电压 检测电路和延迟电路。MX3520E8具有电池应用所需的所有保护功能，包括过充电、过放电、过流和负载短路保护等。 准确的过充电检测电压保证了充电的安全和充分利用。低待机电流在存储时从电池中消耗很少的电流。该产品不仅 适用于数字蜂窝电话，而且适用任何其他需要长期电池寿命的锂离子和锂聚合电池供电的信息设备。
MX3520E8需要最少 数量的现成的外部组件，并且采用的ESOP-8封装可以节省空间。
MX3520E8特性：
反向充电连接保护
电池单元反向连接保护
过温保护
过充电电流保护
两步检测过充电流
过放电电流保护
负载短路
充电器检测功能
0V电池充电功能
符合RoHS标准且不含铅（Pb）
低至13mΩ的等效开启电阻内部功率MOSFET
内部延迟发生器
高精度电压检测
低电流损耗 工作状态
典型值2.5µA. 掉电状态
典型值1.5µA
只需一个外接电容
MX3520E8采用ESOP-8 封装
- 40℃至+85℃温度范围

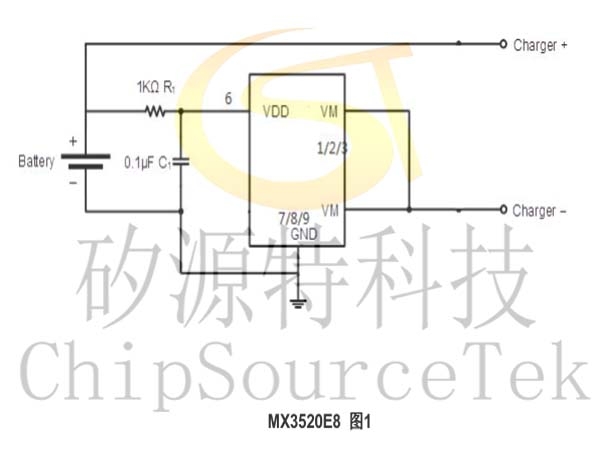

MX3520E8典型应用电路图:

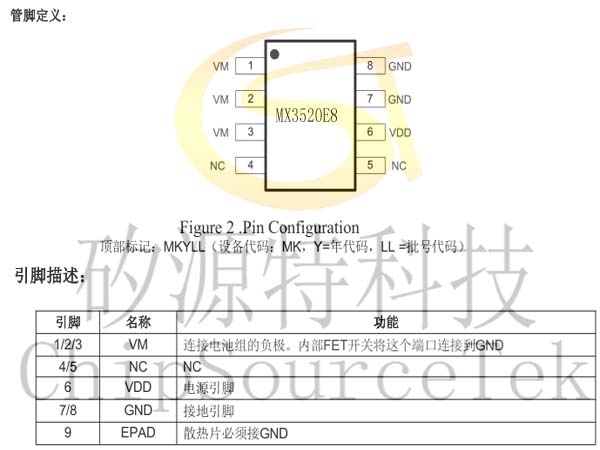

MX3520E8管脚定义及描述:
MX3520E8订购信息:
|
标记
|
编号
|
型号
|
描述
|
封装
|
最小订单量
|
|
MQYLL
|
70702030
|
MX3520E8
|
MX3520E8单节锂离子和锂合物电池保护IC，ESOP-8封装
|
SOP-8
|
3000PCS
|
