XYT4056概述:
XYT4056是一款线性锂离子电池线性充电器,具有完整的涓流/恒定电流/恒定电压三段充电模式。其输入/输出端口最高10.5V的耐压,使得XYT4056可适用于各种USB电源和适配器电源工作环境。由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压被限定在4.2V,充电电流通过外部电阻调节。在达到目标充电电压后,当充电电流降低到设定值的1/10 时,XYT4056就会自动结束充电过程。当输入电压(交流适配器或 USB 电源) 被拿掉时,XYT4056自动进入一个低电流状态,将电池漏电流降至2uA以下。XYT4056还可被设置于停止工作状态,使电源供电电流降到35μA。
XYT4056内置防反接功能,在锂电池反接时确保IC不被击穿导致电池自放电引起事故。
其余特性包括:充电电流监测,欠压闭锁,自动再充电和充电已满及开始充电的标志。
XYT4056特性:
可编程使充电电流可达 1000mA.
不需要 MOSFET,传感电阻和阻塞二极管
小的尺寸实现对锂离子电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效力最高,没有热度过高的危险
从 USB 接口管理单片锂离子电池
预设充电电压为 4.2V±1%
充电电流输出监控
充电状态指示标志
1/10 充电电流终止
停止工作时提供 35μA 电流
2.9V 涓流充电阈值电压
软启动限制浪涌电流电流
电池反接保护
XYT4056应用:
锂电池充电器

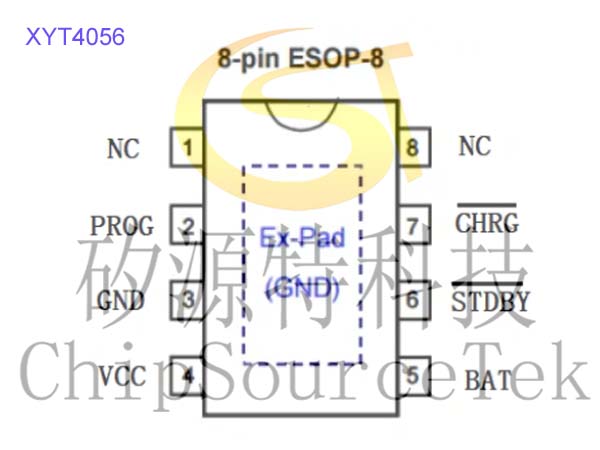

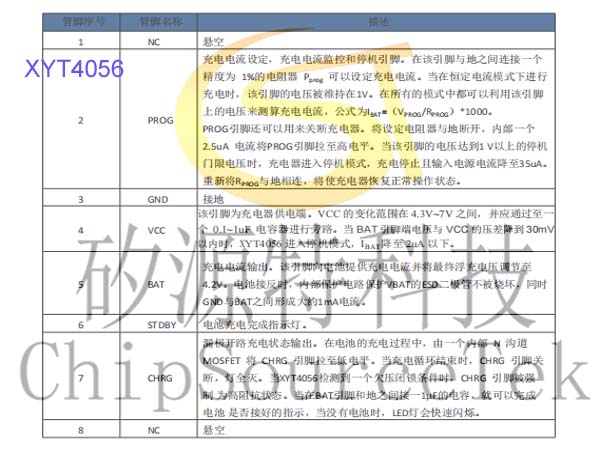

XYT4056引脚排列及说明:

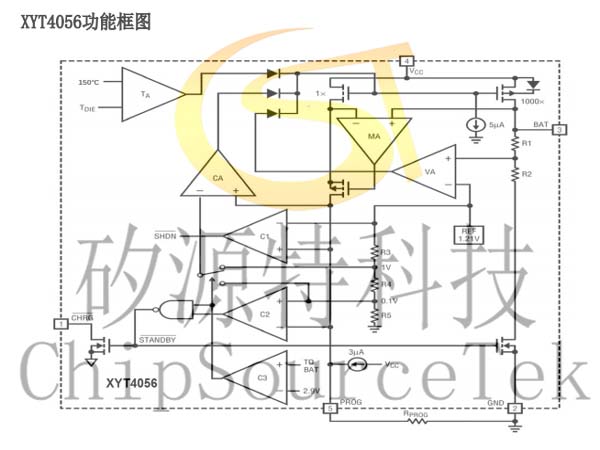

XYT4056功能框图:

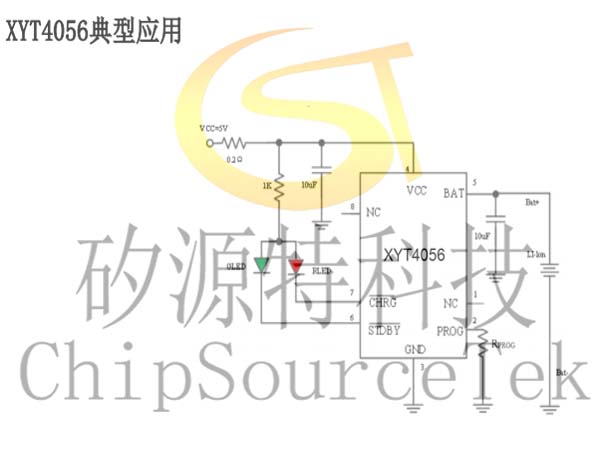

XYT4056典型应用:
