IP2721简介:
IP2721是一款集成USB TYPEC输入端口PD快充的协议IC，支持USB TYPEC/PD2.0/ PD3.0协议，支持自动检测USB TYPEC设备的插入和拔出，集成硬件PD协议模块，自动解析PD协议包，获取电压能力，并据此请求与之匹配的电压。
IP2721特性:
支持USB TYPEC输入端口的USB TYPEC/PD2.0/PD3.0快充协议
-自动检测 USB TYPEC 设备的插入和拔出
集成USB Power Delivery（PD2.0/PD3.0）协议
-集成硬件双向标记编码（BMC）
-集成物理层协议（PHY）
-集成硬件 CRC
-集成 PD2.0/PD3.0 UFP协议
-支持 PD 协议 Hardreset
功率管理
-支持外扩 5~20V 功率 NMOS 的开关控制
-IP2721：SEL 可配置 PD 协议请求的最高电压为20V，15V或5V
-IP2721_MAX12（定制型号）：SEL可配置PD协议请求的最高电压为12V，9V或5V
支持 VBUS 软启动
工作电压范围：3V~25V
封装 TSSOP16
IP2721应用:
USB TYPEC功率输入接口、移动电源、手机、无线充电底座、VR盒子、无人机等。

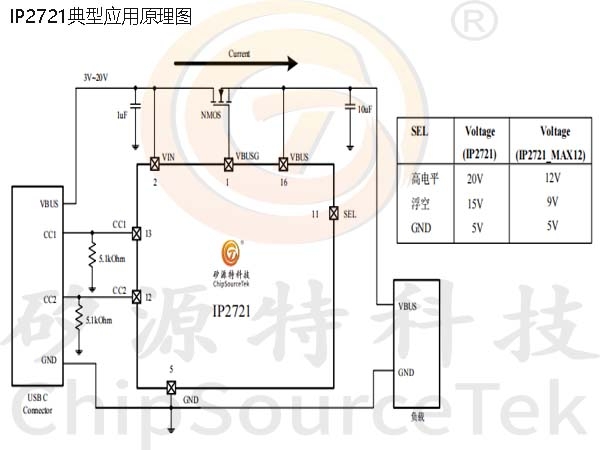

IP2721典型应用原理图:

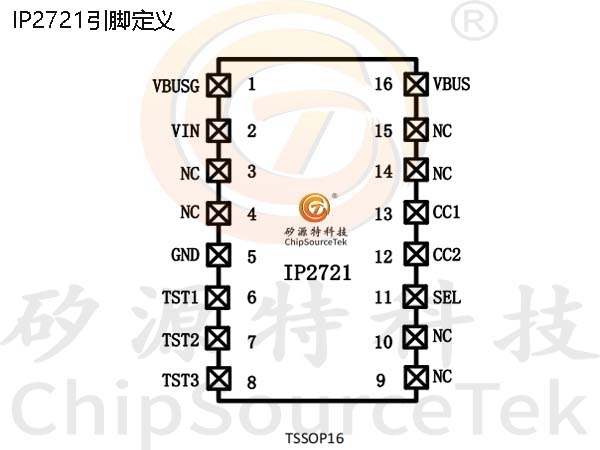

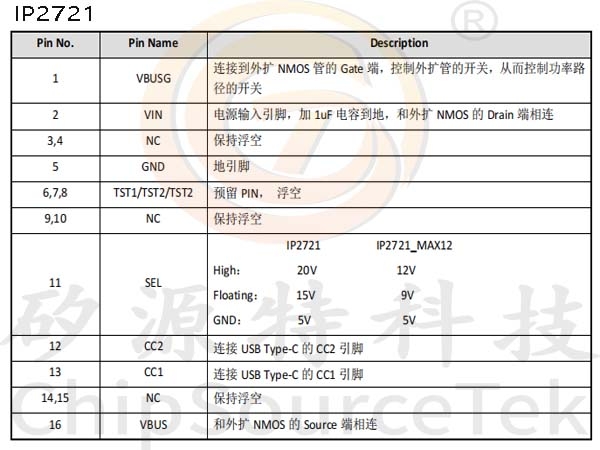

IP2721引脚定义:

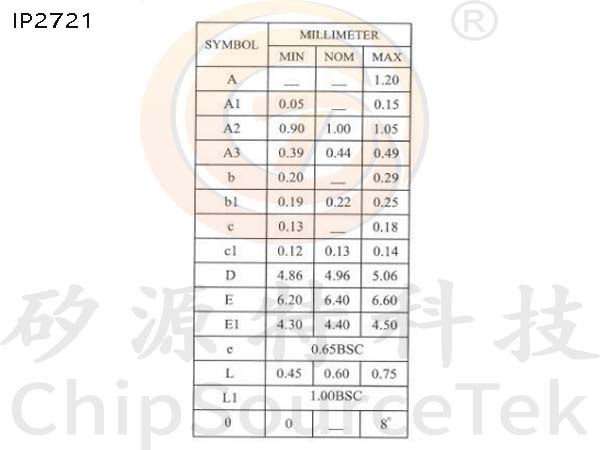

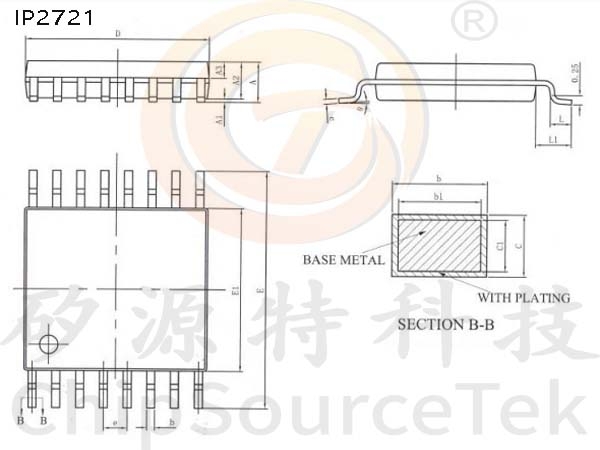

IP2721封装信息:
