PD协议

XPM5236

    XPM5236是一款集成开关管的同步降压转换器,支持USB Type-C和PD等多种快速充电协议。

    XPM5236支持多种快速充电协议,包括USB Type-C和PD协议,高通QC2.0/3.0,华为FCP/SCP,三星AFC, USB BC1.2 DCP以及Apple 2.4A充电规范 。

    XPM5236支持宽输入电压范围,6.6V至36V。输出电压范围是3.6V至12V,并依据充电协议自行调整,提供最大36W的输出功率。

    XPM5236A的PDO配置为5V/3A、9V/3A,XPM5236B的PDO配置为5V/3A、9V/3A、12V/3A。XPM5236具备非常高的可靠性,输入耐压高至42V,所有引脚ESD超过8KV。同时具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等。

    XPM5236提供ESOP8 封装。
    XPM5236概述:
        XPM5236是一款集成开关管的同步降压转换器,支持USB Type-C和PD等多种快速充电协议,为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。
        XPM5236支持多种快速充电协议,包括USB Type-C和PD协议,高通QC2.0/3.0,华为FCP/SCP,三星AFC, USB BC1.2 DCP以及Apple 2.4A充电规范 。
        XPM5236支持宽输入电压范围,6.6V至36V。输出电压范围是3.6V至12V,并依据充电协议自行调整,提供最大36W的输出功率。 XPM5236A的PDO配置为5V/3A、9V/3A,XPM5236B的PDO配置为5V/3A、9V/3A、12V/3A。
        XPM5236采用PWM电流模控制方式,能快速响应负载瞬态变化。XPM5236的开关频率为150KHz,特有的抖频技术能够减小EMI,帮助客户通过认证。
        XPM5236的输出具有恒压恒流特性。当输出电流小于限定值时,处于恒压模式;当输出电流达到限定值时,处于恒流模式。输出电压具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。
        XPM5236具备非常高的可靠性,输入耐压高至42V,所有引脚ESD超过8KV。同时具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等。
        XPM5236提供ESOP8 封装。

    XPM5236特性:
    输入耐压 42V
    支持 USB Type -C 协议
        - 配置为 DFP(Source)
        - 广播 3A 电流
    支持 USB Power Delivery(PD)3.0 协议
        - 集成完整 PD3.0 分层通信协议
        - PDO 电压:5V,9V(XPM5236A)
        - PDO 电压:5V,9V,12V(XPM5236B)
    支持 Quick Charge 3.0/2.0 协议
    支持华为 FCP/SCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    同步开关降压转换器
        - 内置功率 MOSFET
        - 输入电压范围:6.6V 到 36V
        - 输出电压范围:3.6V 到 12V
        - 输出电流:5V/3A,9V/3A,12V/3A
        - 输出 5V/3A 转换效率大于 92%
        - 输出电压线补:50mV/A
        - 输出具有 CV/CC 特性
        - 内置补偿电路
        - 软启动功能
        - 特有抖频技术减小 EMI
    多重保护、高可靠性
        - 输入过压、欠压保护
        - 输出过压、过流保护
        - 短路保护
        - 过温保护
        - 全引脚 ESD 8KV
    XPM5236提供ESOP8 封装

    XPM5236应用:
    车载充电器
    快充适配器
    智能排插
    通用高压 USB 充电器

    XPM5236

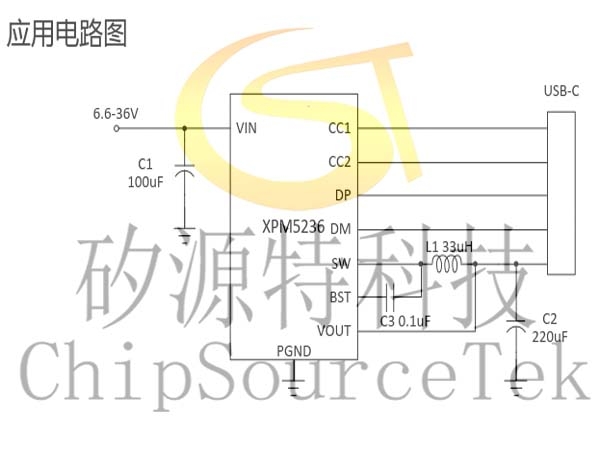

    典型应用简图:


    XPM5236

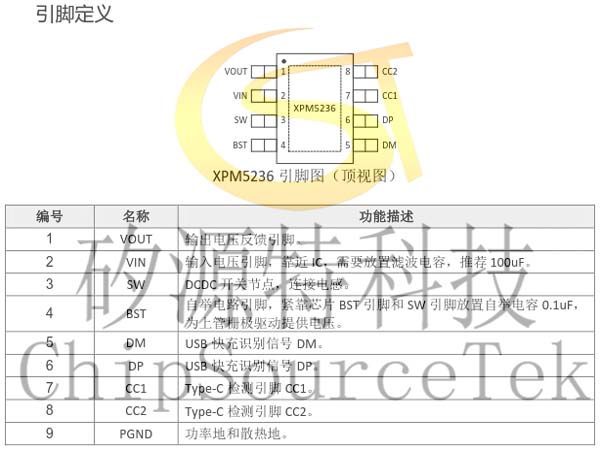

    引脚定义:


    XPM5236
    订购信息:
    料号 特性  印字 封装
    XPM5236A PDO:5V/3A, 9V/3A XPM5236
    XXXXXX+X
    ESOP8
    XPM5236B  PDO:5V/3A, 9V/3A, 12V/3A
    XPM5236A2  PDO:5V/2.4A, 9V/3A
    XPM5236B2 PDO:5V/2.4A, 9V/3A, 12V/3A
    印字说明 :
    第一行 , XPM5236:芯片型号;
    第二行 , XXXXXX:Lot Number,X:保留信息 。
