小风扇

FM5001L

    FM5001L手持3档风扇专用IC
    FM5001L是一款集成了锂电池充电管理,锂电池保护,DC-DC升压限流,3档风量可调风扇驱动功能于一体的电源管理IC。
    FM5001L集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,带充电指示及满电指示灯;支持风扇驱动功能,内置3档可调节风量控制,支持放电LED指示;
    FM5001L具有多重保护设计,包括负载过流保护,充电时防倒灌保护,短路防锁定,软启动保护,锂电过放保护,过温及欠压保护等。
    FM5001L 集成了 3 档风量可调的风扇控制驱动电路,VOUT 端输出电压 VFAN分别为一档 4.5V,二档 5.4V,三档 6.4V(芯片间各档的电压有±0.3V 偏差)。
    FM5001L概述:
        FM5001L手持3档风扇专用IC
        FM5001L是一款集成了锂电池充电管理,锂电池保护,DC-DC升压限流,3档风量可调风扇驱动功能于一体的电源管理IC;专用于采用锂电池供电的便携式风扇。
        FM5001L集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,带充电指示及满电指示灯;支持风扇驱动功能,内置3档可调节风量控制,支持放电LED指示;当电池电压小于2.9V时,FM5001L系统进入欠压状态,整个系统电流为30uA;内置恒定恒流充电电流600mA。
        FM5001L具有多重保护设计,包括负载过流保护,充电时防倒灌保护,短路防锁定,软启动保护,锂电过放保护,过温及欠压保护等。
        FM5001L 集成了 3 档风量可调的风扇控制驱动电路;没有充电器接入时,按键 SWCH1 控制风量的变化,单按一次风量改变一档,风量由弱至强变化。当 VOUT 脚有升压输出时,风扇灯亮。VOUT 端输出电压 VFAN分别为一档 4.5V,二档 5.4V,三档 6.4V(芯片间各档的电压有±0.3V 偏差)。当有充电器接入时,短按 SWCH1,风扇只工作在档位 1, 风扇灯亮,充电灯亮。

    FM5001L特性:

    0.6A 锂电池充电
    支持 6V 电机驱动控制,3 档风量可调
    支持单按键开关
    充电电压精度:±1.0%;升压电压精度:±4.0%
    过流保护(OCP),过压保护(OVP),短路保护(SCP),过温保护(OTP)
    ESD 2KV,可靠性高
    极低的 BOM 成本
    待机电流 30uA
    支持 4.2、4.35V 电池
    FM5001L提供ESOP8封装

    FM5001L 应用:

    FM5001L使用于锂电池供电的便携式风扇

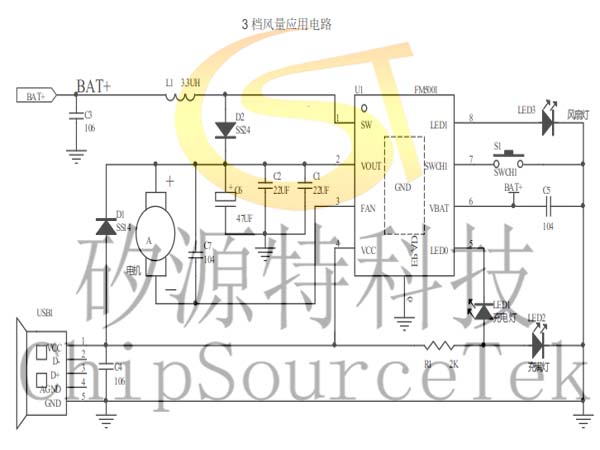

    FM5001L 3档风量应用电路图:

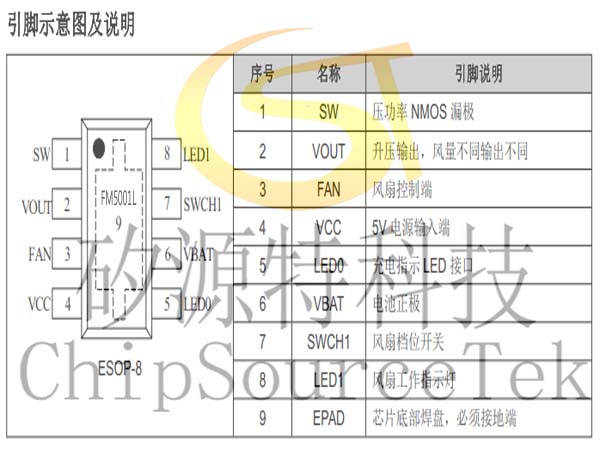

    FM5001L引脚示意图及说明:

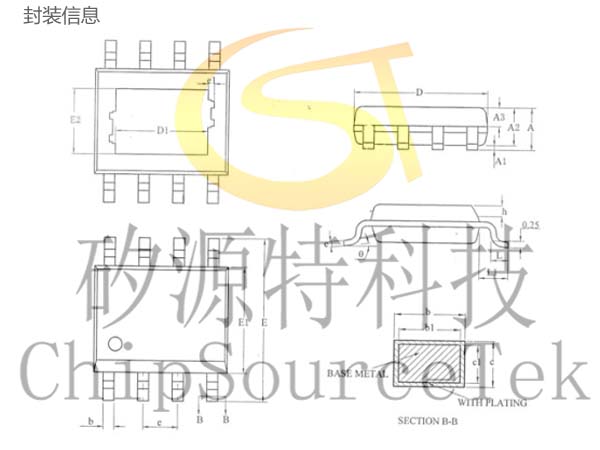

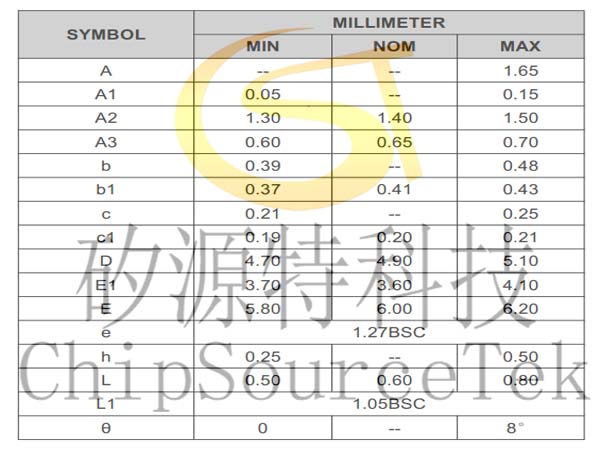

    FM5001L封装信息:
