CST3240概述:
CST3240系列多点电容触控芯片,支持单层,多层模组及多种图案,采用多路 7V 以上高压驱动,实现高性能,高灵敏度真实多指触摸效果。相较传统的单路低压驱动可提供更高的信噪比和抗干扰能力。同时,芯片内部自互一体电容感应模块,结合智能扫描算法,在实现快速反应的同时,具有优异的抗噪、防水、低功耗表现。
CST3240特性:
高性能电容检测电路及DSP模块
自互一体检测模块;
多路高压同时驱动,实现高灵敏度,高信噪比采样;
动态宽范围跳频技术,支持更强的抗干扰能力;
支持被动电容触摸笔;
支持待机手势唤醒功能;
支持在线编程;
内置看门狗;
多个按键支持。
性能指标
典型刷新率 100Hz;
带水操作,大拇指识别及大手掌抑制;
动态模式下典型功耗:10mA;
监控模式下典型功耗:4mA(30Hz);
睡眠模式下典型功耗:20uA。
电容屏支持
最多支持 40 个驱动/感应通道,并支持TX/RX 互换;
通道悬空/下拉设计支持;
支持传统的 DITO 和 SITO 及各种图案;
模组参数自动调校,最大支持阻抗达 60K;
Cover Lens 厚度支持,玻璃<= 2mm 亚克力<=1mm。
通讯接口
I2C 主/从通讯接口,速率 50Khz~400Khz可配置;
GPIO 支持,多种工作模式可配,内置上拉电阻模式;
内置 1.8V LDO,兼容 1.8V/VDDA 接口电平可配。
电源供电
单电源供电 2.8~3.6V,请参考电路设计,电源纹波<=50mv; 少量的外围器件。
封装类型:QFN52L 6*6
CST3240应用:
手机,平板,笔记本,触摸板等。

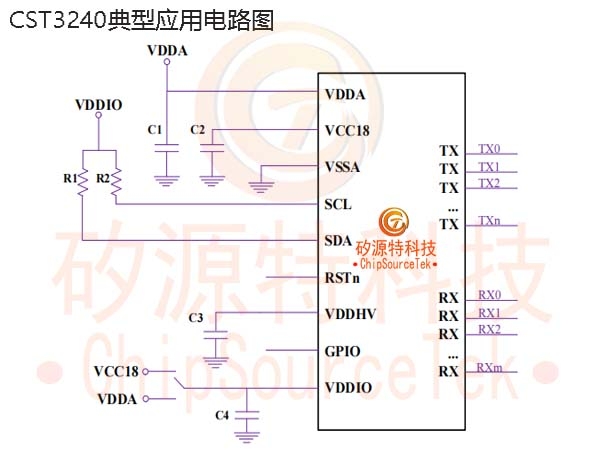

CST3240典型应用电路图:
C1:2.2uF/10V C2: 1uF/10V
C3:100nF/10V C4: 1uF/10V
VDDIO:VDDA或者VCC18,根据IIC、SPI通讯及RSTn电压决定。
R1/R2: I2C 总线上拉电阻,也可配置芯片内部5K上拉电阻代替。
GPIO:可作为INT,也可作为SensorID配置悬空或者接GND。

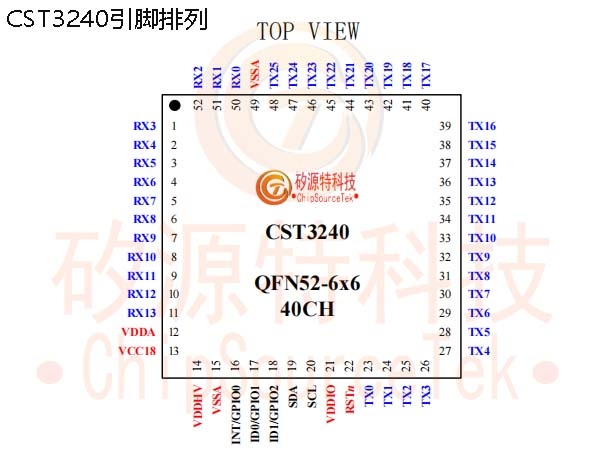

CST3240引脚排列:

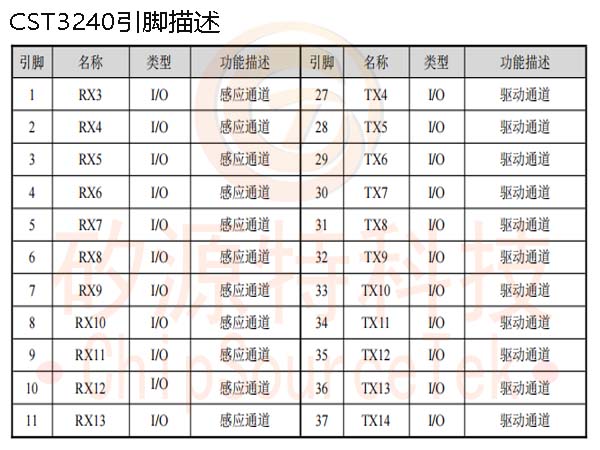

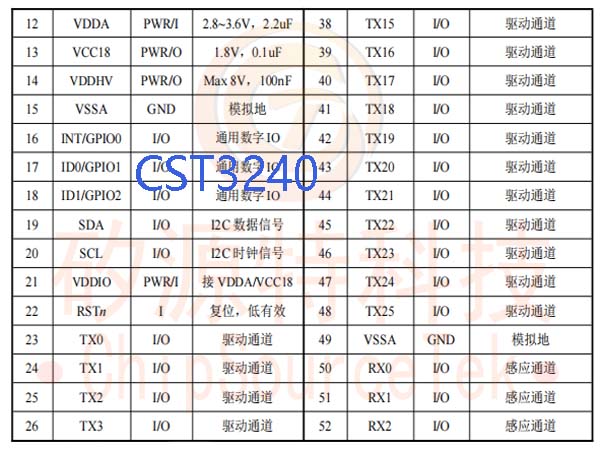

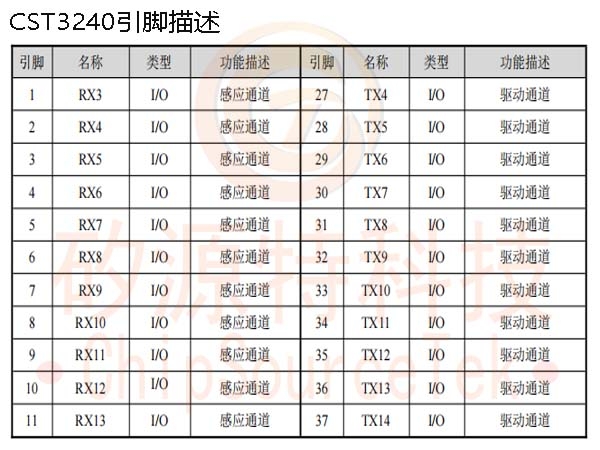

CST3240引脚描述:
CST3240订购信息:
CST3240订购信息:
料号
|
封装
|
表面印字
|
包装
|
CST3240
|
QFN52L 6*6
|
CST3240
XXXXX
(生产跟踪码)
|
4000/盘,编带出货
|

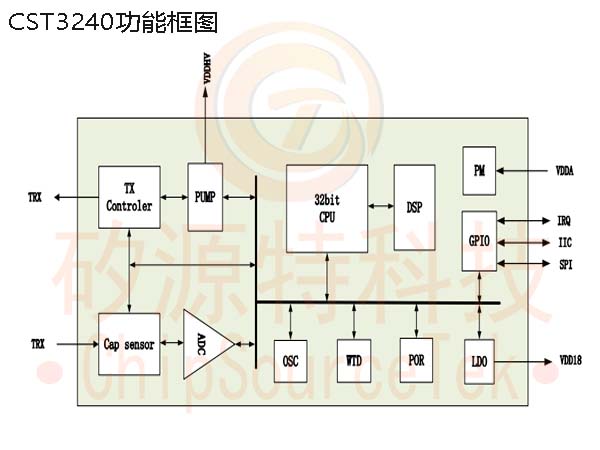

CST3240功能框图:
