升降压芯片

ME2177

    ME2177是一款高功率密度的同步整流升压DC-DC转换器,集成两个低导通电阻的功率开关来减低导通功率损耗,为便携设备提供高效率、小型化的供电方案。

    ME2177具有2.7V~12V(ME2177A)、2.0V~12V(ME2177B)的宽输入电压范围,输出电压最高至12.6V,具备7A开关电流能力,可提供20W功率输出。

    ME2177采用电流模自适应恒定关断时间控制架构,在不同负载条件下自动切换工作模式,重载时采用PWM模式,轻载时为PFM模式,同时可通过外部电阻在200kHz~ 2.2MHz之间设定PWM的开关频率。

    ME2177还具有可编程的峰值限流。除此之外,ME2177内置输入UVLO、输出OVP、软启动和OTP等功能。
    ME2177概述:
        ME2177是一款高功率密度的同步整流升压DC-DC转换器,集成两个低导通电阻的功率开关来减低导通功率损耗,为便携设备提供高效率、小型化的供电方案。
        ME2177具有2.7V~12V(ME2177A)、2.0V~12V(ME2177B)的宽输入电压范围,输出电压最高至12.6V,具备7A开关电流能力,可提供20W功率输出。
        ME2177采用电流模自适应恒定关断时间控制架构,在不同负载条件下自动切换工作模式,重载时采用PWM模式,轻载时为PFM模式,同时可通过外部电阻在200kHz~ 2.2MHz之间设定PWM的开关频率。
        ME2177还具有可编程的峰值限流。除此之外,ME2177内置输入UVLO、输出OVP、软启动和OTP等功能。

    ME2177特点:
    输入电压范围:2.7V~12V(ME2177A)2.0 V~12V(ME2177B)
    输出电压范围:4.5V~12.6V
    较低的关断电流:1uA~4uA(ME2177A)1uA~7uA(ME2177B)
    低开关RDS(ON)(低侧、高侧):20mΩ、28mΩ
    效率可达89%@VIN=3.3V, VOUT=9V, IOUT=2A
    可调开关频率:200kHz~2.2MHz
    可调峰值电流限流:ILIM=10A@RILIM=150kΩ
    自动切换工作模式:PFM、PWM
    内部软启动:2.5 ms
    输出过压保护:13.4 V
    过温保护:150 °C

    ME2177应用:
    快充移动电源
    电子烟
    蓝牙扬声器
    便携POS终端

    ME2177封装形式:
    11-pin QFN2.5*2.0-11L

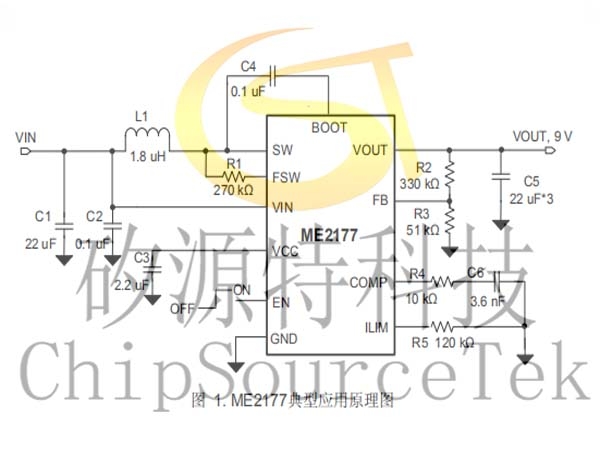

    ME2177典型应用图:


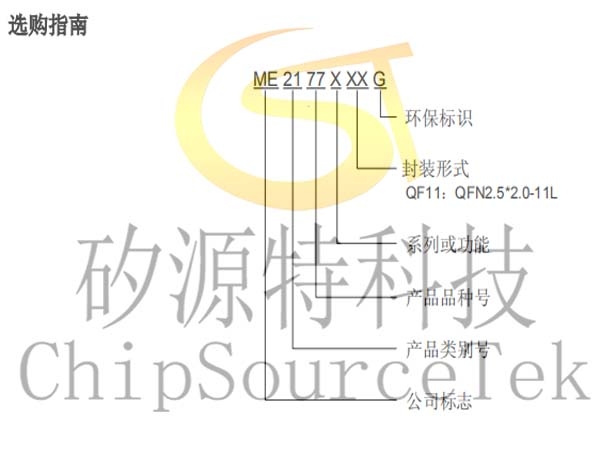

    ME2177选购指南:

    产品型号

    产品说明

    ME2177AQF11BG

    封装形式:QFN2.5*2.0-11L;启动电压 2.7V

    ME2177BQF11BG

    封装形式:QFN2.5*2.0-11L;启动电压 2.0V


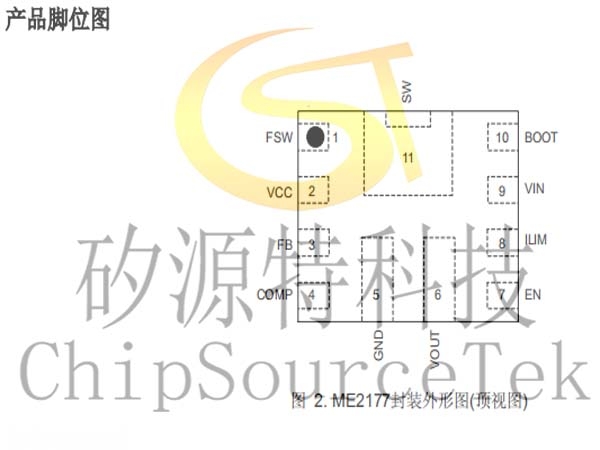

    ME2177产品脚位图:


    ME2177脚位功能说明:


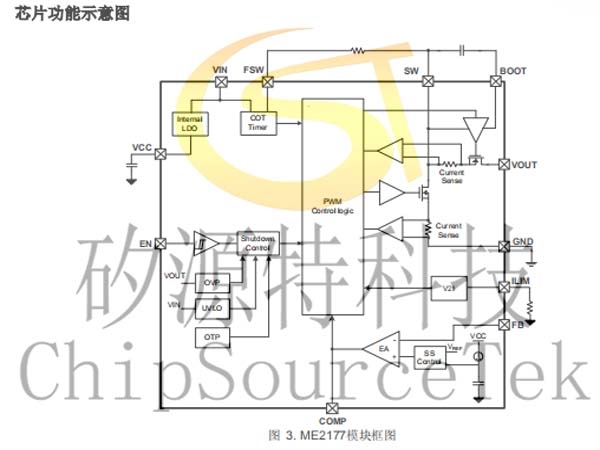

    ME2177芯片功能示意图:
