XPM5118概述:
XPM5118是一款集成开关管的同步降压转换器,支持多种快充协议,为车载充电器、适配器、智能排插等供电设备提供完整的解决方案。
XPM5118支持多种快充协议,包括高通QC3.0+/QC3.0/QC2.0 CLASS A/B、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范。
XPM5118内置功率MOS管,支持宽输入电压范围8V至30V。输出电压范围为3.3V到20V,能够根据快充协议自动调整输出电压。
XPM5118具有恒压恒流输出特性。当输出电流小于限定值时,处于恒压模式工作;当输出电流达到限定值时,处于恒流模式工作。输出电压具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。
XPM5118集成了XPD-LINK™互联通信专利技术。通过XPD-LINK™互联功能,XPM5118可以与支持该技术的芯片连接传输功率信息。
XPM5118具备非常高的可靠性,输入耐压高至36V。同时具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路保护等。
XPM5118采用ESOP8封装。
XPM5118特性:
输入耐压 36V
同步开关降压转换器
- 内置功率 MOSFET
- 输入电压范围:8V 到 30V
- 输出电压范围:3.3V~20V,根据快充协
议自动调整
- 输出功率:
5V/3A,9V/2A,12V/1.5A,20V/1.5A
- 恒流精度±7%
- 输出电压线补
- 输出具有 CV/CC 特性
- 软启动功能
输出快充:
- 支持 BC1.2、Apple2.4A 协议
- 支持高通 QC2.0 和 QC3.0,QC3.0+
- 支持华为快充协议 FCP 和 SCP
- 支持三星快充协议 AFC
支持 XPD-LINKTM多芯片互联通信技术
多重保护、高可靠性
- 输入过压、欠压保护
- 输出过压、过流保护
- DP/DM 过压保护
- 短路保护
- 过温保护
XPM5118应用:
车载充电器
便携式充电设备
通用高压 DCDC 变换应用
智能排插
通用高压 USB 充电器

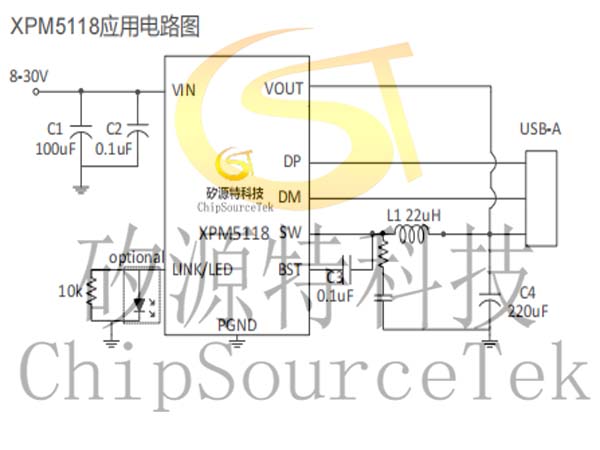

XPM5118应用电路图:

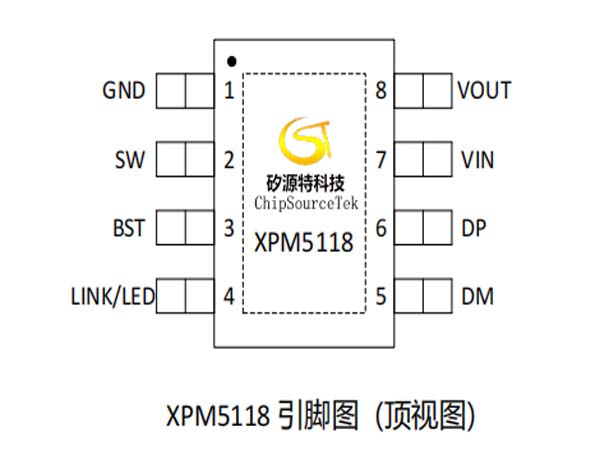

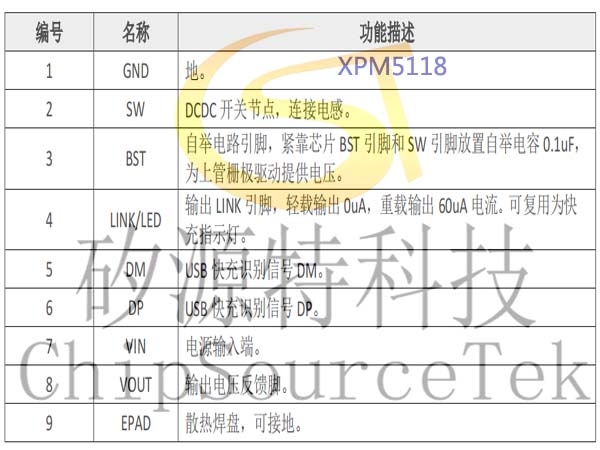

XPM5118引脚定义:
XPM5118订购信息:
料号 |
印字 |
特性 |
封装 |
XPM5118B
|
XPM5118
XXXXXX+X
|
最大输出电压 12V,四脚为 Link |
ESOP8
|
XPM5118D
|
XPM5118
XXXXXX+X
|
最大输出电压 20V,四脚为 Link |
ESOP8
|
XPM5118BL
|
XPM5118
XXXXXX+X
|
最大输出电压 12V,四脚为 LED |
ESOP8
|
XPM5118DL
|
XPM5118
XXXXXX+X
|
最大输出电压 20V,四脚为 LED |
ESOP8
|
印字说明:
第一行,XPM5118:芯片型号;
第二行,XXXXXX:Lot Number,X:保留信息。

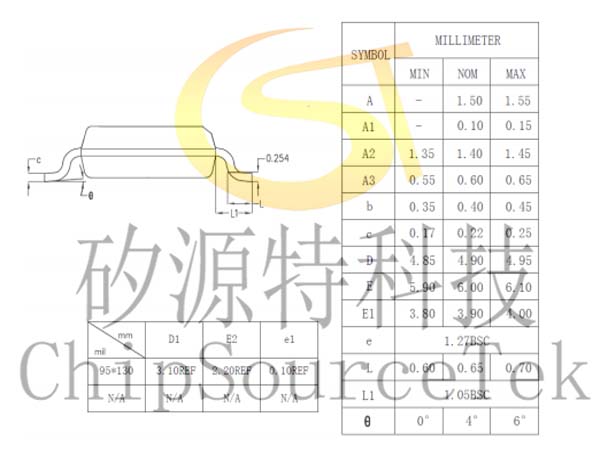

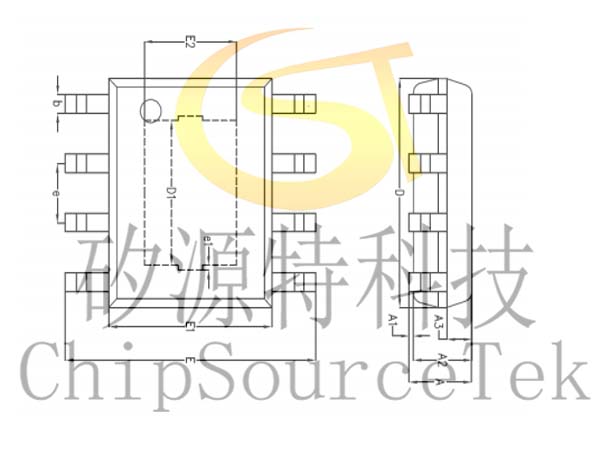

XPM5118封装尺寸:
