升降压芯片

NS6116

   NS6116是支持高电压输入的同步降压电源管理芯片,输入电压在宽范围内可实现最大3.1A的连续电流输出。通过调节FB端口的分压电阻,可以输出1.8V到28V的稳定电压。NS6116具有优秀的负载调整率和线电压调整率,在全范围内不超过±5%。NS6116采用电流模式的环路控制原理,实现了快速的动态响应。NS6116工作开关频率为130kHz,具有良好的EMI特性。
    NS6116内置线电压补偿,可通过调节FB端口的分压电阻阻值来实现。NS6116不仅可实现单芯片降压电源管理方案,还可以与QC2.0/ QC3.0识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压保护等。
    NS6116采用SOP8的标准封装。
    NS6116概述:
        NS6116是支持高电压输入的同步降压电源管理芯片,输入电压在宽范围内可实现最大3.1A的连续电流输出。通过调节FB端口的分压电阻,可以输出1.8V到28V的稳定电压。NS6116具有优秀的负载调整率和线电压调整率,在全范围内不超过±5%。NS6116采用电流模式的环路控制原理,实现了快速的动态响应。NS6116工作开关频率为130kHz,具有良好的EMI特性。
        NS6116内置线电压补偿,可通过调节FB端口的分压电阻阻值来实现。NS6116不仅可实现单芯片降压电源管理方案,还可以与QC2.0/ QC3.0识别芯片构成快速充电电源管理方案。另外,芯片包含多重保护功能:过温保护,输出短路保护和输入欠压保护等。
        NS6116采用SOP8的标准封装。

    NS6116特性:
    宽输入电压范围:8V-30V
    宽输出电压范围:1.8V-28V
    效率可高达 92%以上
    开关频率:130kHz
    过热保护
    SOP-8 封装
    最大输出电流:3.1A

    NS6116应用:
    车载充电器/适配器
    线性调节前置稳压器
    分布式供电系统
    电池充电器

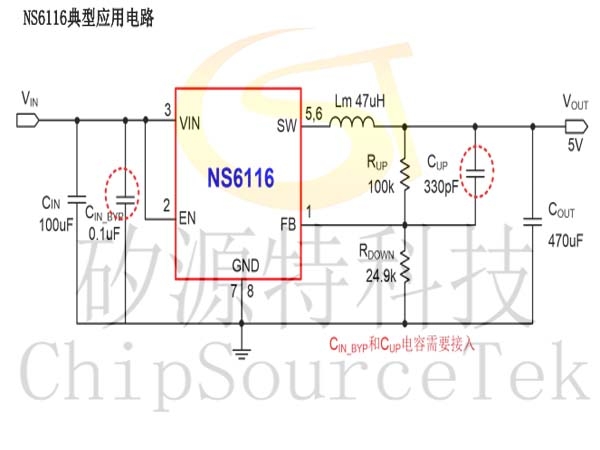

    NS6116典型应用电路:

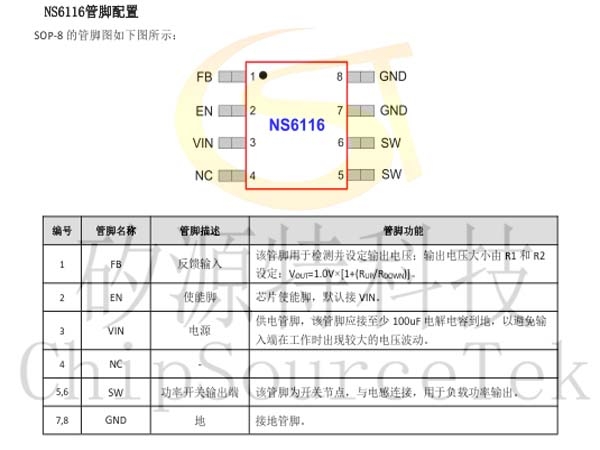

    NS6116管脚配置:

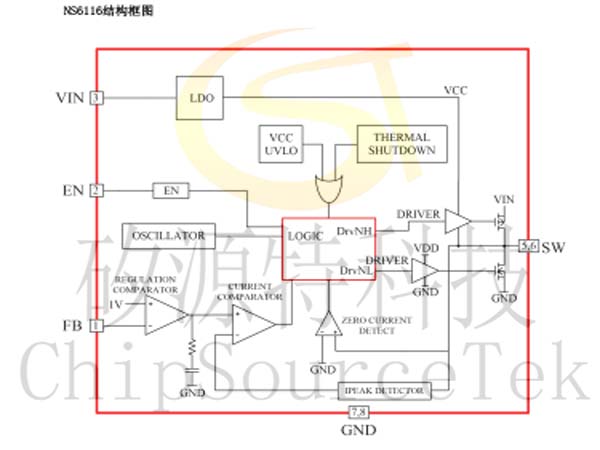

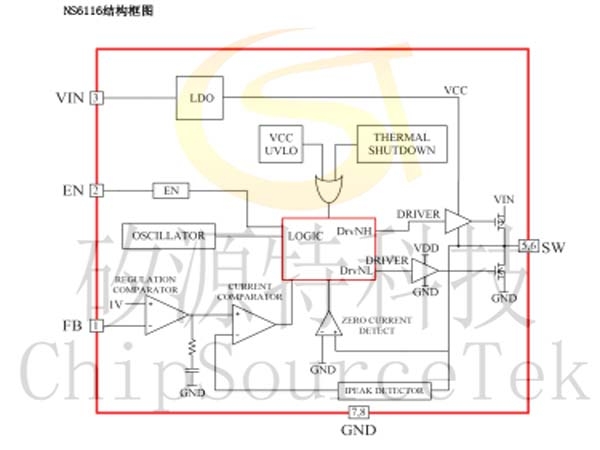

    NS6116结构框图:

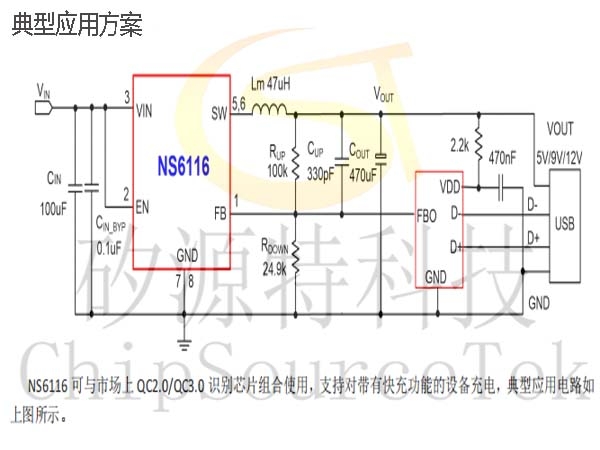

    NS6116典型应用方案:
