升降压芯片

ME3125

    ME3125是一款高效率的同步整流降压DC-DC转换器芯片,输入电压最高可达24V,内部集成两颗低导通电阻的NMOSFET功率开关,低侧开关导通电阻24mΩ,高侧开关导通电阻48mΩ,可支持5 A负载电流。当带轻载时芯片工作在PFM模式,当带重载时芯片工作在连续电流的准PWM模式,开关频率500 kHz。芯片采用自适应恒定导通时间控制架构,具有较快的负载瞬态响应。
    芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
    ME3125概述:
        ME3125是一款高效率的同步整流降压DC-DC转换器芯片,输入电压最高可达24V,内部集成两颗低导通电阻的NMOSFET功率开关,低侧开关导通电阻24mΩ,高侧开关导通电阻48mΩ,可支持5 A负载电流。当带轻载时芯片工作在PFM模式,当带重载时芯片工作在连续电流的准PWM模式,开关频率500 kHz。芯片采用自适应恒定导通时间控制架构,具有较快的负载瞬态响应。
        芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。

    ME3125特点:
    输入电压范围:4.4 V ~ 24 V
    关断电流:8 uA
    静态电流:120 uA
    导通电阻:低侧 24 mΩ,高侧 48 mΩ
    开关频率:500 kHz
    参考电压值:0.6 V ±2%
    逐周期限流保护:峰值限流 8 A,谷值限流 6 A
    输出短路保护方式:打嗝模式
    过温保护:160°C

    ME3125应用:
    机顶盒
    液晶电视
    DSL 调制解调器
    数字电视

    ME3125封装形式:
    8pin:ESOP8

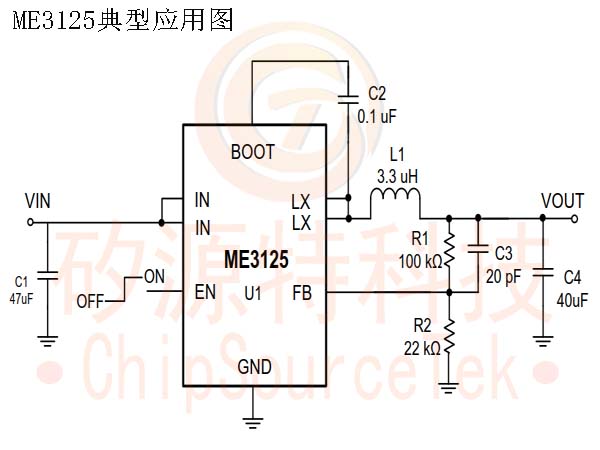

    ME3125典型应用图:

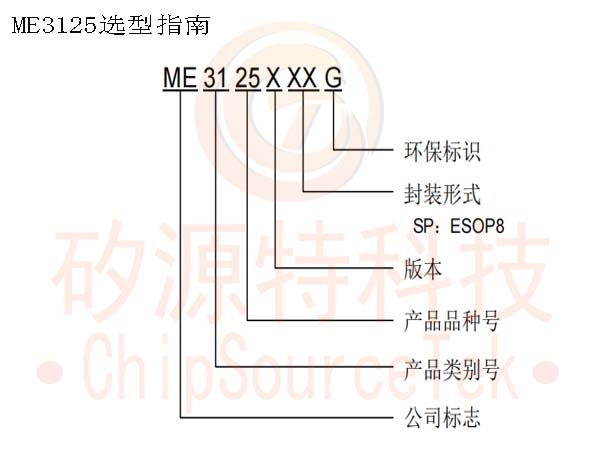

    ME3125选型指南:

    产品型号
    产品说明

    ME3125ASPG

    封装形式:ESOP8

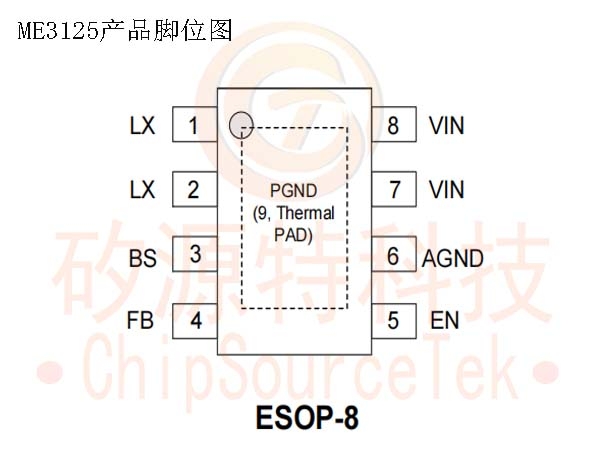

    ME3125产品脚位图:

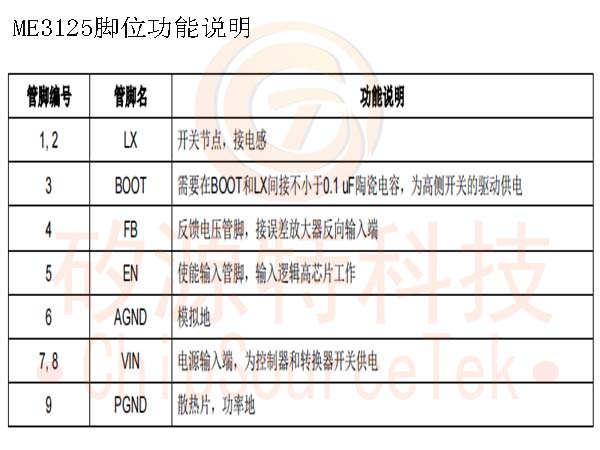

    ME3125脚位功能说明:

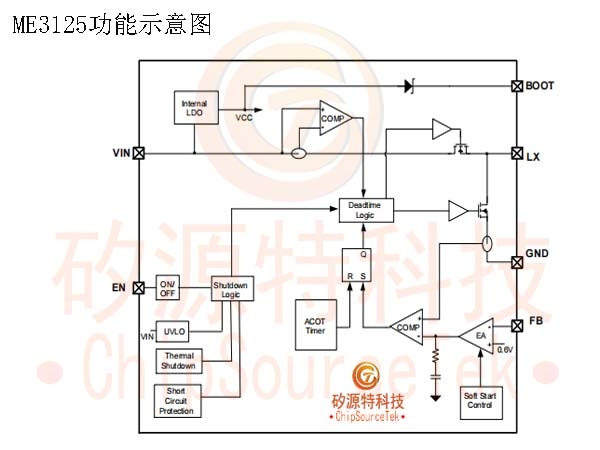

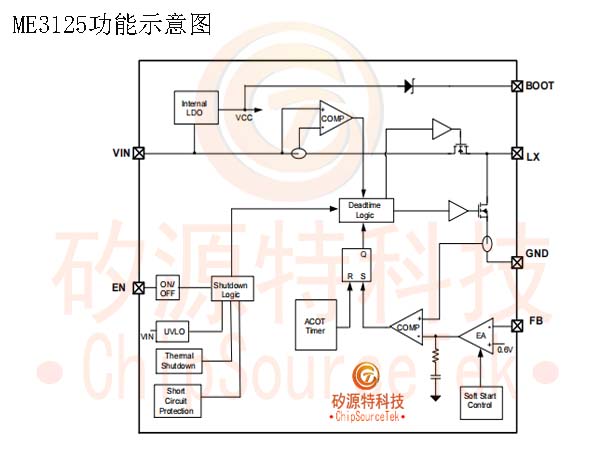

    ME3125功能示意图:
