升降压芯片

CS5036E

    CS5036E是一款采用CMOS工艺升压型开关稳压器,其主要包括一个参考电压源,一个振荡电路,一个误差放大器,一个相位补偿电路,通过PWM/PFM切换控制电路。

    CS5036E内置MOS的设计,只需极简的外围电路,可以最大限度的保证电源模块的可靠性以及避免电源模块设计的复杂化。CS5036E最高可提供13V恒定的电压输出;最大可保证9A的 均值电流下负载稳定工作.低至2.5V的启动电压,3~12V的宽工作电压范围,可最大限度的适用于各种终端设备。


    CS5036E提供了EQA16的封装类型,其额定的工作温度范围为-40℃至85℃。CS5036E提供EQA16L封装。

    CS5036E概述:
        CS5036E是一款采用CMOS工艺升压型开关稳压器,其主要包括一个参考电压源,一个振荡电路,一个误差放大器,一个相位补偿电路,通过PWM/PFM切换控制电路。
        CS5036E内置MOS的设计,只需极简的外围电路,可以最大限度的保证电源模块的可靠性以及避免电源模块设计的复杂化。CS5036E最高可提供13V恒定的电压输出;最大可保证9A的 均值电流下负载稳定工作.低至2.5V的启动电压,3~12V的宽工作电压范围,可最大限度的适用于各种终端设备。
        CS5036E提供了EQA16的封装类型,其额定的工作温度范围为-40℃至85℃。CS5036E提供EQA16L封装。

    CS5036E特性:

    输入电压范围:3~12V
    可调电压输出最高至 13V
    软启动功能
    最高93%的效率
    振荡频率: 350KHz
    精准的反馈参考电压: 1V (±2%)
    内置17mΩ, 12A, 15V 的 MOSFET
    关断电流: <36μA
    过温保护
    过压保护
    CS5036E提供EQA16L封装。

    CS5036E应用:

    音箱产品
    电动工具
    数码相机
    手持设备
    移动终端

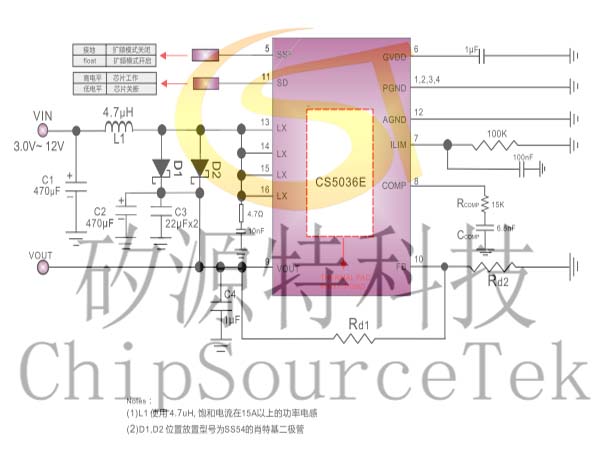

    CS5036E典型应用电路图:


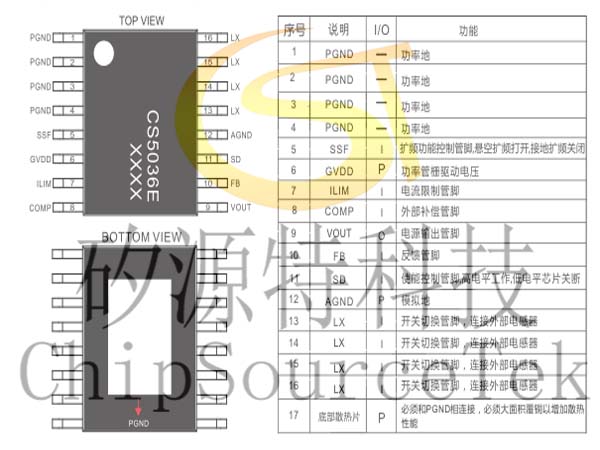

    CS5036E管脚定义及说明:

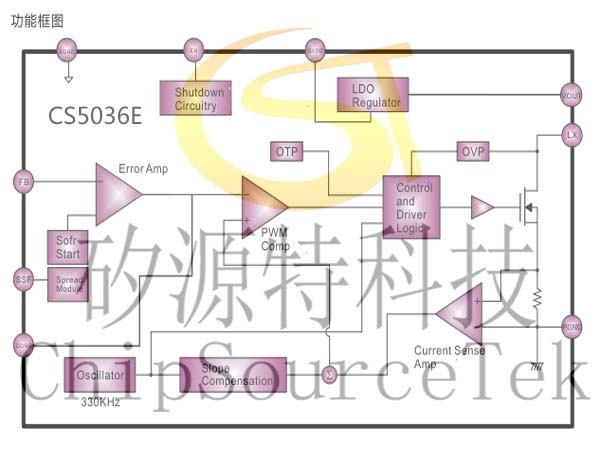

    CS5036E功能框图:
