IP6833简介:
IP6833是一款高集成度、高效率，符合WPC Qi标准的无线充电接收芯片。芯片内部集成效率高达95%以上的全同步整流电路、功率输出电路，反向保护电路，极低的热损耗，好的应用体验。内部集成的动态整流电压控制，有效提升了芯片的瞬态响应及系统效率。
IP6833采用QFN28（4mm*4mm）极小封装，配合外围精简的应用电路，极大的节省了PCB占板面积，可以方便的集成到空间紧凑的产品里。同时，该芯片进行了整体阻抗优化，大大降低了芯片本身的发热，提升了小空间产品应用的充电性能。
IP6833内置低功耗MCU，可以通过更新固件在线升级，为开发完整的终端设备解决方案提供灵活的设计手段。内置12bit ADC，可准确计算电池电量。支持无线和有线充电路径切换。
IP6833内置1.6A调压LDO，线性充电提供最大800mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
IP6833特性:
高集成度单芯片无线充电接收方案
-集成MCU
-符合WPC Qi BPP控制标准
-内置高效同步整流电路，效率达95%以上
动态整流电压控制
-增强瞬态性能
-优化带载效率
内置1.6A调压LDO
内置800mA Charger
支持有线充和无线充路径切换
极简外围电路, 应用简单, 低成本
支持16V过压保护完善的过温、过压及过流保护
超低功耗，待机<3uA
QFN28封装（4mm*4mm）
IP6833应用:
与WPC Qi标准兼容的无线充电接收设备
智能手表，智能手环等穿戴产品
助听器等健康医疗设备
各类低功耗手持设备

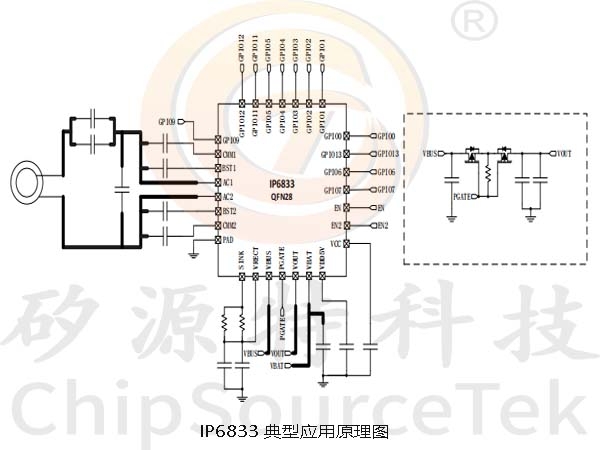

IP6833典型应用原理图:

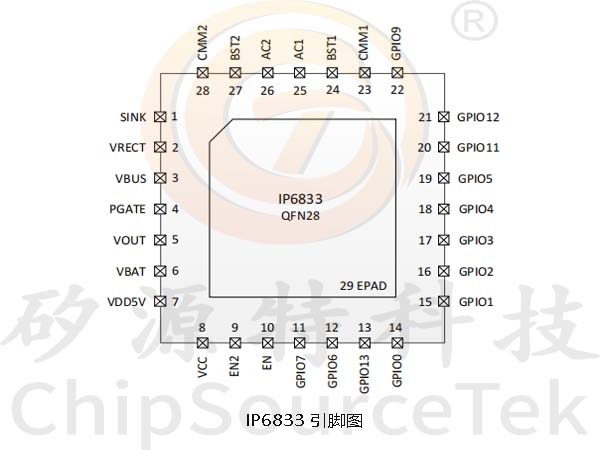

IP6833引脚定义:

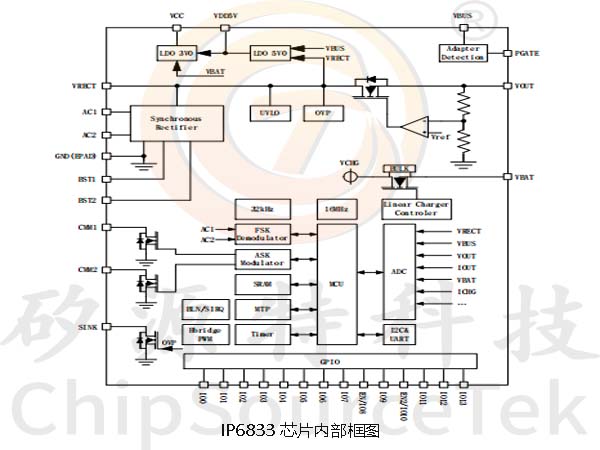

IP6833芯片内部框图:

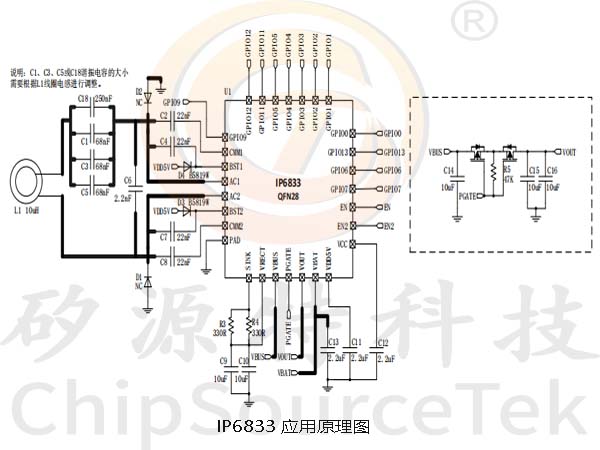

IP6833应用原理图:
