无线充芯片

XPM7105

    XPM7105是一颗高集成度的无线充电发送控制SOC,集成4个30 NMOS,组成H桥,可同时通过电压和电流进行ASK解码,兼容WPC 5W QI标准,支持A11以及A11a线圈。

  XPM7105通过定期发送PING方式来搜索需要供电的设备,并判断检测充电板是否有其它金属物体等。当正常确认受电设备后给受电设备提供功率并根据其反馈信息通过调整 PWM 频率调整发射线圈的功率。XPM7105支持110khz-205khz PWM 工作频率。

    XPM7105采用SOP16封装。XPM7105提供完整的高集成度5W无线充发射端解决方案,可显著缩小PCB尺寸以及降低BOM成本。
    XPM7105概述:
        XPM7105是一颗高集成度的无线充电发送控制SOC,集成4个30 NMOS,组成H桥,可同时通过电压和电流进行ASK解码,兼容WPC 5W QI标准,支持A11以及A11a线圈。
        XPM7105通过定期发送PING方式来搜索需要供电的设备,并判断检测充电板是否有其它金属物体等。当正常确认受电设备后给受电设备提供功率并根据其反馈信息通过调整 PWM 频率调整发射线圈的功率。XPM7105支持110khz-205khz PWM 工作频率。
        XPM7105采用SOP16封装。XPM7105提供完整的高集成度5W无线充发射端解决方案,可显著缩小PCB尺寸以及降低BOM成本。


    XPM7105异物检测功能
        XPM7105 拥有非常灵活的异物检测机制,仅需调整外部 FOD 引脚的下拉电阻即可配置不同的灵敏度,电阻越小灵敏度越高,外部默认该下拉电阻为 15K。


    XPM7105功率自适应
        XPM7105 针对供电能力不足的 USB 电源,具有动态功率管理功能,可保持充电状态不中断。当系统检测到输入电压低于 4.3V 时,启动功率自适应功能,减少发射功率并保持。当输入电压回复到 4.5V 以上,系统退出该状态。


    XPM7105特性:
    支持 WPC 5W 无线充电标准
    输入电压 4.5V-5.5V
    集成全桥驱动及功率 NMOS
    集成电压、电流 ASK 解调
    支持异物检测(FOD)功能
        - 高灵敏度,外部可配
    集成多种保护功能
        - UVLO 输入欠压保护
        - OVP 输入过压保护
        - OCP 输入平均电流保护
        - H 桥峰值电流保护
        - 芯片内部过温保护 OTP
    静态功耗低至 5mA
    系统充电效率高达 80%
    兼容 NPO 电容以及 CBB 电容
    双路 LED 指示
    XPM7105采用SOP16封装


    XPM7105应用:
    5W 无线充发射设备

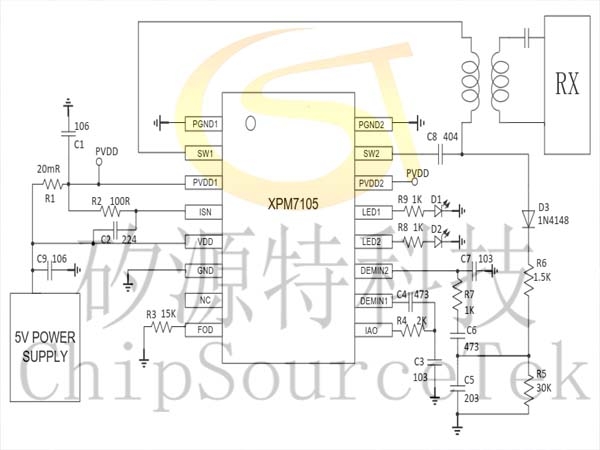

    XPM7105应用简图:



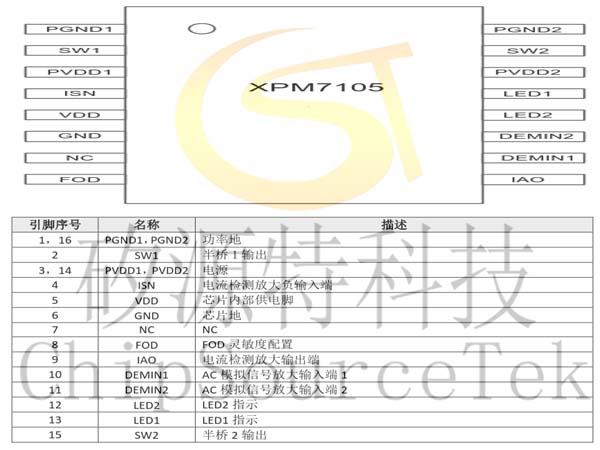

    XPM7105引脚定义:


    XPM7105订购信息:
    料号 印字 配置 封装
    XPM7105A
    XPM7105
    XXXXX+XX
    标准 SOP16

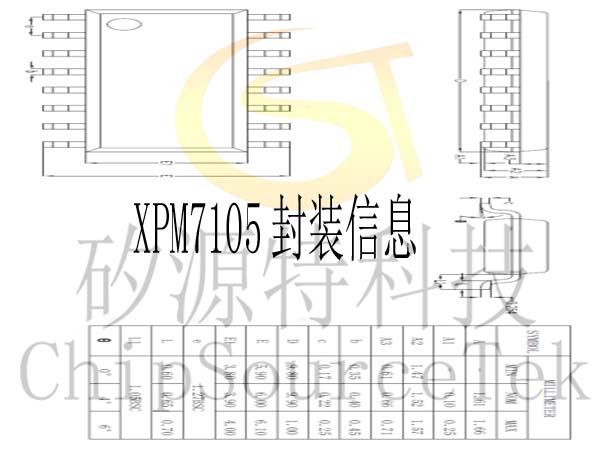

    XPM7105封装信息:
