XYT6984

    XYT6984是一款高度集成的同步升压充电器,适用于三节串联的锂离子电池(散热良好,12V输入下可达到2A)。
    XYT6984具有短路(SC)、涓流(TC)、恒流(CC)和恒压(CV)四种充电过程。
    XYT6984充电截止电压可通过外置电阻调整,充电电流也可通过外部电阻进行设置。
    XYT6984集成充电和充满提示,以及异常指示。保护功能包括输入过压保护(OVP)、电池OVP、电池短路保护、热关断、电池温度监控器、可配置的定时器,以防止对没电的电池进行长时间充电。

XYT6984描述:
    XYT6984是一款高度集成的同步升压充电器,适用于三节串联的锂离子电池(散热良好,12V输入下可达到2A)。对于不同的便携式应用,可以使用外部电阻器对充电电流进行编程。
    XYT6984具有短路(SC)、涓流(TC)、恒流(CC)和恒压(CV)四种充电过程:短路充电(SC)可对 0V的电池充电;涓流充电(TC)可涓流充电恢复完全放电的电池;恒流充电(CC)可快速的对电池充满;恒压充电(CV)可确保安全的充满电池。支持唤醒深度放电的电池。
    XYT6984充电截止电压可通过外置电阻调整,充电电流也可通过外部电阻进行设置。当充电电流降至设定值的1/10 时,XYT6984将自动结束充电过程,持续检测电池电压,下降到一定阈值时自动再充电。当输入电压(USB源或AC适配器)拿掉后,电池端漏电在35uA。
    XYT6984集成充电和充满提示,以及异常指示。保护功能包括输入过压保护(OVP)、电池OVP、电池短路保护、热关断、电池温度监控器、可配置的定时器,以防止对没电的电池进行长时间充电。

XYT6984特性:
高达2A的可配置充电电流(受实际散热和输入功率限制)
支持16.8V、17.2V、17.4V、17.6V的充满电压
高达28V的输入耐压保护
高达28V的电池端耐压保护
宽输入工作电压范围:3.0V~12.3V
峰值效率可达96%、重载效率高达90%
外部关断EN功能
支持最大110℃/130℃(需定制)充电电流热调节
完整的充电状态指示,单双灯选择
可编程的自适应输入限流,通过输入电压限制实现最大功率跟踪,适用于各类适配器
电池电量不足时提供指示和控制后级负载关闭
输入端保护功能:输入欠压锁定、输入过压保护、
电池端保护功能:充电超时保护、短路保护、过压保护
160℃的过温保护
支持集成NTC电阻的电池包充电热插拔

XYT6984应用:
移动电源
手机、MP3播放器、MP4播放器
PSP游戏机、NDS游戏机
智能门锁

XYT6984选购指南:

XYT6984可选取两种不同的封装:
QFN16:拥有更小的体积,便于集成,对电池的保护更优秀,适应更多的电池类型和输入环境。
ESSOP10:拥有更好的散热,支持最大2A充电,使用更简单。

XYT6984典型应用拓扑:

NOTE:

* 升压输出引脚BD。10μF稳压陶瓷电容需尽量靠近芯片,并且从BD到GND的回路尽量短,此电容优先级最高,可参考PCB布局举例。
* NTC电阻一般位于电池内部,为方便展示,虚线框内为电池包。NTC典型应用中需使用B值为4250K的100K阻值的NTC电阻与R2(150K)电阻器并联再与R1(57.6K)电阻器串联接于VDD引脚,这种搭配可保证电池在0℃~60℃区间正常充电。如使用其他搭配,请参照第13页NTC功能解释中的给出的各温度阈值区间的NTC电压进行设计或可咨询我司FAE。
* 对底部ePad GND引脚,应使用较大覆铜区域连接到PCB地平面,这有助于最大限度的减小PCB传导损耗和热应力,防止因芯片温度过高导致的充电电流下降。
* LED指示灯使用时需接限流电阻到VDD,推荐3K。如需使用双灯方案,必须按照图中LED灯颜色配置,请购买对应颜色LED灯进行实验,充电时红灯亮,蓝灯灭;充满时蓝灯亮,红灯灭;异常时红灯蓝灯交替闪烁。

XYT6984引脚排列:

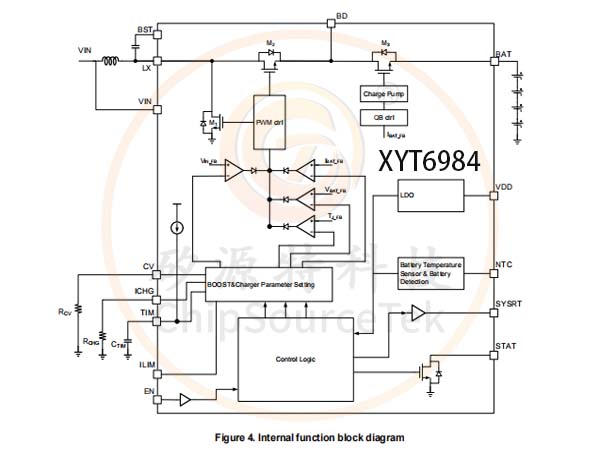

XYT6984功能框图:
