CST2116A PFM同步升压芯片
CST2116A外围仅需要三个元器件就可以实现系统升压工作。将较低的输入电压升压至所需的输出工作电压。非常适合便携式干电池应用场合。 CST2116A系列输出电压有1.8V-5V的规格可择。
CST2116A系 列 有 多 种 封 装 形 式 可 供 选 择 。 CST2116A采用SOT23-5L的封装形式，其带有EN使能 控制引脚。CST2116A 分别采用SOT23-3L、SOT89-3、TO92-3L、
CST2116A概述:
CST2116A系列产品是一款低功耗、高效率、高频率的PFM控制同步升压DC-DC转换器。
CST2116A外围仅需要三个元器件就可以实现系统升压工作。将较低的输入电压升压至所需的输出工作电压。非常适合便携式干电池应用场合。 CST2116A系列输出电压有1.8V-5V的规格可择。
CST2116A系 列 有 多 种 封 装 形 式 可 供 选 择 。 CST2116A采用SOT23-5L的封装形式，其带有EN使能 控制引脚。CST2116A 分别采用SOT23-3L、SOT89-3、TO92-3L、TO92S-3L的封装。
CST2116A33S3 SOT23-3L,CST2116A30S3 SOT23-3L,CST2116A36S3 SOT23-3L,CST2116A50S3 SOT23-3L,CST2116A33S3 SOT23-3L,CST2116A33S5 SOT23-5,CST2116A30S5 SOT23-5,CST2116A36S5 SOT23-5,CST2116A50S5 SOT23-5,CST2116A33S5 SOT23-5,CST2116A33S89 SOT89-3L,CST2116A30S89 SOT89-3L,CST2116A36S89 SOT89-3L,CST2116A50S89 SOT89-3L,CST2116A33S89 SOT89-3L,CST2116A33T92 TO92-3L,CST2116A30T92 TO92-3L,CST2116A36T92 TO92-3L,CST2116A50T92 TO92-3L,CST2116A33T92 TO92-3L
CST2116A特性:
低静态电流 12uA@1.8VIN
低关断电流＜1uA
输出电压精度±2.5%
可选输出电压范围：1.8V-5.0V（步进 0.1V）
最高频率 300kHz
只需三个外围元器件
CST2116A提供SOT23-3L、SOT89-3、TO92-3L、TO92S-3L封装
CST2116A应用:
干电池应用电子设备
数码相机、电子词典、血压计、MP3、遥控玩具、无线耳机、医疗器械、防丢器、汽车防盗 器、等手持电子

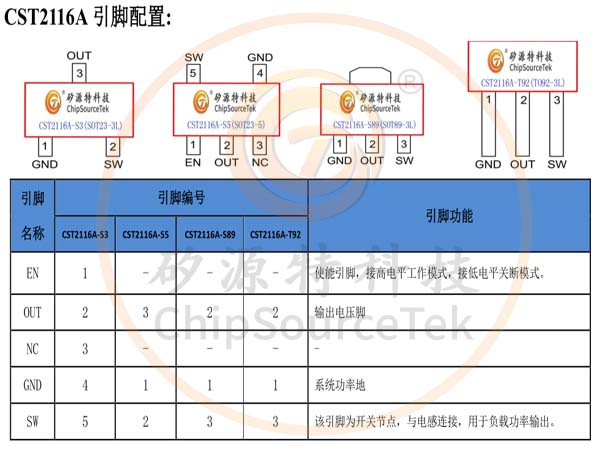

CST2116A引脚配置:
CST2116A极限工作参数:
|
参数 |
最小值 |
最大值 |
单位 |
说明 |
|
OUT/SW引脚最大电压 |
-0.3 |
7 |
V |
|
|
SW节点最大电流 |
|
1.0 |
A |
|
|
SOT23-3L封装最大功耗 |
|
0.3 |
W |
|
|
SOT23-5L封装最大功耗 |
|
0.3 |
W |
|
|
SOT89-3L封装最大功耗 |
|
0.5 |
W |
|
|
TO92-3L封装最大功耗 |
|
0.8 |
W |
|
|
TO92S-3L封装最大功耗 |
|
0.5 |
W |
|
|
环境温度 |
-40 |
85 |
oC |
|
|
最大结温TJMAX |
|
150 |
oC |
|
|
引脚温度（焊接） |
|
260 |
oC |
15秒内 |
|
储存温度 |
-65 |
150 |
oC |
|

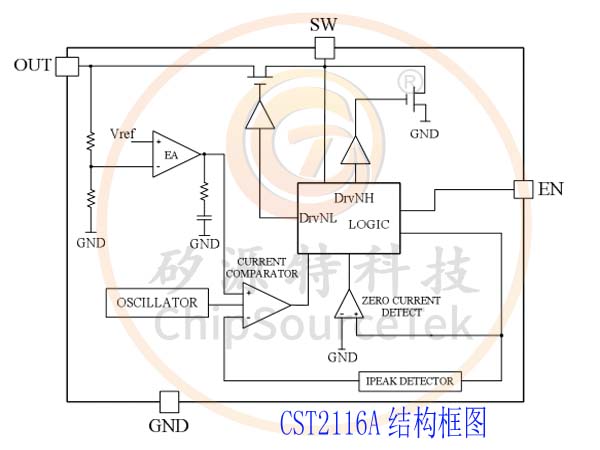

CST2116A结构框图:

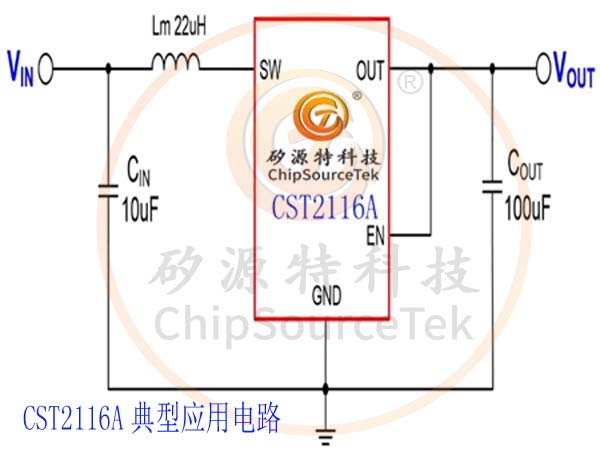

CST2116A电气特性: 工作条件：T=25℃，VIN=1.8V, CIN=COUT=10uF, Lm=22uH, VEN=VOUT。
|
符号 |
参数名称 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
VIN |
工作电压范围 |
|
0.9 |
|
5.0 |
V |
|
VIN_UVLO |
输入启动电压 |
VIN上升 |
|
0.8 |
|
V |
|
VIN_UVLO_HY |
输入电压迟滞 |
VIN下降 |
0.6 |
|
|
V |
|
IQ |
静态电流 |
VIN=1.8V, VOUT=3.3V |
|
|
15 |
uA |
|
ISHUT |
关断模式电流 |
VEN=GND |
|
|
1 |
uA |
|
ΔVOUT |
输出电压精度 |
VIN=1.8V, IO=10mA |
-2.5% |
|
2.5% |
|
|
ISW_LIMIT |
SW电流极限值 |
|
600 |
800 |
1000 |
mA |
|
EN_H |
EN引脚输入高电平 |
|
0.4*VOUT |
|
|
V |
|
EN_L |
EN引脚输入低电平 |
|
|
|
0.2 |
V |
|
FOSC_MAX |
最高振荡频率 |
|
|
300 |
|
kHz |
|
TON |
导通时间 |
|
|
2 |
|
us |
|
TOFF_MIN |
最小关闭时间 |
|
|
500 |
|
ns |
|
DON_SOC |
振荡占空比 |
|
|
|
80 |
% |
CST2116A丝印说明:
|
丝印 |
说明 |
|
正印：CxxH |
C代表晶元厂代码，xx代表电压值，H代表封装厂代码 |
|
举例：C30H |
C代表晶元厂代码，30代表3.0V电压值，H代表封装厂代码 |
