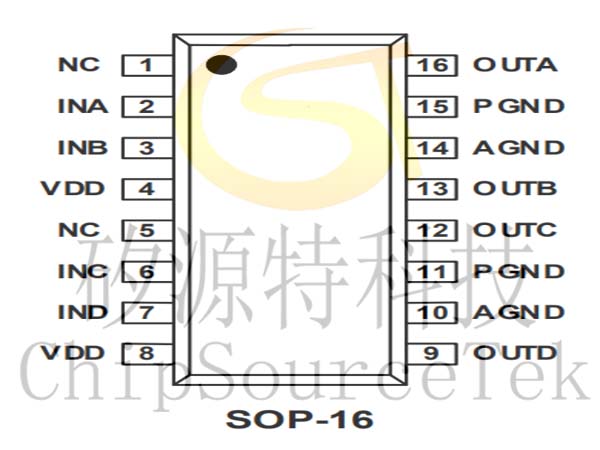

序号	符号	功能说明
1	NC	悬空
2	INA	接合INB决定状态
3	INB	接合INA决定状态
4	VDD	电源正极
5	NC	悬空
6	INC	接合IND决定状态
7	IND	接合INC决定状态
8	VDD	电源正极
9	OUTD	全桥输出D端
10	AGND	地
11	PGND	地
12	OUTC	全桥输出C端
13	OUTB	全桥输出B端
14	AGND	地
15	PGND	地
16	OUTA	全桥输出A端

TC1508S绝对最大额定值

参数	符号	额定值	单位
电源电压	VCC	5.5	V
控制输入电压	VIN	VCC	V
功耗	Pd	1.73	W
热阻	θJA	75	℃/W
工作温度	Topr	-20~85	℃
结温	Tj	150	℃
存储温度	Tstg	-55~150	℃
输出电流峰值/通道	Iop	2.5	A
最大连续输出电流/通道	Ioc	1.8	A

TC1508S推荐工作条件 (Ta=25℃)

参数	符号	参数值	单位
电源电压	VCC	2.2~5.5	V
控制输入电压	VIN	0~VCC	V
正、反转输出电流	Iout	1.8	A

TC1508S电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)

参数	符号	测试条件	最小值	典型值	最大值	单位
整体线路
电路关断电流	ICCST	INA=INB=1	—	0	10	uA
工作电流	ICC	INA=H, INB=L or INA=L, INB=H or INA=H, INB=H	—	0.3	1	mA
控制输入
高电平输入电压	VINH		2.0	—	—	V
低电平输入电压	VINL		—	—	0.8	V
高电平输入电流	IINH	VIN=3V	—	5	20	uA
低电平输入电流	IINL	VIN=0V	-1	0	—	uA
下拉电阻	RIN		—	1.5	—	MΩ
驱动
输出导通阻抗	RON	Io=±200mA	—	1	1.6	Ω
二极管
漏电流	IDLEAK	VCC=5V	—	—	100	uA
二极管导通电压	VD	IOUT=400mA	—	—	1.7	V

TC1508S输入/输出逻辑表

输入				输出				方式
INA	INB	INC	IND	OUTA	OUTB	OUTC	OUTD	方式
L	L			Hi-Z	Hi-Z			待命状态
H	L			H	L			前进
L	H			L	H			后退
H	H			L	L			刹车
		L	L			Hi-Z	Hi-Z	待命状态
		H	L			H	L	前进
		L	H			L	H	后退
		H	H			L	L	刹车

TC1508S芯片使用注意事项
1、以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用CST1508S时请根据实际情况来使用。
2、持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3、 CST1508S 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。

TC1508S典型应用电路图
