马达驱动

CST6508

CST6508是一款双通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A,峰值可达2.5A。该芯片内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。

全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。极小的电路静态功耗(小于1uA),可以使CST6508的应用范围更加广泛。

CST6508提供SOP16封装.
    CST6508概述:
        CST6508是一款双通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A,峰值可达2.5A。该芯片内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。
        全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。极小的电路静态功耗(小于1uA),可以使CST6508的应用范围更加广泛。
         CST6508提供SOP16封装.

    CST6508特点
    采用双通道全桥功率驱动结构
    工作电压范围 (1.5V~7V)
    最大连续输出电流可达1.8A
    最大峰值输出电流可达2.5A
    包含正转/反转/停止/刹车等功能
    极低的静态电流  (typ.0.1uA)
    内置带迟滞效应的热保护功能  (TSD)
    封装形式:SOP16

    CST6508应用:
    玩具直流刷式电机驱动

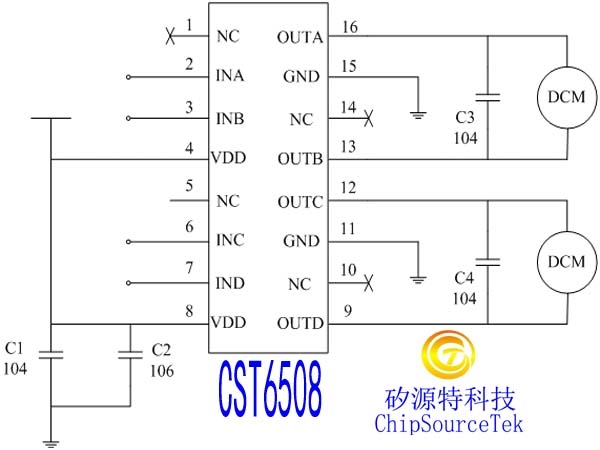

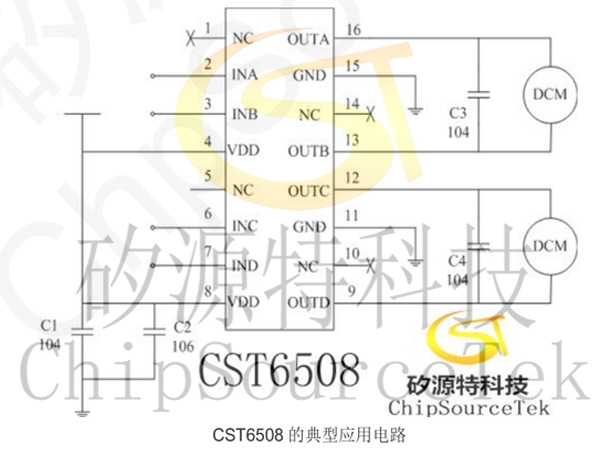

    CST6508典型应用电路:

    CST6508 特别注意事项
        CST6508电源到地一般推荐加104电容。如果电源波动较大,或者输出驱动电流较大,则建议加 10uF-330uF 电解电容,可根据实际情况选择。
        CST6508的一般应用可以省去输出端到地的104电容,如果电源波动较大,或者输出驱动电流较大则建议在各输出端口加到地的104电容。
        C3,C4一般为电机自带电容。
        CST6508对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。

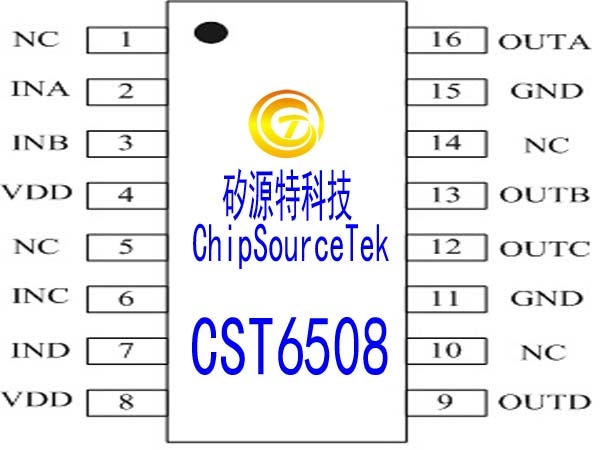

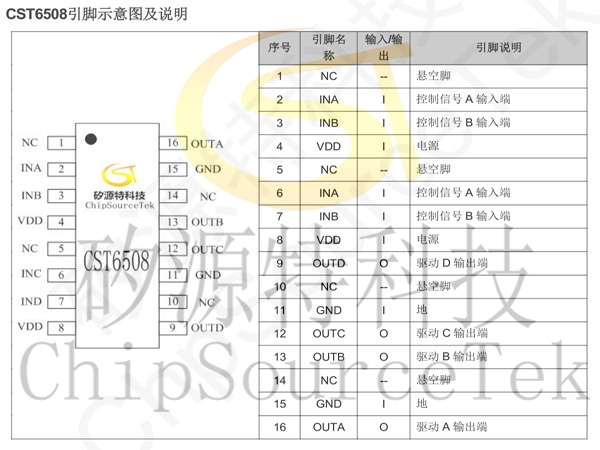

    CST6508引脚示意图及说明:

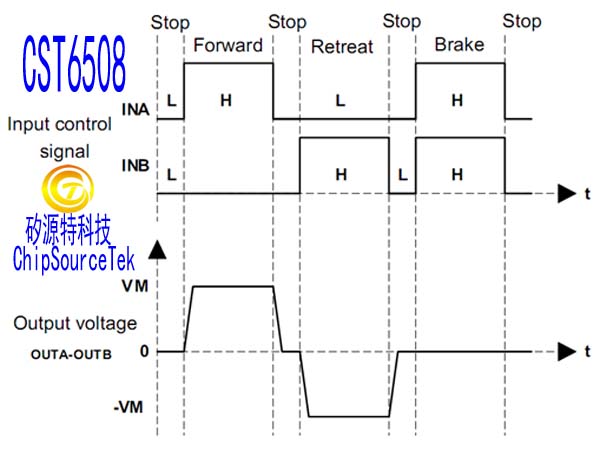

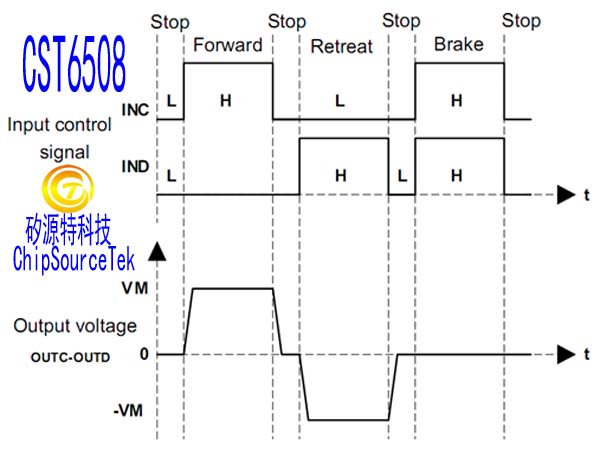

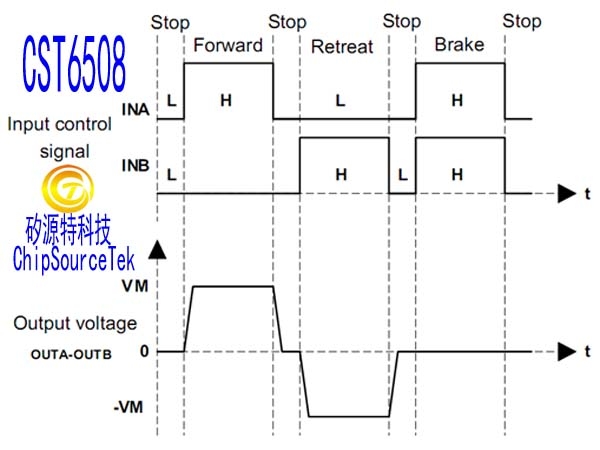

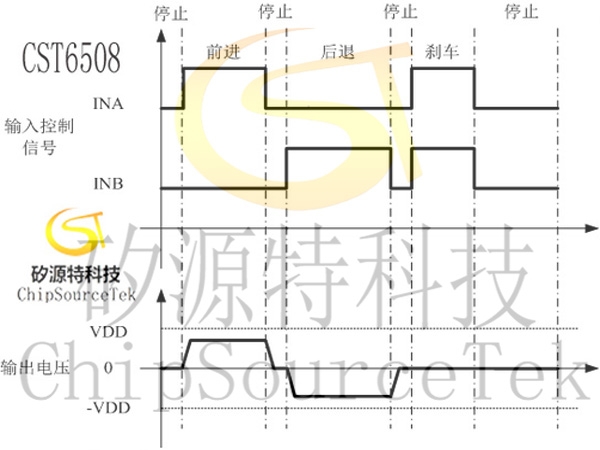

    CST6508典型波形图:


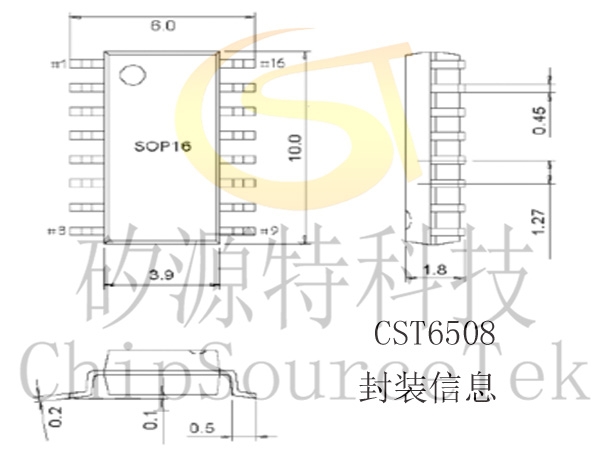

    CST6508封装信息:
