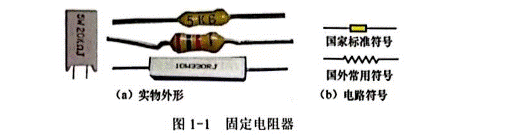

固定电阻器是指生产出来后阻值就固定不变的电阻器。固定电阻器的实物外形和电路符号如图1—1所示。

降压限流、分流和分压功能说明

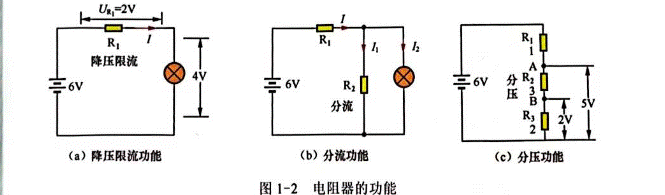

    电阻器的功能主要有降压限流、分流和分压。电阻器的降压限流、分流和分压功能说明如图1—2所示。

    在图1—2（a）电路中，电阻器R1与灯泡串联，如果用导线直接代替R1，加到灯泡丙端的电压有6V，流过灯泡的电流很大，灯泡将会很亮，串联电阻R1后，由于R1上有2V电压，灯泡两端的电压就被降低到4V，同时由于R1对电流有阻碍作用，流过灯包的电流也就减小。电阻器R1在这里就起着降压限流作用。
    在图1—2（b）电路中，电阻器R2与灯泡并联在，流经过R1的电流/除了一部分过灯泡外，还有一部分经R2流回到电源，这样流过灯泡的电流减小，灯泡变暗。电l器R2的这种功能称为分流。
    在图1—2（c）电路中，电阻器R1、R2和R3串联在一起，从电源正极出发，每经过一个电阻器，电压会降低，电压降低多少取决于电阻器阻值的大小，阻值越大，电压降低越多，图1—2（c）中的R1、R2和R3将6V电压分成5V和2V的电压。
