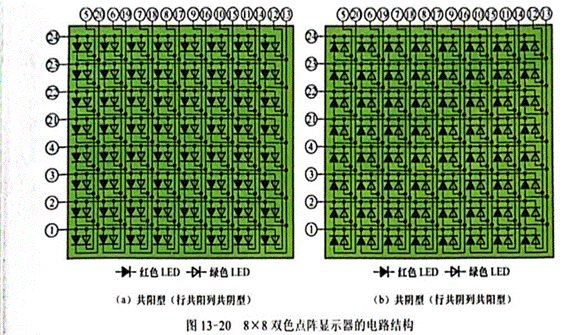

双色点阵显示器有共阳型和共阴型两种类型。图13—20所示是8×8双色点阵显示器的电路结构，图13—20（a）为共阳型点阵显示器，有8行16列，每行的16个LED（两个LED组成一个发光点）的正极接在一根行公共线上，有8根行公共线，每列的8个LED的负极接在一根列公共线上，共有16根列公共线，共阳型点阵显示器也称为行共阳列共阴型点阵显示器；图13—20（b）为共阴型点阵显示器，有8行16列，每行的16个LED的负极接在一根行公共线上，有8根行公共线，每列的8个LED的正极接在一根列公共线上，共有16根列公共线，共阴型点阵显示器也称为行共阴列共阳型点阵显示器。

引脚号的识别

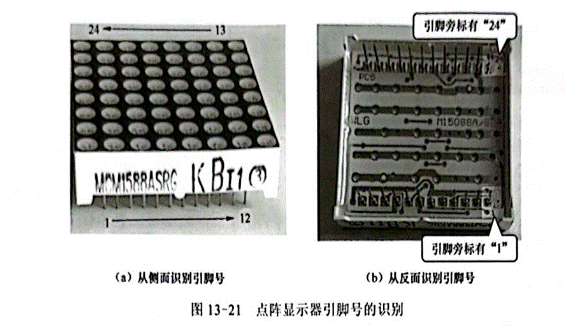

    8×8双色点阵显示器有24个引脚，8个行引脚，8个红列引却，8个绿列引脚。24个引脚一般分成两排，引脚号识别与集成电路相似。若从侧面识别引脚号，应正对着点阵显示器有字符且有引脚的一侧，左边第1个引脚为1脚，然后按逆时针依次是2、3···24脚，如图13—21（a）所示，若从反面识别引脚号，应正对着点阵显示器底面的字符，右下角第1个引脚为1脚，然后按顺时针依次是2、3..24脚，如图13—21（b）所示，有些点阵显示器还会在个和一个引脚旁标注引脚号。

列引脚的识别与检测
    在购买点阵显示器时，可以向商家了解点阵显示器的类型和行列引脚号，让商家提供与图10—20一样的点阵显示器电路结构引脚图，如果无法了解点阵显示器的类型及行列引脚号，可以使用万用表检测判别，既可使用指针万用表，也可使用数字万用表。
    点阵显示器由很多LED组成，这些LED的导通电压一般在1.5～3.5V。若使用 数字万用表测量点阵显示器，应选择二极管测量挡，数字万用表的红表笔接表内电源 的正极，黑表笔接表内电源的负极，当红、黑表笔分别接LED的正、负极，LED会导 通发光，万用表会显示LED的导通电压，一般显示1.500～3.500V（或1500～3500 mV），反之LED不会导通发光，万用表显示溢出符号“OL”（或“1”）。如果使用 指针万用表测量点阵显示器，应选择R×10k挡（其他电阻挡提供电压只有1.5V，无法 使LED导通），指针万用表的红表笔接表内电源的负极，黑表笔接表内电源的正极， 这一点与数字万用表正好相反，当黑、红表笔分别接LED的正、负极时，LED会导通 发光，万用表指示的阻值很小，反之LED不会导通发光，万用表指示的阻值无穷大（或 接近无穷大)。
    以数字万用表检测红绿双色点阵显示器为例，数字万用表选择二极管测量挡，红 表笔接点阵显示器的第1个引脚不动，黑表笔依次测量其余23个引脚，会出现以下情况。
    ①23次测量万用表均显示溢出符号“OL”（或“1”），应将红、黑表笔调换， 即黑表笔接点阵显示器的第1个引脚不动，红表笔依次测量其余23个引脚。

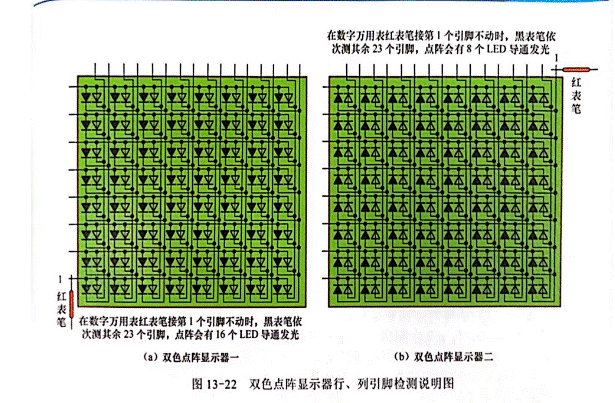

    ②万用表16次显示1.500～3.500范围内的数字且点阵显示器LED出现16次发光， 即有16个LED导通发光，如图13—22（a）所示，表明点阵显示器为共阳型，红表笔 接的第1个引脚为行引脚，16个发光的LED所在的行，1脚就是该行的行引脚，测量 时LED发光的第16个引脚为16个列引脚，根据发光LED所在的列和发光颜色，区分 出各个引脚是哪列的何种颜色的列引脚。测量时万用表显示溢出符号“1”（或“OL”） 的其他7个引脚均为行引脚，再将接第1个引脚的红表笔接到其中一个引脚，黑表笔 接已识别出来的8个红列引脚或8个绿列引脚，同时查看发光的8个LED为哪行则红 表笔所接引脚则为该行的行引脚，其余6个行引脚识别与之相同。
    ③万用表8次显示1.500～3.500范围内的数字且点阵显示器LED出现8次发光（有 8个LED导通发光），如图13—22（b）所示，表明点阵显示器为共阴型，红表笔接的 第1个引脚为列引脚，测量时黑表笔所接的LED会发光的8个引脚均为行引脚，发光 LED处于哪行相应引脚则为该行的行引脚。在识别16个列引脚时，黑表笔接某个行引 脚，红表笔依次测量16个列引脚，根据发光LED所在的列和发光颜色，区分出各个 引脚是哪列的何种颜色的列引脚。
