霍尔传感器的检测
引脚的识别

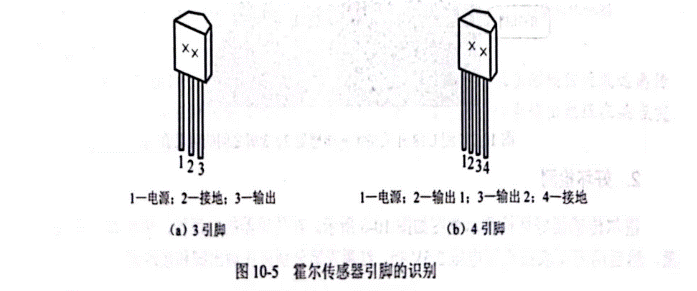

    霍尔传感器对外引出3个或4个引脚，对于3个引脚的尔传感器，分别为电源端、接地端和信号输出端;对于4个引脚的霍尔传感器，分别为电源端、接地端和两个信号输出端。3个引脚的霍尔传感器更为常用。霍尔传感器的引脚可以根据外形来识别，具体如图10-5所示。霍尔传感器带文字标记的面通常为磁敏面，正对N或S磁极时灵敏度。

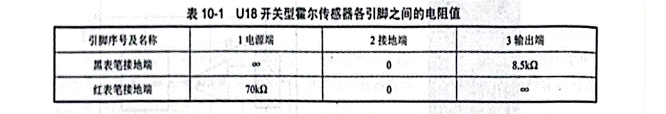

    用MF-47型指针式万用表Rx1k挡测U18开关型尔传感器各引脚之间的电阻值见表 10-1。

    用 MF-47 型指针式万用表测 U18开关型霍尔传感器1、2脚，2、3 脚之间的电阻值如图 10-6、图 10-7所示。

2.好坏检测

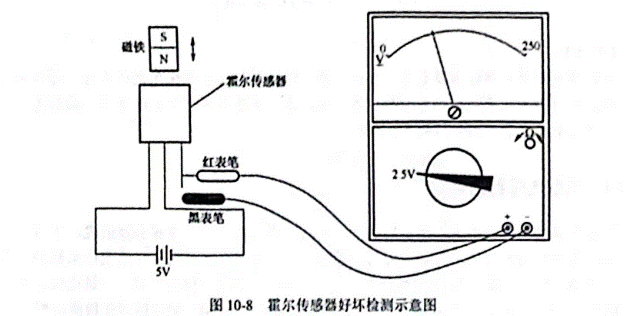

    霍尔传感器好坏检测示意图如图 10-8所示。在传感器的电源脚、接地脚之间接 5V电源，然后用万用表拨直流电压2.5V挡，红黑表笔分别接在输出脚和接地，再用一块铁 靠近霍尔传感器磁敏面，如果霍尔传感器正常，应有电压输出，万手表指针会摆动，表针摆动幅度越大说明传感器灵敏度越高。如果表针不动，则尔传感器损坏。

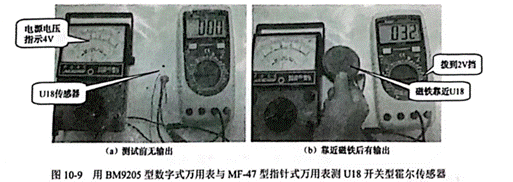

    用BM9205型数字式万用表与MF-47型指针式万用表测U18开关型尔传感器如图 10-9 所示。

【知识点拨】
    用图 10-8、图 10-9 所示方法还可以判断霍尔传感器的类型。如果在磁铁靠近或远离传感器的过程中，输出电压慢慢连续变化，则为线性型霍尔传感器;如果输出电压在某点突然发生高、低电平的转换，则为开关型霍尔传感器。
