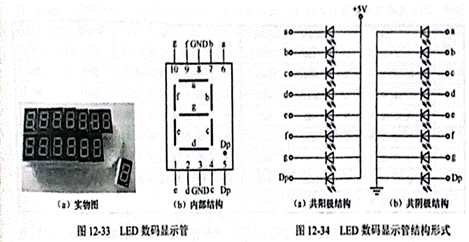

LED 数码显示管是一种常用的字符显示器件,能与 CMOS、TTL 等集成电路直接配合,作静态、动态扫描显示之用。图12-33(a)是LED数码显示管的实物图，图 12-33(b)是LED数码显示管的内部结构。它实际上是由8个发光二极管构成的，其中7个发光二极管排列成“8”字形的笔画段，另一个发光二极管为圆点形状，安装在显示器的右下角作为小数点使用。通过发光二极管亮暗的不同组合，从而可显示出0~9的阿拉伯数字符号以及其他能由这些笔画段构成的各种字符。
    LED 数码显示管的内部结构共有两种不同形式，一种是共阳极显示器，其内部电路见图 12-34(a)，即8个发光二极管的正极全部连接在一起组成公共端，8个发光二极管的负极则各自独立引出;另一种是共阴极显示器，其内部电路见图12-34(b)，即8个发光二极管的负极全部连接在一起组成公共端，8个发光二极管的正极则各自独立引出。LED 数码显示管中的发光二极管共有两种连接方法:
    共阳极接法。把发光二极管的阳极连在一起，使用时公共阳极接+5V，这时阴极接低电平的段发光二极管就导通点亮，而接高电平的则不点亮。

    共阴极接法。把发光二极管的阴极连在一起，使用时公共阴极接地，这时阳极接高电平的段发光二极管就导通点亮，而接低电平的则不点亮。
    驱动电路中的限流电阻器R，其阻值通常根据 LED 的工作电流计算而得到。
    LED 数码显示管正常发光时，每段工作电流为5~10mA，每段极限工作电流 20mA,全部笔画点亮时的电流为 35~70mA，正向电压 <2V。LED 数码显示管的发光颜色大多为红色，也有绿色、橙色的。数字时钟、数字仪表以及其他数字显示中都大量采用 LED 数码显示管。
    为了显示数字或符号，要为LED数码显示管提供代码，因为这些代码是为显示字形用的，因此称之为字形代码。
    七段发光二极管，再加上一个小数点位，共计8位代码，由一个数据字节提供。各数据位的对应关系如表 12-1所示。

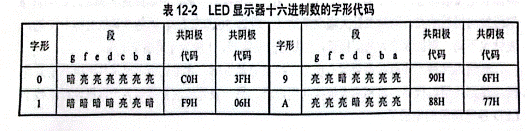

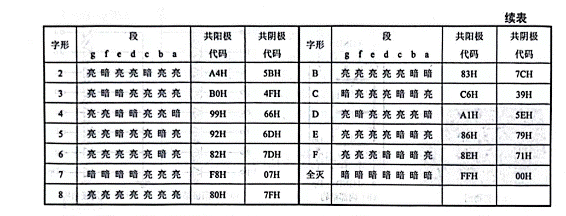

    LED 数码显示管的字形(段)代码见表 12-2。在程序设计时，表 12-2作为表格存入存储单元，通过改变表格内容使显示字形变化。所以，用软件译码字形显示比较灵活。

    LED数码显示管的作用是显示字符。例如，在时钟电路中显示时间，在测量、控制电路中显示结果，在计数电路中显示数字。
    选用 LED 数码显示管时，应根据具体要求选择合适的型号规格。外形尺寸、发光颜色发光亮度、额定功率、工作电流、工作电压及极性等均应符合应用电路的要求。选用LED 数码显示管的极性(共阳型或共阴型)应与其译码驱动电路相匹配。通常用LED 数码显示管型号后面的末位数字或型号前面的两位字母来表示显示管的极性。不同厂家生产的 LED数码显示管，极性的标注方法也不相同，这一点在选用时应特别注意。
