HAA3603B
HAA3603B是一款模拟输入、立体声、高效D类音频功率放大器。8V至14.4V电源。
2x4Ω在12V电压下提供2X15W峰值输出功率（THD+N=1%）。当PBTL模式时，它可以向2Ω扬声器提供高达1x30W的峰值输出功率，同时提供高达88.5%的高效率。
HAA3603B具有SSM（扩频调制）、AERC（有源边缘速率控制）和去相位功能，可抑制EMI，从而在输出端使用廉价的铁氧体磁珠滤波器，同时满足降低系统成本的EMC要求。
HAA3603B具有UVP（欠压保护）
2x4Ω在12V电压下提供2X15W峰值输出功率（THD+N=1%）。当PBTL模式时，它可以向2Ω扬声器提供高达1x30W的峰值输出功率，同时提供高达88.5%的高效率。
HAA3603B具有SSM（扩频调制）、AERC（有源边缘速率控制）和去相位功能，可抑制EMI，从而在输出端使用廉价的铁氧体磁珠滤波器，同时满足降低系统成本的EMC要求。
HAA3603B具有UVP（欠压保护）
HAA3603B 一般说明:
HAA3603B是一款模拟输入、立体声、高效D类音频功率放大器。它只需要最少的外部组件，并使用单个8V至14.4V电源。
该设备可以驱动2x4Ω扬声器，并在12V电源电压下提供2X15W峰值输出功率（THD+N=1%）。当PBTL模式时，它可以向2Ω扬声器提供高达1x30W的峰值输出功率，同时提供高达88.5%的高效率。
HAA3603B具有SSM（扩频调制）、AERC（有源边缘速率控制）和去相位功能，可抑制EMI，从而在输出端使用廉价的铁氧体磁珠滤波器，同时满足降低系统成本的EMC要求。
HAA3603B具有UVP（欠压保护）、OVP（过电压保护）、直流扬声器保护、OCP（过电流保护）和OTP（过温保护）。所有这些保护都可以自动恢复。
HAA3603B有ETSSOP-28L封装。
HAA3603B 特征:
宽电源：8V~14.4V
2x8.5W输出功率（4Ω@12V，THD+N=10%）
2x5.2W输出功率（4Ω@12V，THD+N=1%）
2x13.56W输出功率（12V时为6Ω，THD+N=10%）
2x0.98W输出功率（12V时为6Ω，THD+N=1%）
92.5%高效（10W，8Ω@12V）
10mA低静态电源电流
PBTL输出模式
20dB、26dB增益可选
内置功率限制功能
内置SSM、AERC和去相位功能
DCP, UVP, OVP, OCP, OTP
内置点击噪声抑制功能
提供ETSSOP-28L封装
HAA3603B 应用:
电视和监视器
BT扬声器和无线扬声器
音箱

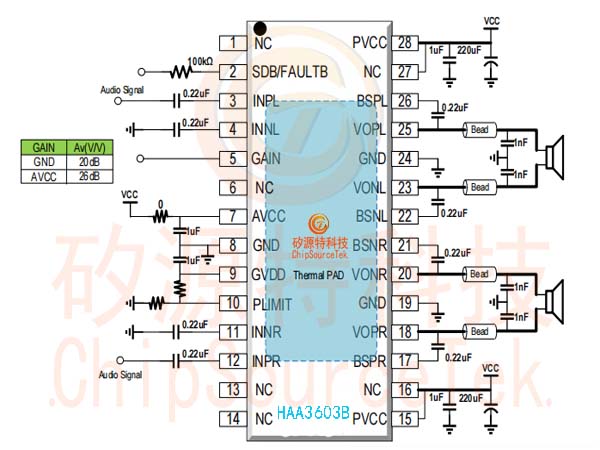

HAA3603B 简化的应用程序图:

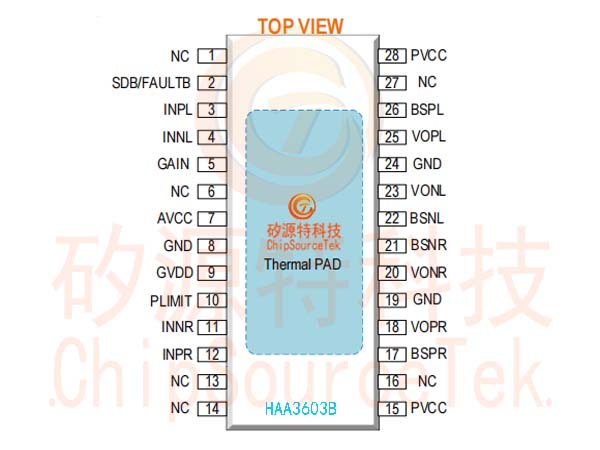

HAA3603B 引脚配置:
HAA3603B 订购信息:
型号 | 封装 | 印字 | 包装信息 |
HAA3603B | ETSSOP-28L |  | 2500pcs/卷 |

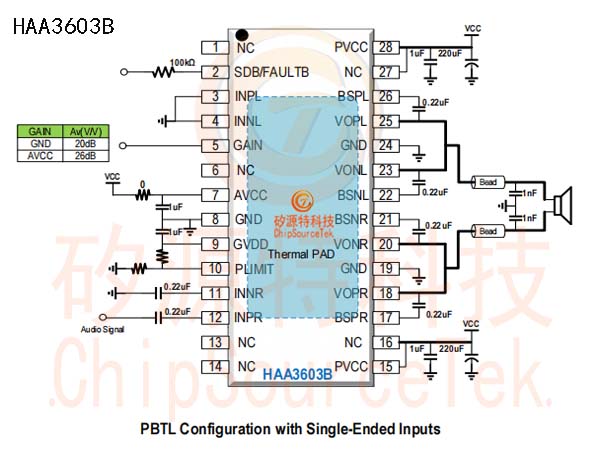

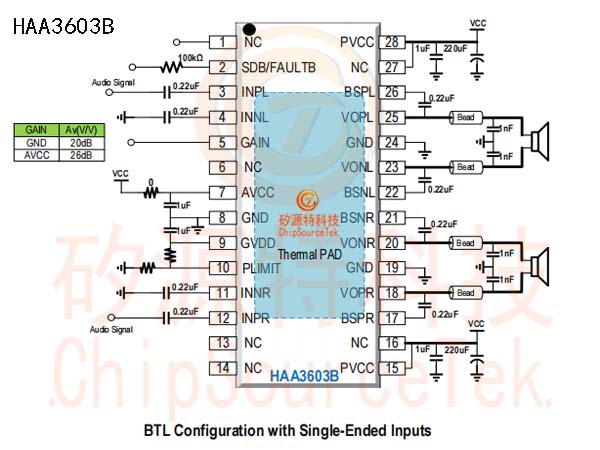

HAA3603B 典型应用电路:
.jpg)
