CLASS AB/D 内置升压功放

NS4816

    NS4816是一款带有自动增益控制(AGC)功能、内置高效电荷泵升压电源的免滤波器 G 类音频功率放大器。
    NS4816内部集成的电荷泵可以为功放的输出级产生5.9V 的供电电压。在 8Ω负载和锂电池供电条件下,可以持续输出 1W 的恒定功率(THD+N=1%)。
    NS4816带有多级恒定输出功率的 AGC 技术可以帮助设计人员选择合适的功率用以匹配不同的扬声器。

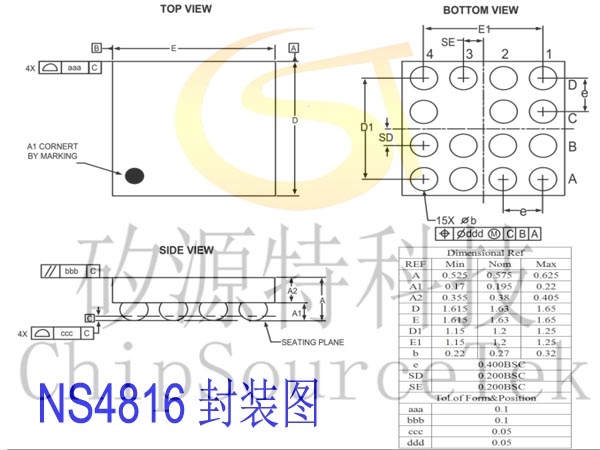

    NS4816采用WLCSP封装(1.63mm*1.63mm)。
    NS4816概述:
        NS4816是一款带有自动增益控制(AGC)功能、内置高效电荷泵升压电源的免滤波器 G 类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益,以避免扬声器长时间的过载。
        NS4816内部集成的电荷泵可以为功放的输出级产生5.9V 的供电电压。在 8Ω负载和锂电池供电条件下,可以持续输出 1W 的恒定功率(THD+N=1%)。NS4816最高效率高达81%,极大延长了播放音乐时电池的续航时间。
        NS4816带有多级恒定输出功率的 AGC 技术可以帮助设计人员选择合适的功率用以匹配不同的扬声器。
        NS4816采用WLCSP封装(1.63mm*1.63mm)。

    NS4816产品特性描述:
    NS4816是一款集成了电荷泵转换器的高效G类音频功放。
    全差分放大
         由于无输出滤波器的调制结构减少了外部元件的数量,减小了电路板的面积,因此降低了整体成本。当没有输入信号时,正负输出端同相输出 50%占空比的方波,输出互相抵消,所以扬声器负载上没有电压,因此空闲状态下没有电流流过负载。当有信号输入时,占空比会发生改变,对于上升的输出电压,VOP 占空比增加,VON 占空比降低。对于下降的输出电压则相反。两个不相等的输出方波产生了差分的输出信号。
        NS4816 是一款带差分输入和输出的全差分放大器,差分输出电压等于差分输入电压乘以增益。NS4816可以用作单端输入,但是在噪音明显的环境下,例如无线对讲机,差分输入可以保证良好的系统噪音抑制。
    电荷泵升压转换器
        NS4816 内置一个 1.5 倍电荷泵转换器。这个转换器可以将电源电压 VDD 升压输出更高的电压 PVDD,给功率输出级供电。通常超过 5.9V 时,过压保护电路会启动,以保护 PVDD 不超过最大允许工作电压。
    一线脉冲控制
        NS4816 使用一线脉冲控制工作模式,用户可以通过在 SHDN 管脚上输入脉冲信号来选择模式
    模式切换时序
        为了避免进入错误的状态,NS4816 应先上电再输入控制信号。当需要切换工作模式时,SHDN 应先拉低超过 1ms,然后再输入新的控制信号
    自动增益控制
        AGC 功能可以通过一个内部的 PGA 保证对放大器的自动增益调节,芯片持续检测输出,调整放大器信号通路上的增益。这个功能可以感知音量信息,避免出现喇叭音量过载。增益以 0.5dB 的电压梯度(1dB 的功率梯度)随着音频信号变化,当信号幅度稳定,增益不会变化。长期大功率工作状态下,AGC 功能有效延长了喇叭的寿命。
    电源去耦电容
        NS4816 是一款高性能的 G 类音频功放,因此需要对电源进行去耦以提高效率和降低 THD。对于高频的瞬态信号,毛刺和数字抖动等干扰信号,需要在离 VDD 管脚尽量近的地方,放置一个低 ESR 的 4.7µF陶瓷电容以保证最好的效果,因为任何电容和芯片之间连线的寄生电感和电阻会降低工作效率。同时为了滤除高频噪声信号,需要放置一个 0.1µF 的电容。
    电荷泵充电电容
        电荷泵充电电容用于在电源和电荷泵负载之间传递能量,其值直接直接影响电荷泵的负载调整率和输出能力,过小的充电电容会影响电荷泵的负载调整率和输出能力,从而影响功放的输出功率。电荷泵充电电容越大,负载调整率和驱动能力越强。建议选用2.2uF/10V,低 ESR 的 X7R、X5R 陶瓷电容。
    电荷泵保持电容 C PVDD
        保持电容 C PVDD 的 ESR 值会显著影响 PVDD 的纹波,增加这个电容值会降低纹波而减小电容值会增加纹波。建议选用 4.7µF/10V 的电容。
    磁珠滤波器
        当电路敏感频率超过 1MHz,没有 LC 滤波器导致系统无法通过 EMI 测试,可以使用一个磁珠滤波器。该滤波器可以通过 FCC 和 CE 测试,因为两者只测试 30MHz 以上的放射干扰。可以选择一个高频时高阻抗和低频时低阻抗的磁珠,而且有足够电流能力驱动负载。如果低于 1MHz 的 EMI 敏感电路或者喇叭到芯片有较长导线,可以选用 LC 滤波器。使用时确保磁珠尽量靠近 VOP 和 VON 管脚。
    TVS 管
         为了提高 ESD 系统的表现,需要一对对称的 TVS 管,以保证良好的音质表现,注意管子应靠近喇叭。
    PCB布局建议
    为充分发挥 NS4816 芯片的性能,PCB 设计必须仔细考虑,尽量遵循以下原则:
        1. 电源线长宽比尽量小,必须单独走线,布线短而粗,宽度大于 0.75mm,去偶电容必须以最近距离靠近 IC 电源管脚。
        2. 升压电容 C1,C2 尽可能靠近 IC,走线短而粗,如有过孔,必须保证过孔的电流强度。PVDD 的电容尽量靠近芯片的 PVDD 脚。
        3. 信号输入电容电阻靠近芯片的正负输入端,并且要平行布线。
        4. 功率输出端磁珠尽可能靠近 IC 正负输出端,磁珠后要紧接接地的电容,必须保证电容充分接地,输出线宽大于0.5mm。


    NS4816特性:

    内置 AGC 功能,3 级恒定输出功率控制:
    1.2W, 1W, 0.8W(8Ω)
    内置电荷泵电源系统
    高工作效率:81%
    最大输出功率 Po=2.2W
        (RL=8Ω, VDD=4.2V, THD+N=10%)
    低 THD+N=0.015%
        (f=1kHz, RL=8Ω, Po=0.5W, VDD=3.8V)
    内置热保护和过压保护功能
    内置 Pop 和 Click 噪声抑制
    高抗射频干扰能力
    一线脉冲控制
    NS4816采用WLCSP封装(1.63mm*1.63mm)


    NS4816应用:
    移动手机和平板
    便携媒体播放器


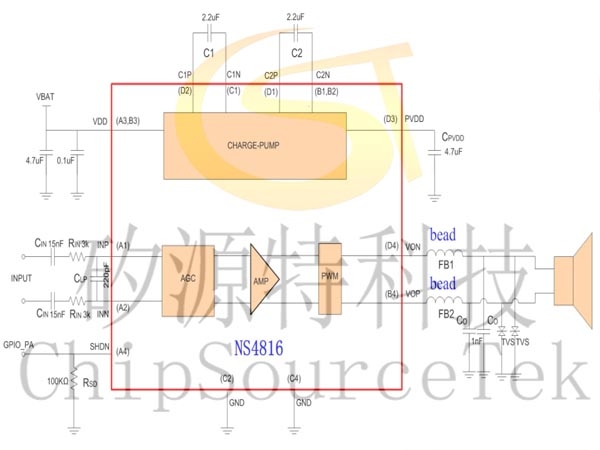

    NS4816典型应用电路:

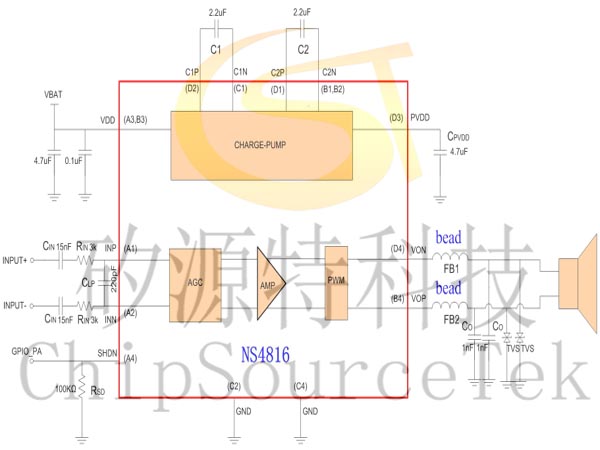

    差分模式:


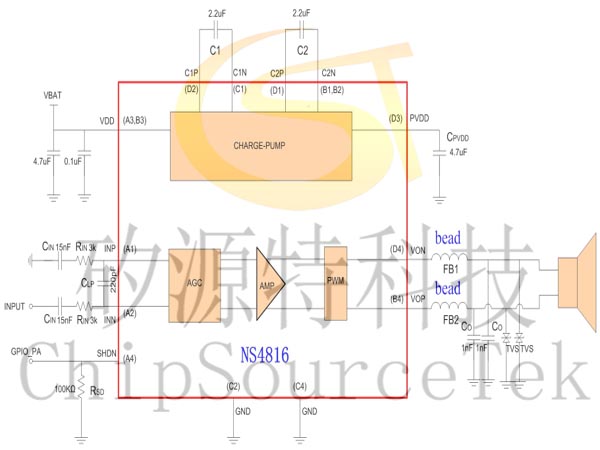

    单端输入:


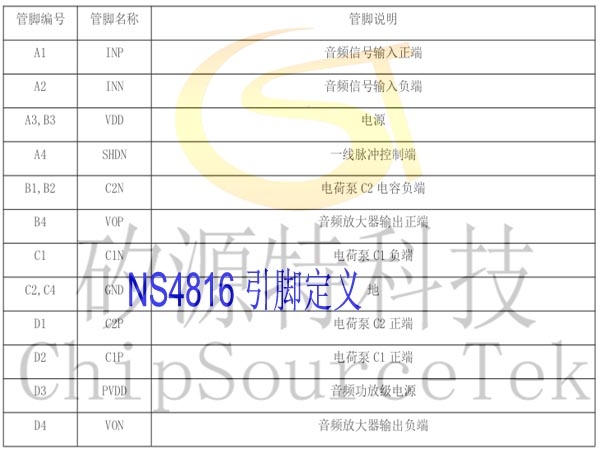

    NS4816引脚定义:

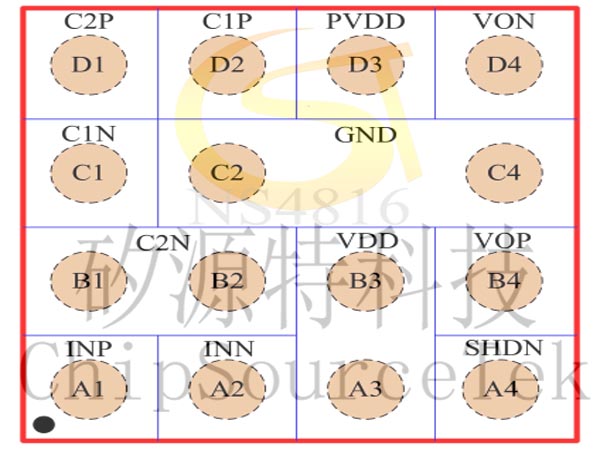

    NS4816引脚定义:

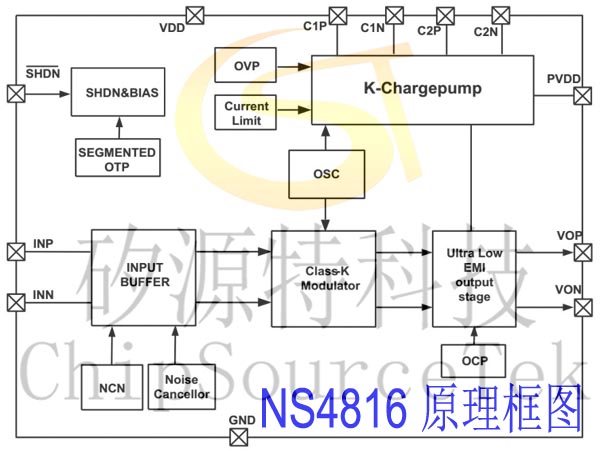

    NS4816功能框图:
