CLASS AB/D 内置升压功放

ZC8811

    ZC8811是一款带有自动增益控制功能,基于电荷泵升压技术,功率高达5.4W的AB/D切换音频功率放大器。
    ZC8811内置 独特的自适应升压功能,根据输出功率的大小自动选择由VDD供电或电荷泵升压整流供电,极大的延长了电池的播放时间。内置自动增益控制功能,可以根据输入信号大小自动调整放大器的增益防止失真,显著的提高音质。
    ZC8811概述:
        ZC8811是一款带有自动增益控制功能,基于电荷泵升压技术,功率高达5.4W的AB/D切换音频功率放大器。ZC8811内置 独特的自适应升压功能,根据输出功率的大小自动选择由VDD供电或电荷泵升压整流供电,极大的延长了电池的播放时间。内置自动增益控制功能,可以根据输入信号大小自动调整放大器的增益防止失真,显著的提高音质。

    ZC8811特性:
    AB类、D类切换功能
    4种防破音可选
    自适应升压功能,Charge_pump升压至6.4V
    D类输出功率:
        -5.4W (VDD=4.5V, RL =4Ω,NCN OFF THD+N=10%) 
        -5.2W (VDD=4.2V, RL =4Ω,NCN OFF THD+N=10%)
    AB类输出功率:
        -2W (VDD=4.2V, RL =4Ω,升压关闭 THD+N=10%)
    工作电压:2.8V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO 保护功能
    ESOP10L 封装

    ZC8811应用:
    扩音器
    便携式音箱
    插卡音箱
    蓝牙音箱
    AI音箱

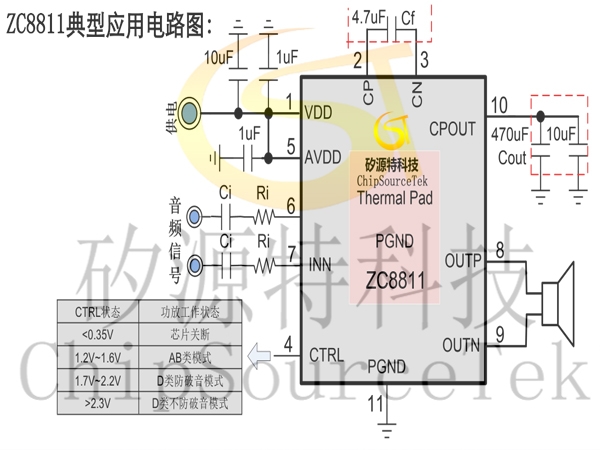

    ZC8811典型应用电路图:


    ZC8811引脚排列:


    ZC8811管脚描述:


    ZC8811 Ordering Information:
    Order Number
    Package Type
    Marking
    Packing
    ESOP10L
    XXXXX

    Reel Tape

    4000pcs/Reel

    Tube

    100pcs/Tube


    ZC8811升压输出滤波电容(Cout)
        电荷泵升压输出电容Cout的容值和ESR会直接影响电荷泵升压输出电压的稳定性,从而影响功放的整体 性能。推荐使用470uF低ESR的电解电容,保持电容 的耐压在10V以上。

    ZC8811过温保护:
        ZC8811有过温保护电路以防止内部温度超过 165℃ 时器件损坏。在不同器件之间,这个值有25℃的差异。当内部电路超过设置的保护温度时,器件进入关断状 态,输出被截止。当温度下降 40℃后,器件重新正常工作。

    ZC8811封装图(ESOP10L):
