NS4111概述：
NS4111是一款10W单声道AB/D类切换音频功率放大器，支持差分输入，超低EMI，无需滤波器。
可通过不同电平控制芯片的工作模式：CTRL脚电压为2.0V-5.0V，芯片进入D类工作模式，0.9-1.5V时芯片进入AB类工作模式，0.4V以下时芯片关断，应用灵活方便。
NS4111采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4111在9V的工作电压时，能够向4?负载提供高达10W的输出功率，90%以上的效率更加适合便携式音频系统。
可通过不同电平控制芯片的工作模式：CTRL脚电压为2.0V-5.0V，芯片进入D类工作模式，0.9-1.5V时芯片进入AB类工作模式，0.4V以下时芯片关断，应用灵活方便。
NS4111采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4111在9V的工作电压时，能够向4?负载提供高达10W的输出功率，90%以上的效率更加适合便携式音频系统。
NS4111特性：
工作电压范围：5.0V-9.0V
输出功率：
7W（CLASS D，7.4V/4Ω，THD=10%）
10W（CLASS D，9.0V/4Ω，THD=10%）
最高可达 92%效率（9V/8Ω）
电平设置工作模式
无需输出滤波器
差分输入
优异的“上电，掉电”噪声抑制
过流保护、过热保护、欠压保护
NS4111提供eSOP-8封装
NS4111应用：
大功率蓝牙音响
移动音箱扩音器
其他消费类音频设备

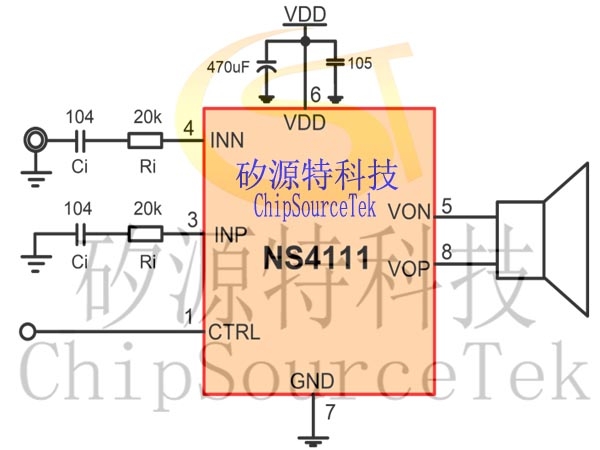

单端输入：

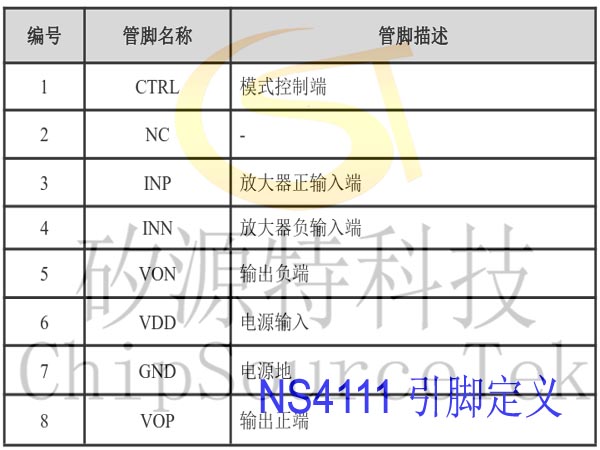

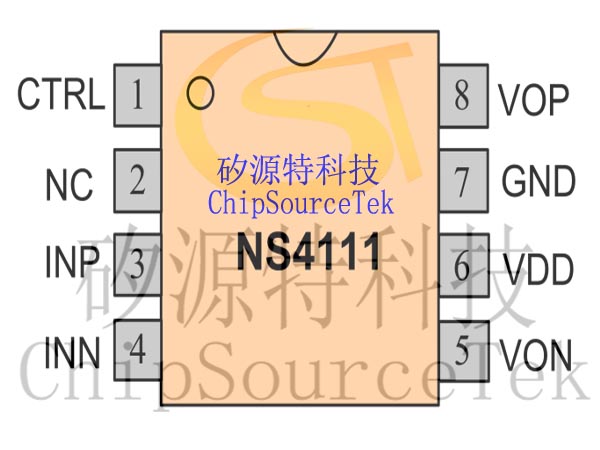

NS4111引脚分布：

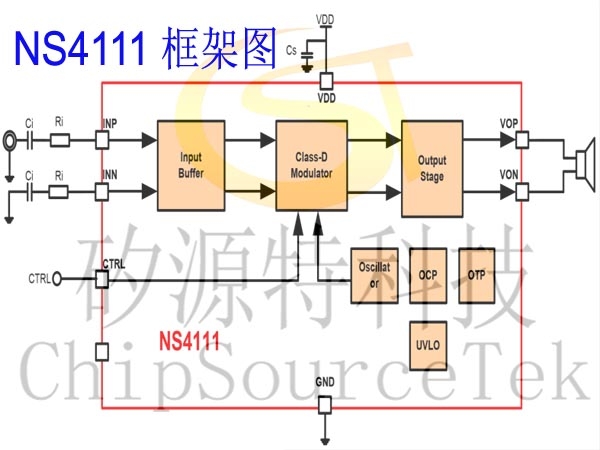

NS4111结构框图：

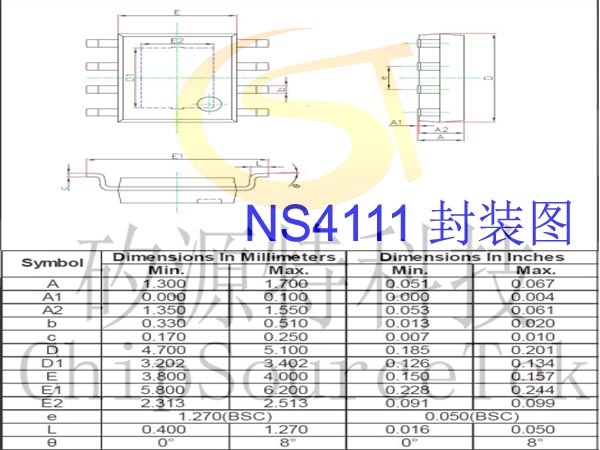

NS4111封装图：
NS4111极限工作参数：
输入电压范围––––––––––––––––––––––––––––5V ~ 11V
CTRL 管脚电压––––––––––––––––––––––––––––0V ~ 5V
SD 电压––––––––––––––––––––––––––––––– >2000V
工作温度范围–––––––––––––––––––––––––––-45℃ ~ +85℃
存储温度范围––––––––––––––––––––––––––-55℃ ~ +150℃
最大结温––––––––––––––––––––––––––––––– +150℃
焊接温度（10s 内）––––––––––––––––––––––––––– +260℃
θ JC /θ JA––––––––––––––––––––––––––––– 10/60o C/W
注：超过上述极限工作参数范围可能导致芯片永久性的损坏。长时间暴露在上述任何极限条件下可能会影响芯片的可靠性和寿命。
CTRL 管脚电压––––––––––––––––––––––––––––0V ~ 5V
SD 电压––––––––––––––––––––––––––––––– >2000V
工作温度范围–––––––––––––––––––––––––––-45℃ ~ +85℃
存储温度范围––––––––––––––––––––––––––-55℃ ~ +150℃
最大结温––––––––––––––––––––––––––––––– +150℃
焊接温度（10s 内）––––––––––––––––––––––––––– +260℃
θ JC /θ JA––––––––––––––––––––––––––––– 10/60o C/W
注：超过上述极限工作参数范围可能导致芯片永久性的损坏。长时间暴露在上述任何极限条件下可能会影响芯片的可靠性和寿命。
