CLASS AB/D可切换功放

AXS2020

    AXS2020是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的5.2W单声道音频功率放大器。
    AXS2020的差分输入架构和极高的PSRR有效地提高了AXS2020对RF噪声的抑制能力。
    AXS2020具有极低的关断电流,极大的延长系统的待机时间。
    AXS2020提供带散热片的ESOP8封装
    AXS2020概述:
        AXS2020是一款FM无干扰、带防破音AB/D类可切换、高效率、无滤波器的5.2W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
        AXS2020的差分输入架构和极高的PSRR有效地提高了AXS2020对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得AXS2020成为便携式音频产品的最佳选择。
        AXS2020具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        AXS2020提供带散热片的ESOP8封装

    AXS2020特性:
    AB类、D类切换功能
    2种防破音可选,防破音压缩范围-10dB
    D类输出功率:
        -5.2W (VDD=5.0V, RL =2Ω,THD+N=10%)
        -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%)
    AB类输出功率:
        -5.2W (VDD=5.0V, RL =2Ω,THD+N=10%)
        -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%)
    工作电压:2.5V to 5.5V
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OCP、OTP、UVLO保护功能

    AXS2020应用:
    扩音器
    便携式音箱
    插卡音箱
    蓝牙音箱
    USB音箱

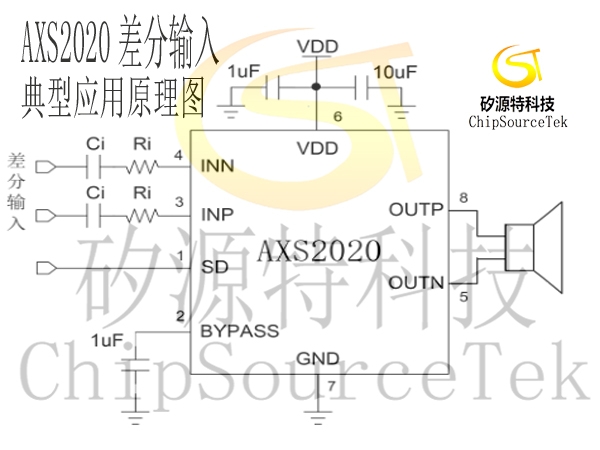

    AXS2020差分典型应用电路图:

    AXS2020

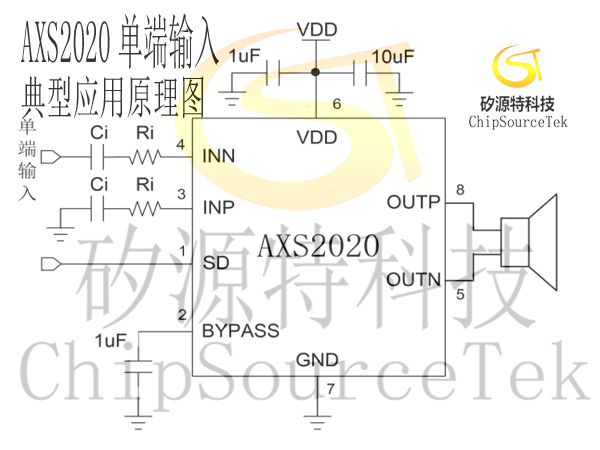

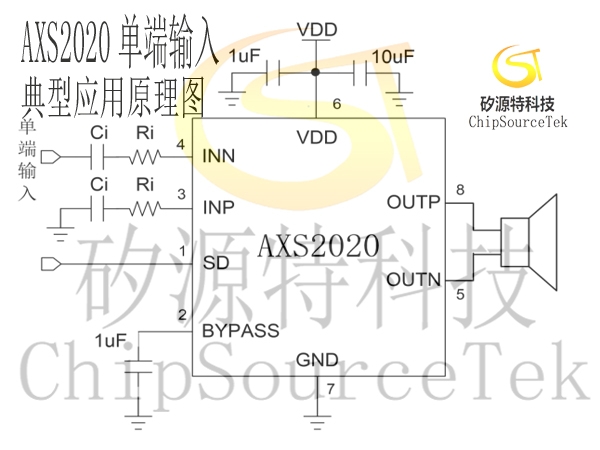

    单端典型应用电路图:


    AXS2020订货信息:
    料号 封装 表面印字 包装
    AXS2020 ESOP8
    XXXXXXX
    XXXX
    4000颗/卷

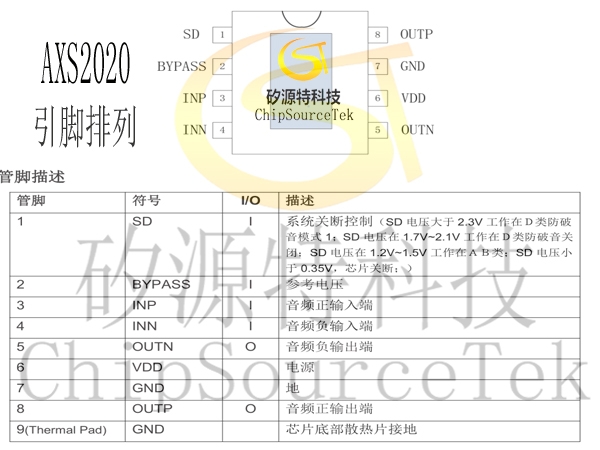

    AXS2020引脚排列:


    AXS2020封装图(ESOP8):
