CLASS AB功放

TC8002S

    TC8002S 是一颗带关断模式的音频功放 IC。
    在 5V 输入电压下工作时,负载(4Ω)的最大输出功率为 2W。对于手提设备而言,当 VDD 作用于关断端时,TC8002S 将会进入关断模式,此时的功耗极低,IQ 仅为 0.6uA。

    TC8002S 是专为中低档的应用场合所设计的音频功放 IC。所需外围元件少且在 2.5V~5.0V 的输入电压下即可工作。
   TC8002S  (停产)  (stop production),可兼容型号,CST8002D
    TC8002S概述
        TC8002S 是一颗带关断模式的音频功放 IC。
        在 5V 输入电压下工作时,负载(4Ω)的最大输出功率为 2W。对于手提设备而言,当 VDD 作用于关断端时,TC8002S 将会进入关断模式,此时的功耗极低,IQ 仅为 0.6uA。
        TC8002S 是专为中低档的应用场合所设计的音频功放 IC。所需外围元件少且在 2.5V~5.0V 的输入电压下即可工作。

    推荐使用CST8002D
    TC8002S  (停产)  (stop production),可兼容型号,CST8002D

    TC8002S特性:
    无需输出耦合电容或外部缓冲电路。
    稳定的增益输出。
    外部增益设置。
    TC8002S 提供SOP8封装。

    TC8002S应用
    可应用于手提设备,台式电脑及低电压工作的音频设备。


    TC8002S功能说明
    TC8002S桥路设置
    8002S 内部共有 2 个运放工作,但 2 个运放的设置却有所不同。第一个运放增益可在外部用 RF 和 RJ 两个电阻进行设置(+IN 和-IN 端口),而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号,而且两个运放产生的信号数量相同,相位相反。因此 8002S 增益如下: AVD = 2×(Rf/Ri) 为驱动负载,运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地,在同等条件下能使负载产生 4 倍的输出功率。
    TC8002S功耗
    使用桥接的运放电路,负载上产生的功耗也比较大,因此在规定电压的条件下,负载功耗如下:
    PDMAX = 4× (VDD)2/(2π2)RL
    因此在 5V 输入,8? 负载情况下,输出最大功耗为 625mW。 但是此算法得出的结果如下:
    PDMAX = (TJMAX-TA)/ θJA
    注:SOP 封装 θJA=140°C/W,DIP 封装 θJA=107°C/W,MSOP 封装 θJA=210°C/W
    TC8002S基准电压
    电压基准端的外接电容应尽可能的靠近 8002S,0.1μF 的电容提高了内部偏置电压的稳定性并且减少了 PSRR 的影响。可以通过加大 BYPASS 端的对地电容值来改善 PSRR。CB 值的大小取决于对 PSRR 的要求。

    TC8002S关断功能
    为了减少功耗,TC8002S 的关断端可以关闭外部的偏置电路。当关断端为高电平时,运放关闭,TC8002S 不工作,这时 TC8002S的工作电流降低到 0.6uA。当关断端电压略低于 VDD 时,TC8002S 工作状态不稳定。所以,关断端应置于一个稳定的电压值,以免 IC 进入错误的工作状态。在很多应用场合,关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时,可以在关断端加上拉电阻,这样当开关关断时,因上拉电阻的作用,使得 8002S 关断端的电平处于一个正确的状态,以保证 8002S 不会进入错误的工作状态。

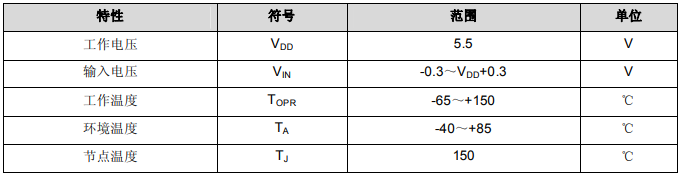

    TC8002S极限参数(Ta=25℃)


    特性

    符号

    范围

    单位

    工作电压

    VDD

    5.5

    V

    输入电压

    VIN

    -0.3VDD+0.3

    V

    工作温度

    TOPR

    -65+150

    环境温度

    TA

    -40+85

    节点温度

    TJ

    150

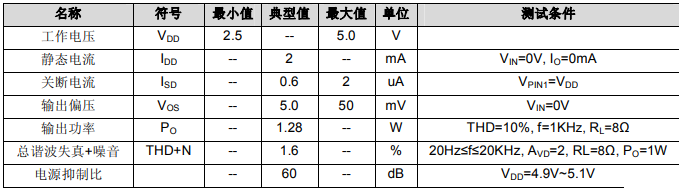

    TC8002S电气参数(VDD=5V,RL=8Ω,Ta=25℃)

    名称

    符号

    最小值

    典型值

    最大值

    单位

    测试条件

    工作电压

    VDD

    2.5

    --

    5.0

    V



    静态电流

    IDD

    --

    2

    --

    mA

    VIN=0V, IO=0mA

    关断电流

    ISD

    --

    0.6

    2

    uA

    VPIN1=VDD

    输出偏压

    VOS

    --

    5.0

    50

    mV

    VIN=0V

    输出功率

    PO

    --

    1.28

    --

    W

    THD=10%, f=1KHz, RL=8Ω

    总谐波失真+噪音

    THD+N

    --

    1.6

    --

    %

    20Hzf20KHz, AVD=2, RL=8Ω, PO=1W

    电源抑制比



    --

    60

    --

    dB

    VDD=4.9V~5.1V


    TC8002S

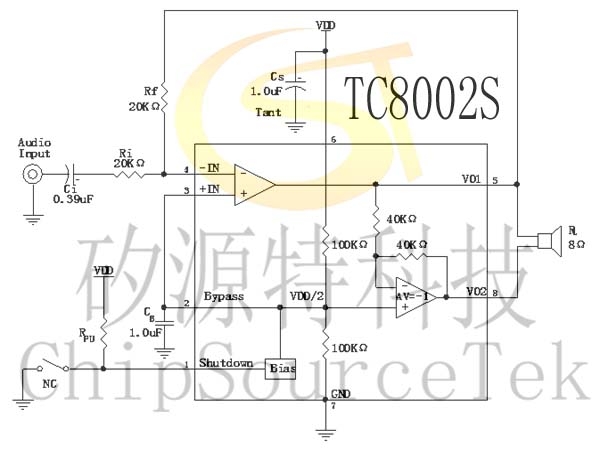

    典型应用电路图

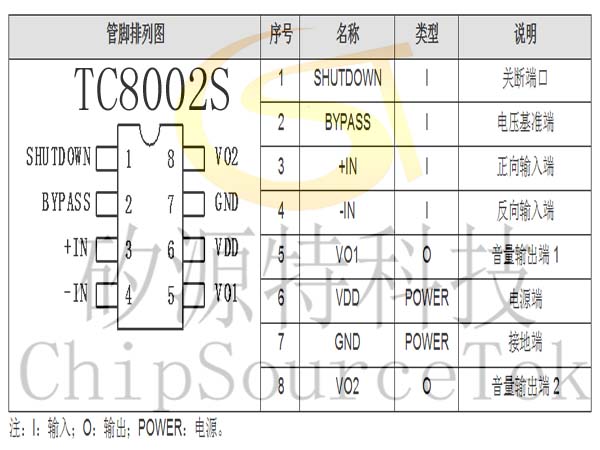

    TC8002S管脚排列及说明:

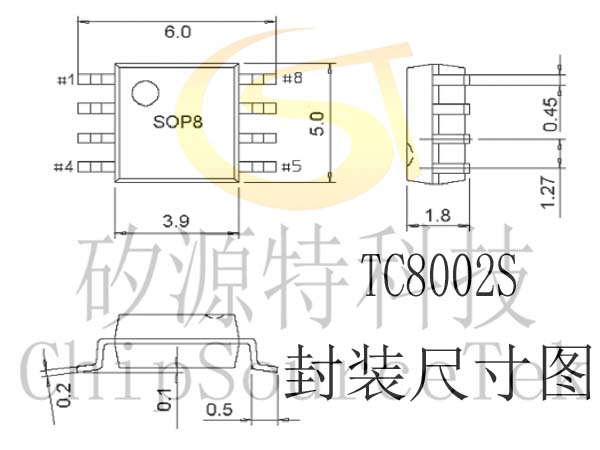

    TC8002S封装尺寸图:
