CLASS AB功放

HAA9210

    HAA9210是一颗单通道AB类音频功率放大器。在5V电源供电,THD+N=1%,8Ω负载上可以输出1.7W的功率。
    HAA9210的单端输入架构和极高的PSRR有效地提高了HAA9210对RF噪声的抑制能力。无需外部反馈电阻,极少的外围元件就能提供芯片稳定工作,大大减少了PCB面积并降低成本并简化了设计。快速地启动时间和纤小的封装尺寸使得HAA9210成为便携式音频产品的最佳选择。
    HAA9210具有极低的关断电流,极大的延长系统的待机时间。OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
    HAA9210提供带散热片的DFN2X2-8L封装。
    HAA9210概述:
        HAA9210是一颗单通道AB类音频功率放大器。在5V电源供电,THD+N=1%,8Ω负载上可以输出1.7W的功率。
        HAA9210的单端输入架构和极高的PSRR有效地提高了HAA9210对RF噪声的抑制能力。无需外部反馈电阻,极少的外围元件就能提供芯片稳定工作,大大减少了PCB面积并降低成本并简化了设计。快速地启动时间和纤小的封装尺寸使得HAA9210成为便携式音频产品的最佳选择。
        HAA9210具有极低的关断电流,极大的延长系统的待机时间。OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        HAA9210提供带散热片的DFN2X2-8L封装。

    HAA9210特性:
    工作电压:2.5V to 5.5V
    输出功率:
      -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%)
      -1.7W (VDD=5.0V, RL =8Ω,THD+N=10%)
    低失真和低噪声
    开启、关闭POP-click抑制功能
    关断电流(<1uA)
    OTP、UVLO保护功能

    HAA9210应用:
    手表、手环
    骨传导耳机
    平板电脑
    便携式设备

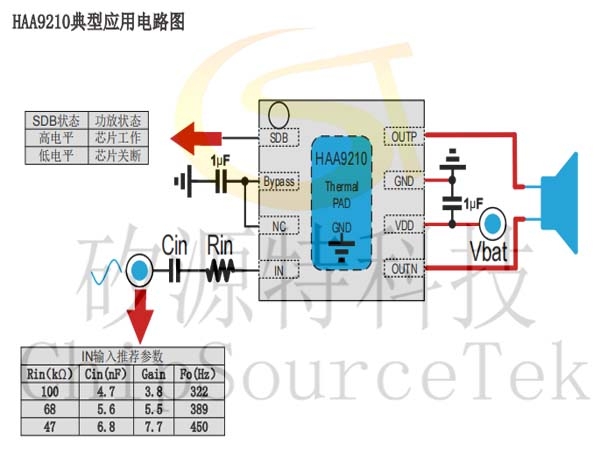

    HAA9210典型应用电路图:

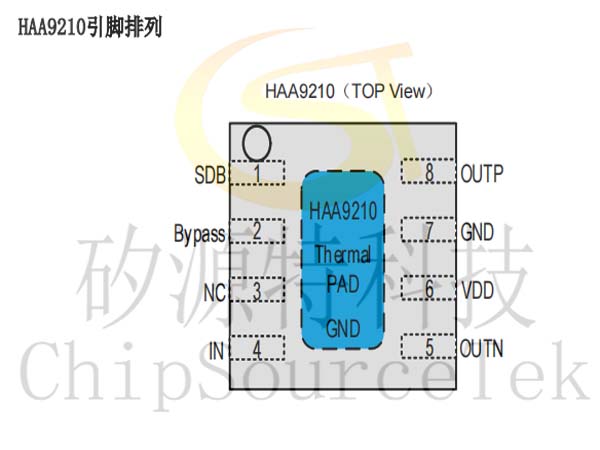

    HAA9210引脚排列:

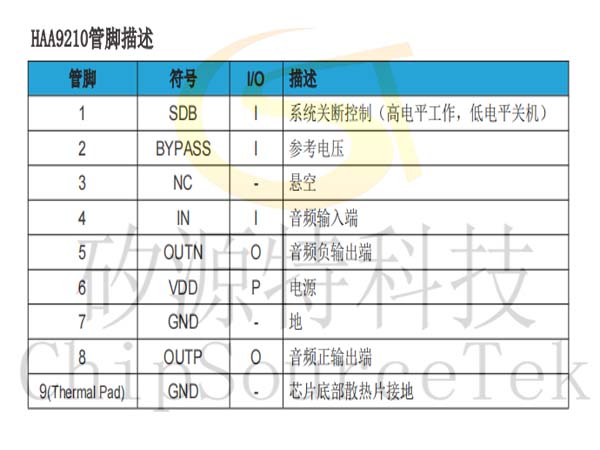

    HAA9210管脚描述:

    HAA9210订购信息:
    料号
    封装
    表面印字
    包装
    HAA9210
    DFN2x2_8L
    9210
    XXXX X
    4000颗/盘(卷带)
