TC1305EA,TC1305E.集成了电机正转/反转/停止/刹车四个功能内置温度保护功能，当TC1305EA,TC1305E.温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流，避免温度过高造成塑料封装冒烟、起火等安全隐患。
TC1305EA,TC1305E.提供SOP8和ESOP8封装

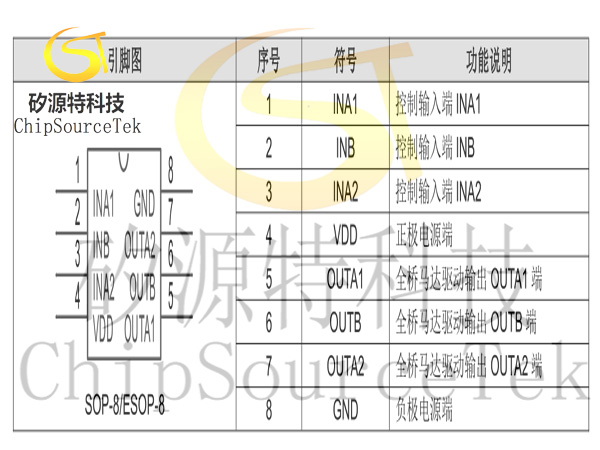

单通道内置功率 MOS 全桥驱动
正向、反向及刹停功能
内置迟滞热效应过流保护功能
持续输出电流可达 2.7A(ESOP-8),峰值电流 5.5A

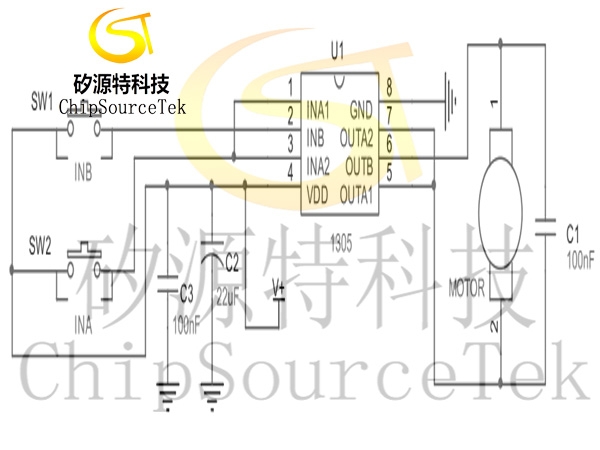

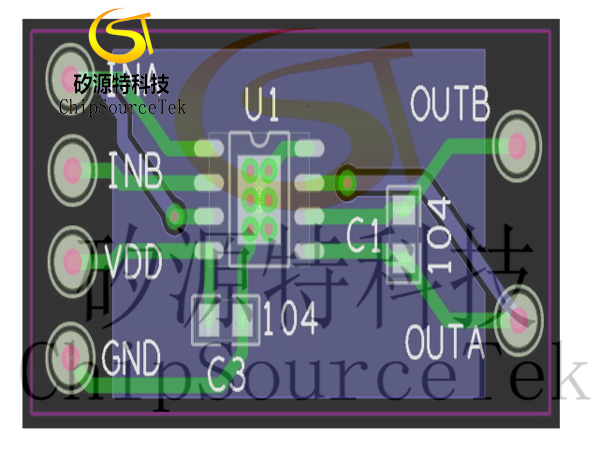

注意 ：在不同的应用中，C2、C3可考虑只装一个：在3V应用中建议用一个1uF或以上；在4.5V应用中建议用一个4.7uF或以上；在6V应用中建议用一个10uF或以上；在7.2V应用中建议用22uF或以上，均为使用贴片电容靠近IC之VDD管脚放置且电容的负极和IC的GND端之间的连线也需尽量短如下图。即不要电容虽然近，但布线、走线却绕得很远。另外当使用大电解插件电容时，建议再按以上规则并一个100nF。当应用板上有大电容在为其它芯片滤波时且离C1305EA 较远也需按如上要求再放置一个小电容于TC1305EA的VDD脚上。图中C1若不能焊在马达上，则将其设计在PCB上。
TC1305EA,TC1305E.使用注意事项:

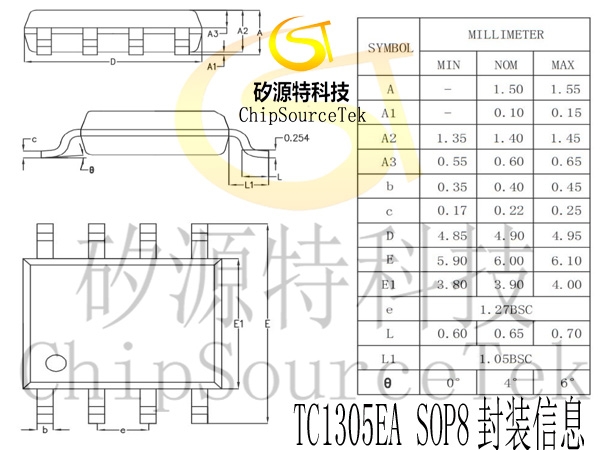

TC1305EA,TC1305E.封装尺寸图:
SOP8:

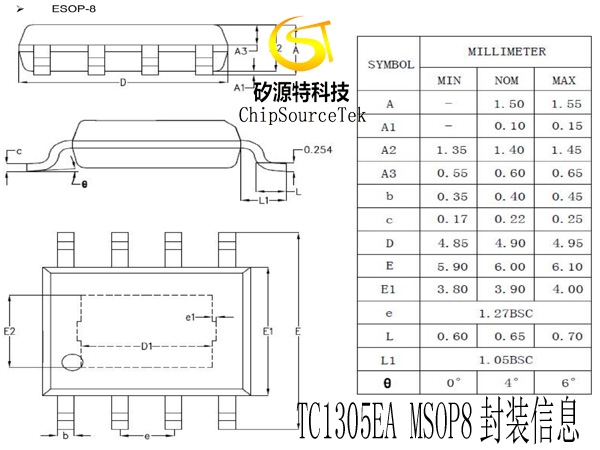

TC1305EA,TC1305E.封装尺寸图:
MSOP8:
TC1305EA,TC1305E.使用注意事项:
1、以上推荐电路及参数仅适用于普通玩具类产品，其他请根据实际情况来使用。
2、持续电流驱动能力受封装形式、环境温度、PCB 材料大小厚度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。也就是散热条件好的可持续电流就大，反之就会很快进入过热保护。
3、TC1305EA 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。
4、马达启动瞬间的电流值建议不要超过 5A。
TC1305EA,TC1305E.封装尺寸图:
SOP8:
TC1305EA,TC1305E.封装尺寸图:
MSOP8:
