CLASS AB/D Boost Power Amplifier

ANT8918

    ANT8918是一款高集成度、内置高效自适应升压的高信噪比,低底噪,具有ALC(防破音)功能的H类音频功率放大器。升压供电端支持10级限流可调,在功放工作期间,可实时软件调整限流值,防止电池过度放电。在锂电池3.7V供电时,驱动单通道3Ω负载可以输出12.5W恒定功率。
    ALC功能能够自动检测输出失真,动态调整放大器增益,可以避免因为音乐等输入信号幅度过大,或者电池电压波动而引起的输出削顶失真,显著提高音乐品质并且可以提高听感。
   AB类工作模式,可以确保在带有收音机功能的应用中无任何干扰。AB/D类切换功能同IC使能管脚复用,应用非常灵活。
    此外,ANT8918内置过流保护、过热保护功能,确保芯片在各种应用环境中的可靠性,稳定性。
    ANT8918概述:
        ANT8918是一款高集成度、内置高效自适应升压的高信噪比,低底噪,具有ALC(防破音)功能的H类音频功率放大器。升压供电端支持10级限流可调,在功放工作期间,可实时软件调整限流值,防止电池过度放电。在锂电池3.7V供电时,驱动单通道3Ω负载可以输出12.5W恒定功率。
        ALC功能能够自动检测输出失真,动态调整放大器增益,可以避免因为音乐等输入信号幅度过大,或者电池电压波动而引起的输出削顶失真,显著提高音乐品质并且可以提高听感。
       AB类工作模式,可以确保在带有收音机功能的应用中无任何干扰。AB/D类切换功能同IC使能管脚复用,应用非常灵活。
        此外,ANT8918内置过流保护、过热保护功能,确保芯片在各种应用环境中的可靠性,稳定性。

    ANT8918特性:
    输出功率
      12.5W (3Ω,3.7V,THD+N=10%)
      10.5W (3Ω,3.7V,THD+N=1%)
      10.5W (4Ω,3.7V,THD+N=10%)
      8.5W (4Ω,3.7V,THD+N=1%)
    高效率自适应升压
    升压供电端 10 级限流可调
    AB/D 类工作模式切换
    ALC 防破音控制
    优异的上、下电 pop-click 噪声抑制
    抖频设计超低 EMI
    全差分电路结构,抗干扰能力强
    内置过热保护,过流保护
    无铅无卤封装,ESOP8

    ANT8918应用:
    便携式蓝牙音箱,WIFI 音箱
    AI 音箱
    小拉杆箱

    ANT8918订购信息:
    产品型号
    封装形式
    器件标识
    包装方式
    ANT8918
    ESOP8

    编带

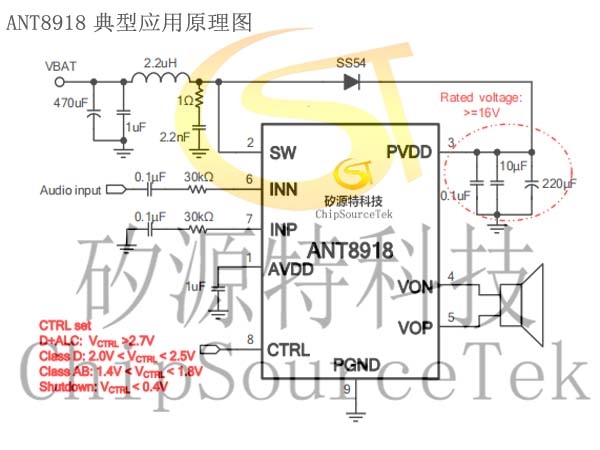

    ANT8918典型应用原理图:

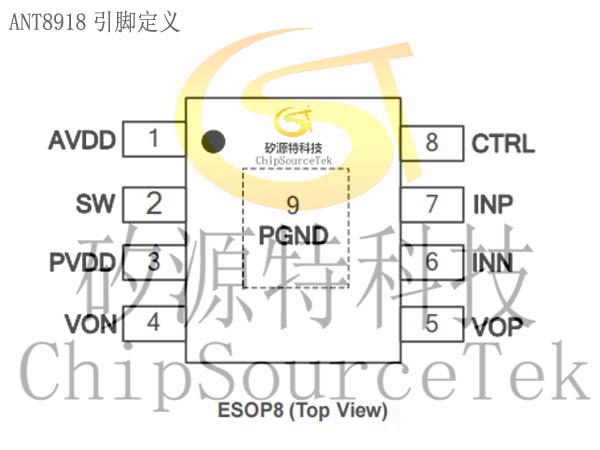

    ANT8918引脚定义:

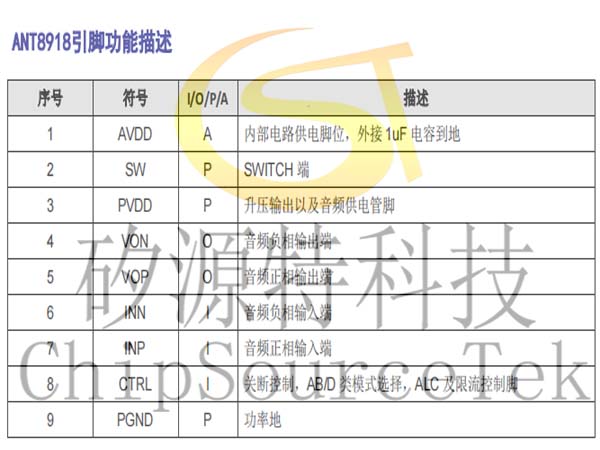

    ANT8918引脚功能描述:

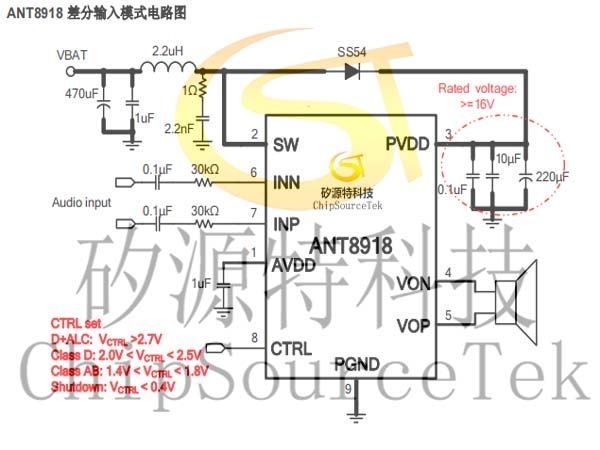

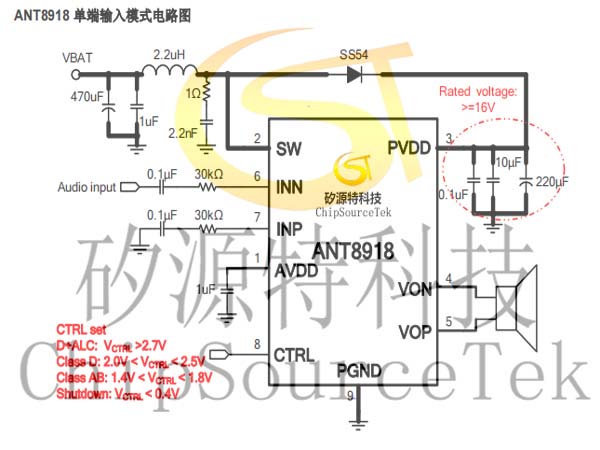

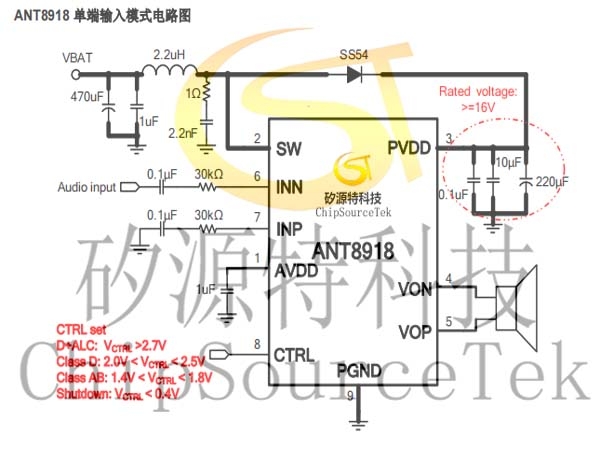

    ANT8918典型应用电路:
