CLASS AB/D Boost Power Amplifier

CS5290E

    CS5290E是一款采用CMOS工艺,电容式升压型GF类单声道音频功放,可以为40的负载提供最高5.2W的连续功率;CS5290E芯片内部固定的28倍增益,有效的减少了外围元器件的数量功放集成了 D 类和 AB 类两种工作模式即可保证 D 类模式下强劲的功率输出,又可兼顾系统在有 FM 的情况下,消除功放对系统的干扰;CS5290E具有独特的防破音( NCN )功能,可根据输出信号的大小自动调整功放的增益,实现更加舒适的听觉感受.
    CS5290E的外围只有低成本的阻容器件,在以锂电池供电的移动式音频设备中,CS5290E是理想的音频子系统的功放解决方案.CS5290E的全差分架构和极高的PSRR有效地提高了CS5290E对 RF 噪声的抑制能力。另外CS5290E内置了过流保护,和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
    CS5290E提供了ESOP10的封装类型,其额定的工作温度范围为﹣40℃至85℃.
    CS5290E概述:
        CS5290E是一款采用CMOS工艺,电容式升压型GF类单声道音频功放,可以为40的负载提供最高5.2W的连续功率;CS5290E芯片内部固定的28倍增益,有效的减少了外围元器件的数量功放集成了 D 类和 AB 类两种工作模式即可保证 D 类模式下强劲的功率输出,又可兼顾系统在有 FM 的情况下,消除功放对系统的干扰;CS5290E具有独特的防破音( NCN )功能,可根据输出信号的大小自动调整功放的增益,实现更加舒适的听觉感受.
        CS5290E的外围只有低成本的阻容器件,在以锂电池供电的移动式音频设备中,CS5290E是理想的音频子系统的功放解决方案.CS5290E的全差分架构和极高的PSRR有效地提高了CS5290E对 RF 噪声的抑制能力。另外CS5290E内置了过流保护,和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
        CS5290E提供了ESOP10的封装类型,其额定的工作温度范围为﹣40℃至85℃.

    CS5290E特性:
    集成 Charge Pump 升压模块,集成 AB 类 D 类两种工作模式 GF 类音频功放
    轴出功率
      Po at VBAT =5.0V, RL =4Ω+33uH
        THD + N =10%5.2W( NCN OFF @ DMODE )
        THD + N =1%4.3W( NCN OFF @ D MODE )
      Po at VBAT =4.2V. RL =4Q+33uH
        THD + N =10%4.8W( NCN OFF @ D MODE )
        THD + N =1%4.1W( NCNOFF @ D MODE )
      Po at VBAT =3.6V, RL =4Q+33uH
        THD + N =10%3.45W( NCN OFF @ D MODE )
        THD + N =1%3.00W( NCN OFF @ D MODE )
    输入电压范围:2.7~5.5V
    关断电流:<1pA
    待机电流:15mA
    D 类调制频率:300KHz
    防破音模式开关
    AERC 专利技术,提供优异的全带宽 EMI 抑制能力
    优异的"嘟嘎﹣咔唔"( pop - noise )杂音抑制能力
    高的电源抑制比( PSRR ):在217Hz下为﹣80dB
    过温保护,短路保护,过压保护

    CS5290E应用:
    蓝牙音箱
    便携式音频设备

    CS5290E封装:
    ESOP10L

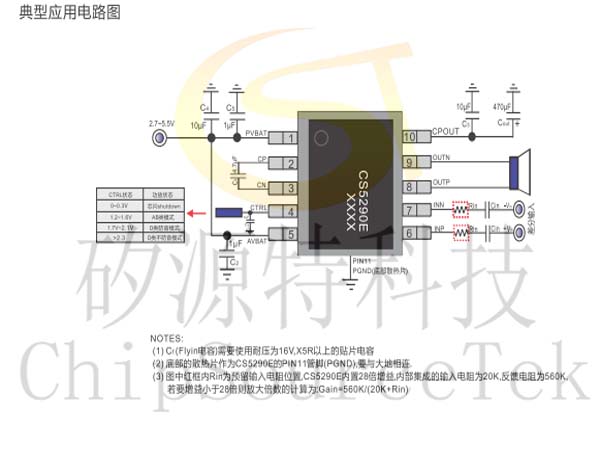

    CS5290E典型应用电路图:

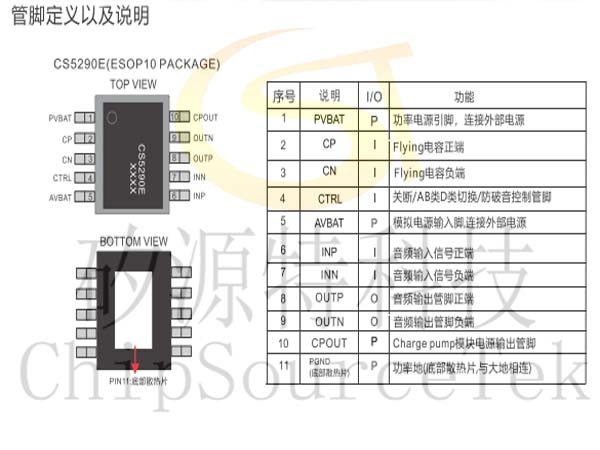

    CS5290E管脚定义以及说明:

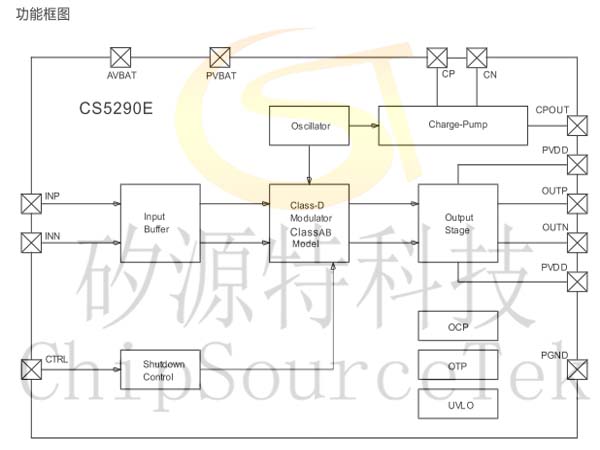

    CS5290E功能框图:

    CS5290E订购信息:
    产品型号
    封装形式
    器件标识
    包装尺寸
    卷带宽度
    数量
    CS5290E
    SOP10L


    13

    12mm
    4000
