CLASS AB/D Boost Power Amplifier

CS5250E

  CS5250E是一款内置Charge Pump模块,固定28倍增益,AB/D类切换,三种防破音模式可选,5.3W单通道GF类音频功率放大器。
   CS5250E芯片内部固定的28倍增益,有效的减少了外围元器件 的数量;功放集成了D类和AB类两种工作模式;CS5250E具有独特的防破音(NCN)功 能
   CS5250E的全差分架构和极高的PSRR有效地提高了CS5250E对RF噪声的抑制能力。CS5250E内置了过流保护和过热保护。
   CS5250E提供了ESOP10的封装。
    CS5250E概述:
        CS5250E是一款内置Charge Pump模块,固定28倍增益,AB/D类切换,三种防破音模式可选,5.3W单通道GF类音频功率放大器。CS5250E采用CMOS工艺,电容式升压型GF类单声道音频功放,可以为4Ω的负载提供最高5.3W的连续功率;CS5250E芯片内部固定的28倍增益,有效的减少了外围元器件 的数量;功放集成了D类和AB类两种工作模式即可保证D类模式下强劲的功率输出,又可兼顾系统在有FM的情况下,消除功放对系统的干扰;CS5250E具有独特的防破音(NCN)功 能,可根据输出信号的大小自动调整功放的增益,实现更加舒适的听觉感受.
        CS5250E的外围只有低成本的阻容器件,在以锂电池供电的移动式音频设备中,CS5250E是理想的音频子系统的功放解决方案.CS5250E的全差分架构和极高的PSRR有效地提高了CS5250E对RF噪声的抑制能力。另外CS5250E内置了过流保护和过热保护,有效的保护芯片在 异常的工作条件下不被损坏。
        CS5250E提供了ESOP10的封装类型,其额定的工作温度范围为-40℃至85℃。


    CS5250E特征:
    集成Charge Pump升压模块,集成AB类D类两种工作模式GF类音频功放,
    输出功率(CPOUT接220uF电容)
       Po at  VBAT = 5.0V,  RL=4Ω,
         THD+N=10%   5.3W(NCN OFF@D MODE)
         THD+N=1%  4.3W(NCN OFF@D MODE)
       Po at  VBAT = 3.4V,  RL=4Ω+33uH,Cout=470uF
         THD+N=10%   3.4W(NCN OFF@D MODE)
         THD+N=1%  3.0W(NCN OFF@D MODE)
    输出功率(CPOUT接22uF*3电容)
       Po at  VBAT = 5.0V,  RL=4Ω,Cout=100uF
         THD+N=10%   4.9W(NCN OFF@D MODE)
         THD+N=1%  3.9W(NCN OFF@D MODE)
       Po at  VBAT = 3.6V,  RL=4Ω+33uH,Cout=100uF
         THD+N=10%   3.1W(NCN OFF@D MODE)
         THD+N=1%  2.7W(NCN OFF@D MODE)
    输入电压范围:2.7~5.5V
    关断电流: <1μA
    待机电流: 20mA@5V
    D类调制频率: 350KHz
    防破音模式开关
    AERC专利技术,提供优异的全带宽EMI抑制能力
    优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
    高的电源抑制比(PSRR):在217Hz下为-80dB
    过温保护
    过压保护
    CS5250E提供ESOP10封装


    CS5250E应用:
    蓝牙音箱
    便携式音频设备


    CS5250E订购信息:
          产品型号    封装形式        器件标识       包装尺寸    卷带宽度         数量
         CS5250E    eSOP10L 13`` 12mm         4000
         CS5250E    eSOP10L 管装           100

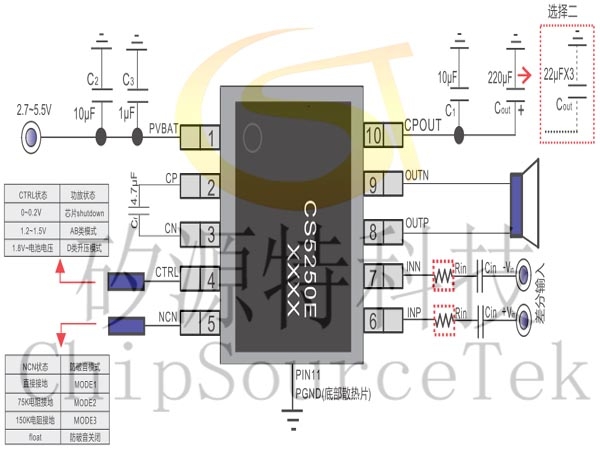

    CS5250E典型应用电路:

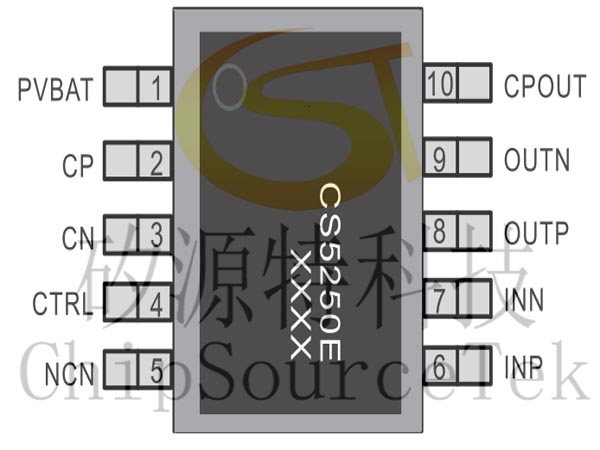

    CS5250E引脚分布:

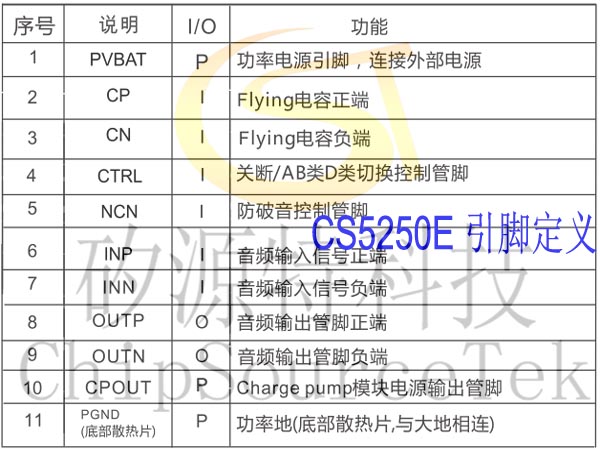

    CS5250E引脚定义:

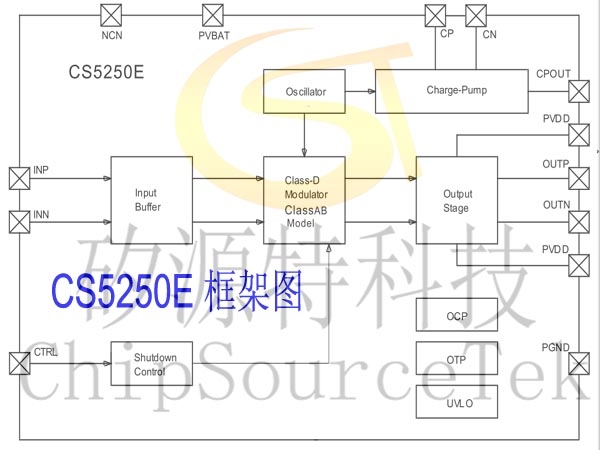

    CS5250E框架图:

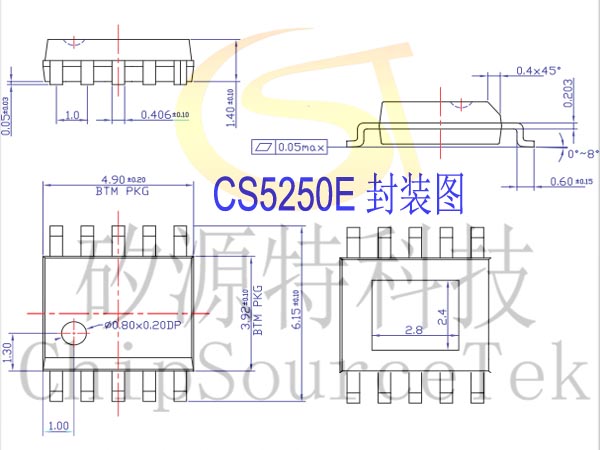

    CS5250E封装图:
