CLASS AB/D Switchable Power Amplifier

AXS2019

    AXS2019是一款高效率、无滤波器5.2W单声道 AB/D 类音频放大器。
    AXS2019的单端输入架构和极高的PSRR有效地提高 了AXS2019对RF噪声的抑制能力。
    AXS2019具有关断功能,极大的延长系统的待机时间。
    AXS2019提供带散热片的ESOP8封装。
    AXS2019描述:
        AXS2019是一款高效率、无滤波器5.2W单声道 AB/D 类音频放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
        AXS2019的单端输入架构和极高的PSRR有效地提高 了AXS2019对RF噪声的抑制能力。无需滤波器的 PWM调制结构及增益内置方式减少了外部元件、PCB 面积和系统成本,并简化了设计。高达90%的效率,快速 地启动时间和纤小的封装尺寸使得AXS2019成为便携式音频产品的最佳选择。
        AXS2019具有关断功能,极大的延长系统的待机时间。 过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受,同时简化系统调试。
        AXS2019提供带散热片的ESOP8封装。

    AXS2019特性:
    AB/D切换功能
    2种防破音可选,防破音压缩范围-10dB
    D类输出功率:
         -5.2W (VDD=5.0V, RL =2Ω,THD+N=10%)
         -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%)
    AB类输出功率:
         -5.2W (VDD=5.0V, RL =2Ω,THD+N=10%)
         -3.1W (VDD=5.0V, RL =4Ω,THD+N=10%) 
    工作电压 : 2.5V to 5.5V
    低失真和低噪声
    开机POP声抑制功能
    关机电流小于1uA
    过热保护功能

    AXS2019应用:
    扩音器
    便携式音箱
    插卡音箱
    USB音箱

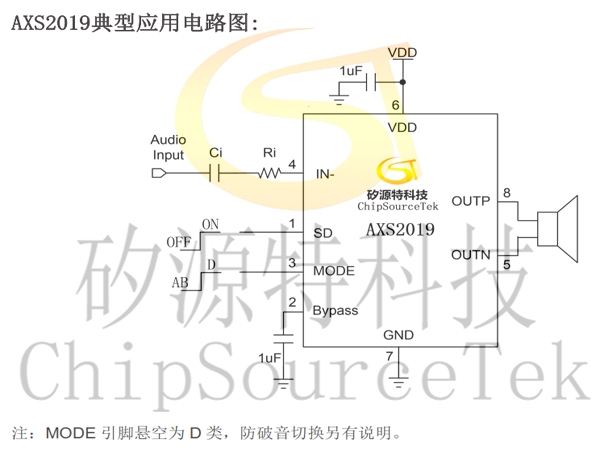

    AXS2019典型应用电路图:

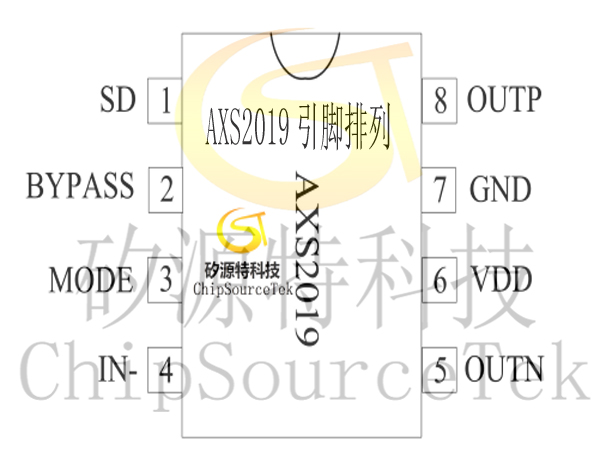

    AXS2019引脚排列:

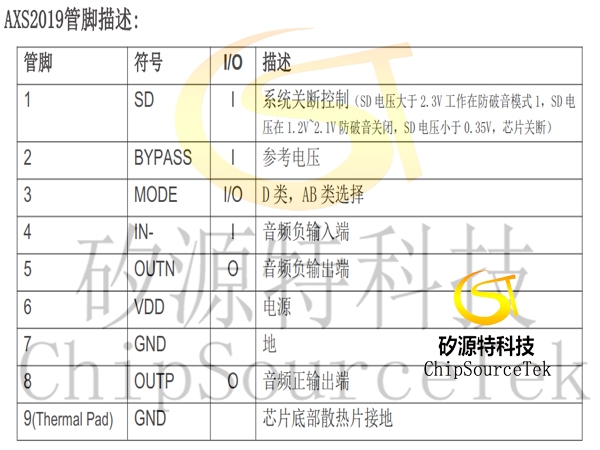

    AXS2019管脚描述:


    AXS2019订购信息:
    Order Number
    Package Type
    Marking
    Packing
    ESOP8
    XXXXXXX
    XXXX

    4000/


    AXS2019应用信息:
    模式选择功能
        AXS2019具有两种工作模式,一种为高效率的D类工 作模式,另一种为无FM干扰的AB类工作模式。通过 MODE管脚选择其中的一组,灵活切换。当MODE管 脚为逻辑高时,AXS2019工作在D类模式。当MODE 管脚为逻辑低时,AXS2019工作在AB类模式。
    偏置电容CBYP
        偏置电容是最关键的电容,它与几个重要性能相关, 当电路启动时,偏置电容决定了放大器的开启速度, 偏置电容同时会影响到电路的噪声,电源抑制比以及开 关机的POP声。
        为避免启动时的POP声,偏置电压的上升速度应该比输入偏置电压的上升速度慢。
    关断工作模式
        为了减少在关断模式下的功率损耗,AXS2019带有关 闭放大器偏置的关断电路。当SD管脚电压小于0.35V, 芯片关断,工作电流达到最小。当SD管脚电压在 1.2V~2.1V则AXS2019进入D类防破音关闭的模式。当 SD管脚直接拉高且电压大于2.3V,AXS2019默认进入 到D类防破音模式1。
    过温保护
        AXS2019 带有过温保护电路以防止内部温度超过 165℃时器件损坏。在不同器件之间,这个值有25℃的差异。当内部电路超过设置的保护温度时,器件进入 关断状态,输出被截止。当温度下降 40℃后,器件重新正常工作。

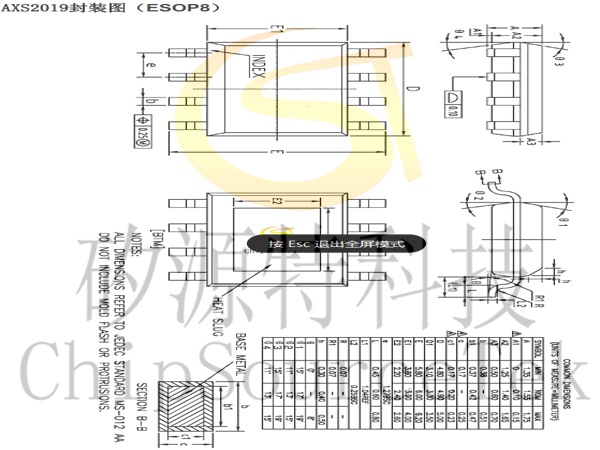

    AXS2019封装图(ESOP8):
