Humidifier

FM8120A

    FM8120A是一款高集成度的高性能补水仪加湿器控制芯片
    FM8120A是一款集成了锂电池充放电、按键检测及驱动功能的单芯片,系统功能高度集成化,仅需要少量周边器件即可 构建完整的商用化系统。
    FM8120A概述:
        FM8120A是一款集成了锂电池充放电、按键检测及驱动功能的单芯片,系统功能高度集成化,仅需要少量周边器件即可 构建完整的商用化系统。
        补水仪(Water supply instrument)是一种将液体水通过仪器 处理,以雾化纳米水分子形式喷出的仪器,因此也可叫"喷雾仪 "。补水仪可快速通过毛孔渗透至皮肤深层组织得以吸收,从而达到深层补水及清洁肌肤的效果。
    加湿器是一种可以增加空气湿度的家用电器,随着经济的发展和人民生活水平的提高,人们对生活质量和健康的要求愈 来愈高。空气加湿器就是这样慢慢的走进全球的很多家庭当中, 成为干燥地区家庭不可缺少的一种小型家电产品。
    FM8120A功能描述:
        FM8120A是一款高集成度的高性能加湿器控制芯片,不同于以往的MCU方案,该芯片采用ASIC设计,不会发生死机现象, 也不会出现因低于临界电压而引起的芯片无法复位的现象。在待机模式下功耗极低,静态电流维持在2uA以下,同时该芯片具有可 视化的LED工作指示功能,有2个LED灯可指示丰富的状态,功能完善,包括正常充电状态、充满电熄灭、正常工作状态、电池 欠压状态。FM8120A充电性能优越,具有完善的电池保护功能和高精度的充电电压误差检测,集成了涓流、恒流、恒压三段式充电 管理,符合锂电池充电规范,充电输入可直接从USB端口取电,恒流充电电流默认440mA,无需外部电阻设置。芯片外围电路简 单、制作方便,功率损耗低,而且外围元件极少,系统成本低。FM8120A芯片电路的功能模块由基准源 BG、偏置电流I_BIAS、振荡器OSC、 低压检测电路、数字逻辑控制电路、LED 指示灯驱动电路以及充电模块组成。其主要功能特点如下:
    1)超低的静态工作电流(<2uA)
        FM8120A 在待机时自动进入省电模式,减小损耗,电路有三种工作模式:充电模式、正常工作模式和省电模式。芯片在上电后直接进入省电模式,只有在喷雾的情况下,芯片才由省电模式进入到正常工作模式。在省电模式下的静态电流小于2uA,可以使电池的使用时间大大延长。
    2)芯片内部集成边沿开关检测,方便按键应用。
    3)芯片内部集成充电控制电路,该电路具备多模式(涓流、恒流、恒压)充电过程,充电性能优越,充电过程安全可靠,当锂电池 电压小于 2.8V(典型值)时为涓流充电(充电电流 80mA),可确保不损坏电池,当电池电压充至 3.0V(典型值)以上时,开始大电 流恒流充电(充电电流 440mA),当电池电压接近 4.2V 时,充电电流逐步下降,进入恒压模式直到电池充饱。
    4)保护控制模块
        FM8120A 内部还集成有欠压保护模块(UVLO),用于检测系统的电池供电电压,当电池电压低于 3.0V(典型值)时,UVLO 输出使能有效,芯片进入欠压保护模式,WLED 端输出高低电平,闪灯 20 次提示用户及时充电,以免影响后续使用;

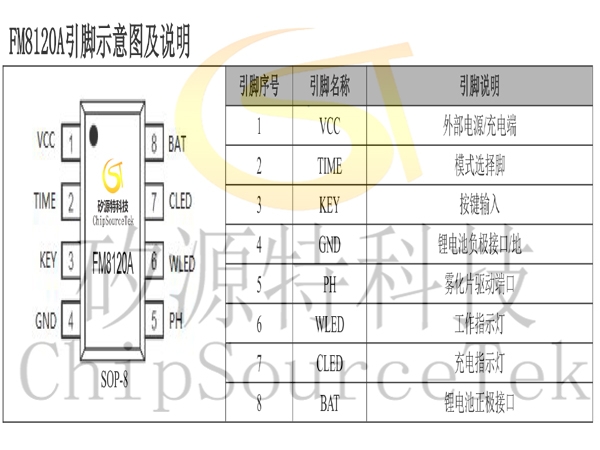

    FM8120A引脚示意图及说明:

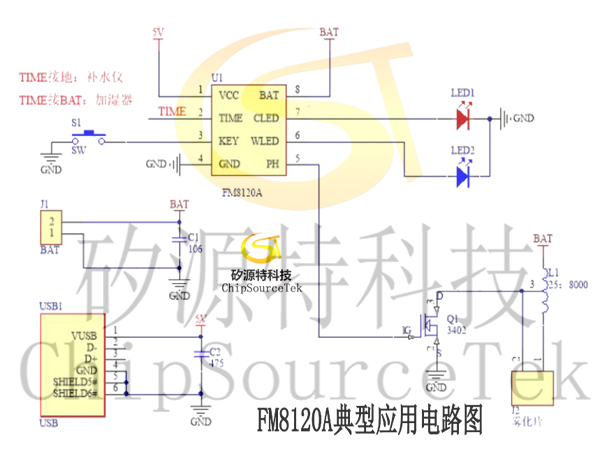

    FM8120A典型应用电路图:


    FM8120A PCB 画板注意事项:
        按键开启后,MOS、电感在极高的频率下工作,雾化片两端产生极高的振荡电压,使雾化器正常喷雾。同时电感也会产生干扰信号反馈到电源端,影响芯片对电池电压的检测。在芯片的正极,必须加上电容滤波。电容需在芯片的BAT脚旁,越近越好, 并且从BAT过来先经过电容后再到芯片的BAT脚。这样才能有效滤除电源干扰,否则芯片在低电检测时会出现误判。

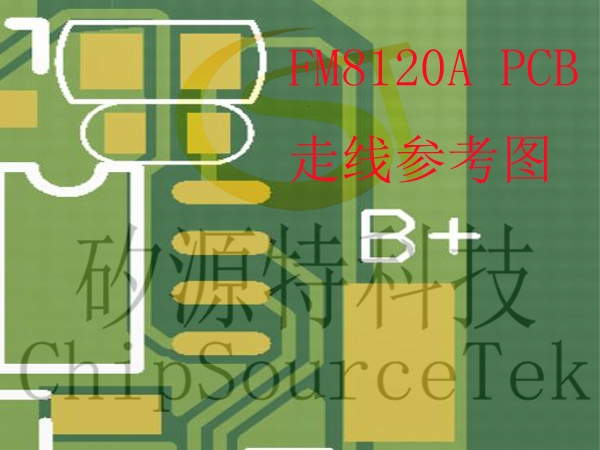

    FM8120A PCB 走线参考图如下:

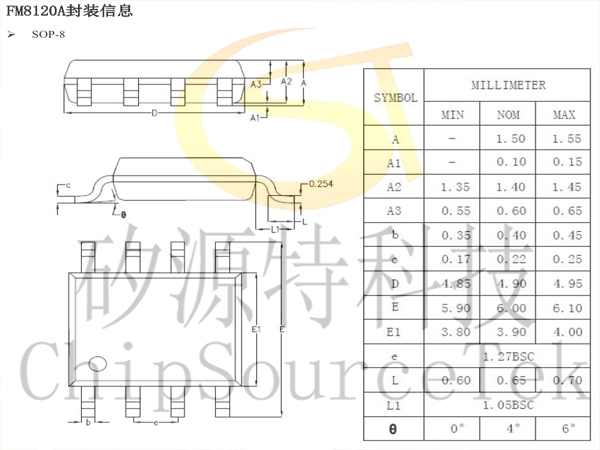

    FM8120A封装信息SOP-8:
