SC75XX

    SC75XX系列是采用CMOS工艺制造,低功耗的高压稳压器,最高输入电压可达18V,输出电压范围为2.0V~5.0V。

    它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。

    封装形式:TO-92、SOT89-3、SOT23-3
    SC75XX概述:
        SC75XX系列是采用CMOS工艺制造,低功耗的高压稳压器,最高输入电压可达18V,输出电压范围为2.0V~5.0V。它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。

    SC75XX特性:
    低功耗:≤3μA
    低跌落电压:典型值 0.1V
    低温漂:典型值 50 ppm/℃
    高的输入电压:最高可达 18V
    高精度的输出电压:容差为+3%
    封装形式:TO-92、SOT89-3、SOT23-3

    SC75XX应用:
    电池等电源的供电设备
    各种通信设备
    音频/视频设备
    安防监控设备

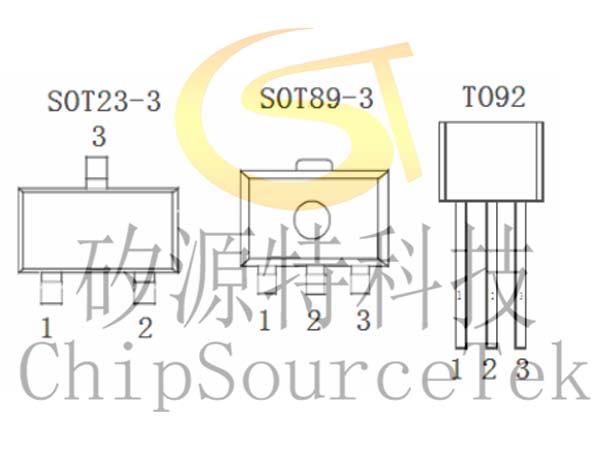

    SC75XX封装形式:
    SC75XX管脚功能定义:
    管脚序号
    管脚定义
    功能说明

    TO-92
    SOT89-3
    SOT23-3
    1
    1
    1
    GND
    芯片接地端
    2
    2
    3
    VIN
    启动输入端
    3
    3
    2
    VOUT
    芯片输出端
    型号选择:
    名称
    型号
    最高输入电压(V)
    输出电压(V)
    容差
    封装形式
    SC75XX
    SC7530
    18
    3.0
    ±3%
    TO92 SOT89‐3 SOT23‐3
    SC7533
    18
    3.3
    ±3%
    SC7536
    18
    3.6
    ±3%
    SC7544
    18
    4.4
    ±3%
    SC7550
    18
    5.0
    ±3%


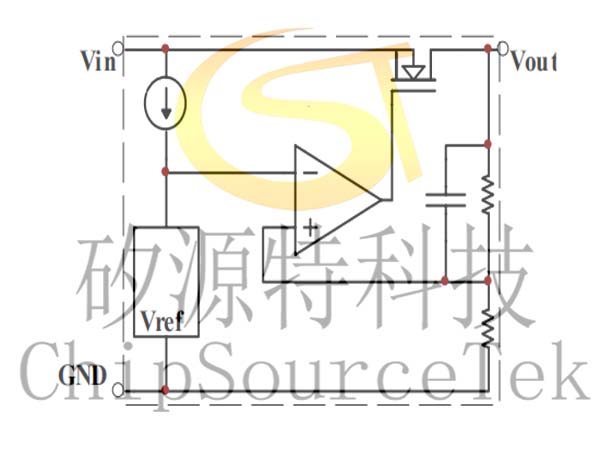

    SC75XX原理框图:

    SC75XX应用电路:

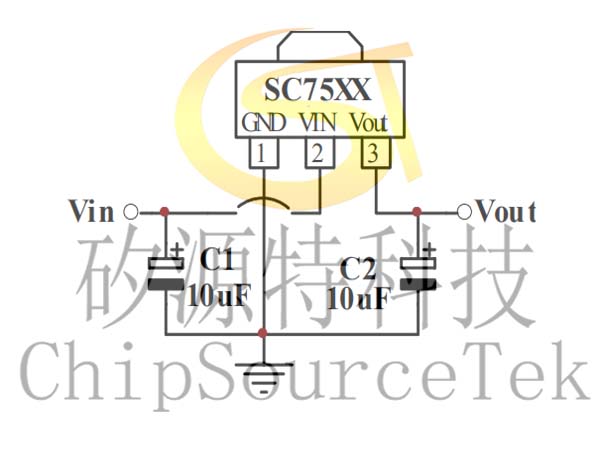

    1、基本电路

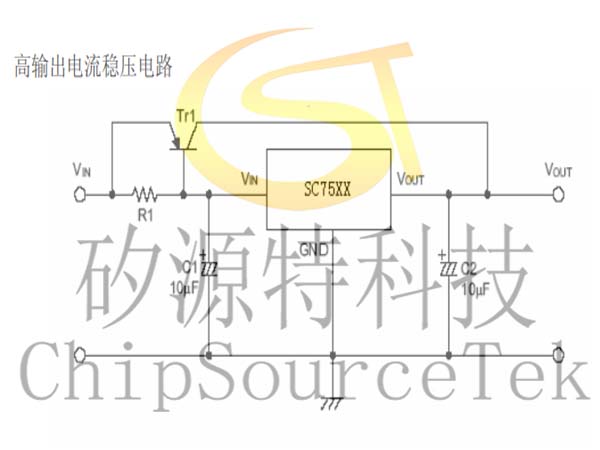

    2、高输出电流稳压电路

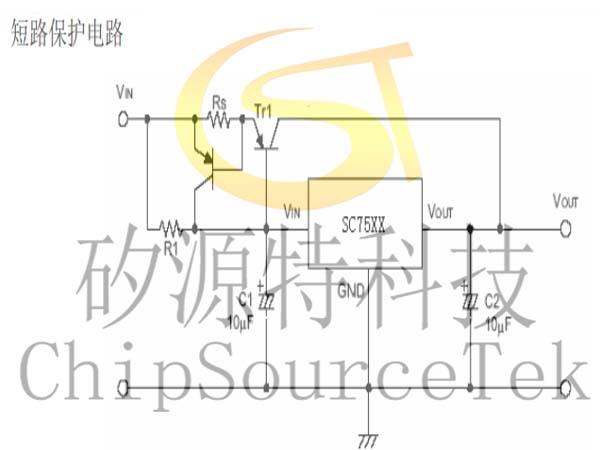

    3、 短路保护电路

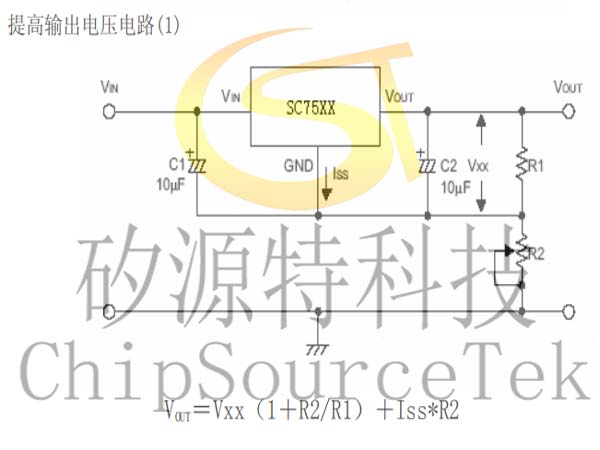

    4、 提高输出电压电路(1)

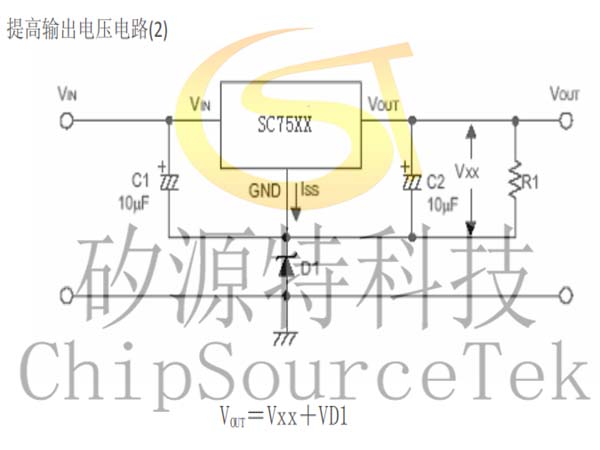

    5、 提高输出电压电路(2)

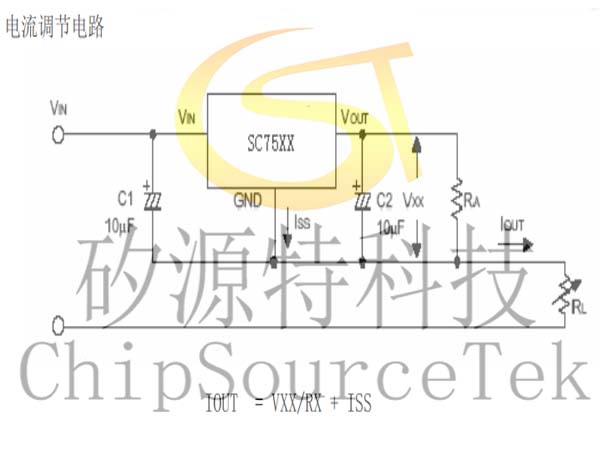

    6、 电流调节电路

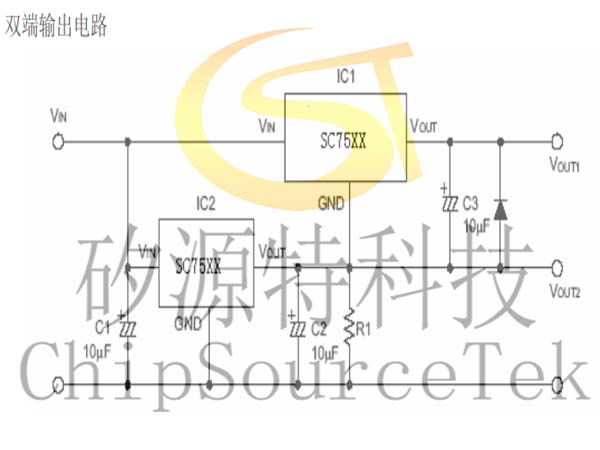

    7、 双端输出电路
    注示:“××”代表输出电压
