PD protocol chip

IPT2602

    IPT2602是一款USB端口快速充电协议控制芯片。IPT2602智能识别多种快速充电协议,对手机等受电设备进行快速充电。IPT2602根据受电设备发送的电压请求能够精确的调整VBUS输出电压,从而实现快速充电。

    IPT2602在调整5V输出电压前会自动检测连接的设备是否支持苹果快充协议。

    IPT2602支持NTC温敏电阻检测,可检测端口或设备温度,一旦其超过预设温度保护阈值则强制关闭各种类型快充协议响应,仅支持5V 输出充电。

    IPT2602可通过HVDCPEN/NTC脚开启或关闭高压快充功能。

    IPT2602采用SOP8封装。
    IPT2602概述:
        IPT2602是一款USB端口快速充电协议控制芯片。IPT2602智能识别多种快速充电协议,对手机等受电设备进行快速充电。IPT2602根据受电设备发送的电压请求能够精确的调整VBUS输出电压,从而实现快速充电。
        IPT2602在调整5V输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持,苹果设备会以最大电流充电。如果不支持,会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议,IPT2602将禁止输出电压调整,并配置供电设备为USB DCP,
    确保受电设备安全并获取最大电流充电。如果支持调压快充协议,则开始接受请求指令进行输出电压的调整。
        IPT2602支持NTC温敏电阻检测,可检测端口或设备温度,一旦其超过预设温度保护阈值则强制关闭各种类型快充协议响应,仅支持5V 输出充电。
        IPT2602可通过HVDCPEN/NTC脚开启或关闭高压快充功能,使得应用更灵活。
        IPT2602采用SOP8封装。

    IPT2602特性:
    支持华为 FCP 快速充电协议
    支持三星 AFC 快速充电协议
    支持高通 QC3.0/QC2.0 快速充电协议
        QC3.0 Class A:3.6V~12V
        QC3.0 Class B:3.6V~20V
        QC2.0 Class A:5V,9V,12V
        QC2.0 Class B:5V,9V,12V,20V
    支持 MTK PE+快充协议
    支持在D+和D-加载2.7V电压的USB DCP,可为苹果设备提供最大 2.4A 充电电流
    符合 USB BC1.2 协议,支持 USB DCP 短接 D+和 D-
    符合中国电信行业标准 YD/T 1591-2009,
    支持短接 D+和 D-
    支持 NTC 温度保护功能
    自动为接入设备切换适用协议
    5V 供电功耗低至 1mW
    IPT2602采用SOP8封装
    IPT2602应用:
    适配器
    车载充电器
    其他 USB 端口充电器
    移动电源

    IPT2602典型应用图(无 NTC)

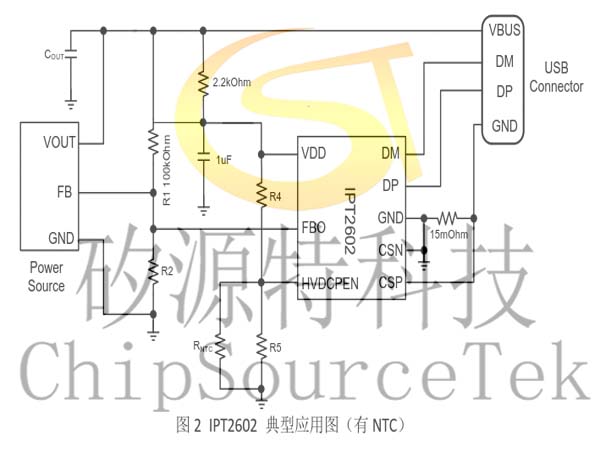

    IPT2602典型应用图(有 NTC)

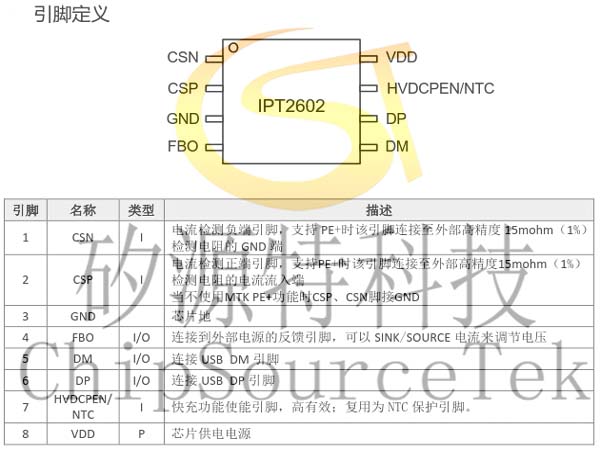

    IPT2602引脚定义:


    IPT2602订购信息:

    Part Number QC Class Marking Package
    IPT2602 A 类 2602
    XXXX
    SOP8
    IPT2602CB B 类 2602CB
    XXXX
