IPT2601概述
IPT2601是一款USB端口快速充电协议控制芯片。IPT2601智能识别多种快速充电协议,对手机等受电设备进行快速充电。
IPT2601根据受电设备发送的电压请求能够精确的调整VBUS 输出电压,从而实现快速充电。IPT2601在调整5V输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持,苹果设备会以最大电流充电。如果不支持,会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议,IPT2601将禁止输出电压调整,并配置供电设备为USB DCP,确保受电设备安全并获取最大电流充电。如果支持调压快充协议,则开始接受请求指令进行输出电压的调整。
IPT2601可通过QC_EN开启或关闭高压快充功能,使得应用更灵活。
IPT2601采用SOT23-6封装。
IPT2601根据受电设备发送的电压请求能够精确的调整VBUS 输出电压,从而实现快速充电。IPT2601在调整5V输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持,苹果设备会以最大电流充电。如果不支持,会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议,IPT2601将禁止输出电压调整,并配置供电设备为USB DCP,确保受电设备安全并获取最大电流充电。如果支持调压快充协议,则开始接受请求指令进行输出电压的调整。
IPT2601可通过QC_EN开启或关闭高压快充功能,使得应用更灵活。
IPT2601采用SOT23-6封装。
IPT2601特性:
支持华为FCP快速充电协议
支持三星AFC快速充电协议
支持高通QC3.0/QC2.0快速充电协议
支持在D+和D-加载2.7V电压的USB DCP,可为苹果设备提供最大 2.4A 充电电流
符合 USB BC1.2 协议,支持USB DC短接D+和D-
符合中国电信行业标准 YD/T 1591-2009,支持短接D+和D-
自动为接入设备切换适用协议
5V供电功耗低至1mW
IPT2601采用SOT23-6封装。
IPT2601应用
适配器
车载充电器
其他 USB 端口充电器
移动电源

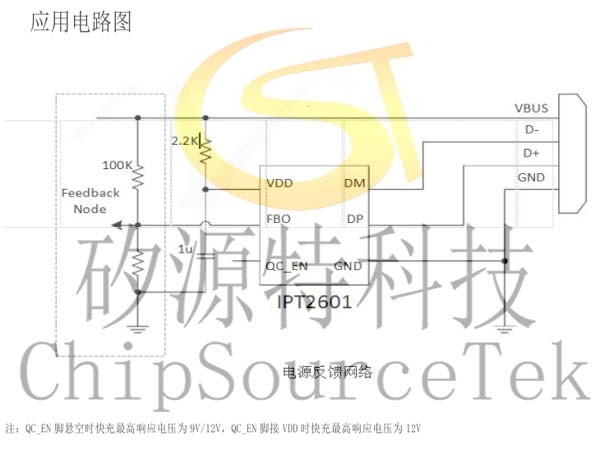

IPT2601典型应用电路图

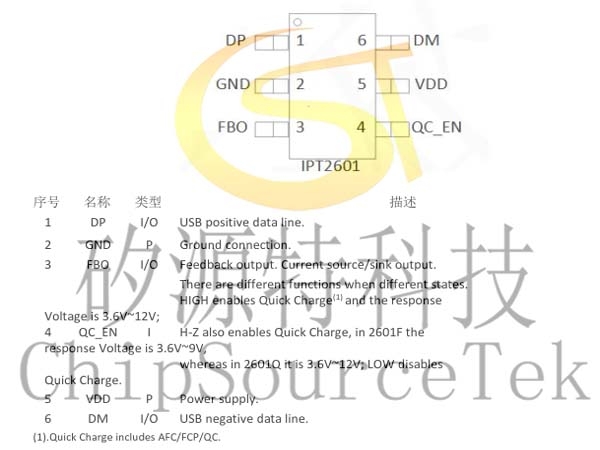

IPT2601引脚定义:
IPT2601订购说明:
料号 | 印字 | QC_EN | 封装 |
IPT2601F | 2601 XXXXF |
悬空:快充响应最高电压为 9V | SOT23-6 |
IPT2601Q | 2601 XXXXQ |
悬空:快充响应最高电压为 12V |
印字说明 :
第一行 , 2601:芯片型号;
第二行 , XXXX+X:Lot Number+软件版本 。
