PD协议

XPD738

    XPD738是一款集成USB Type-C、USB Power Delivery(PD)2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0快充协议、华为FCP/SCP/HVSCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备 2.4A充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。

    当Type-C和Type-A其中一个端口接入设备时,Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时,XPD738会将输出电压降至 5V给设备供电。特别的,当Type-A口一直连接苹果充电线但未接入苹果手机时,Type-C口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。XPD738完美解决了 Type-A和Type-C口连接充电线应用时的快充难题。此外,Type-A口充饱关断电流阈值低至 10mA,可支持智能穿戴设备小电流充电。

      XPD738采用TSSOP16封装,外围简洁,很容易通过USB PD认证测试。
    XPD738概述:
        XPD738是一款集成USB Type-C、USB Power Delivery(PD)2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0快充协议、华为FCP/SCP/HVSCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备 2.4A充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。
        XPD738内置的Type-C协议可以支持Type-C设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD738集成的PD协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        当Type-C和Type-A其中一个端口接入设备时,Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时,XPD738会将输出电压降至 5V给设备供电。特别的,当Type-A口一直连接苹果充电线但未接入苹果手机时,Type-C口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。XPD738完美解决了 Type-A和Type-C口连接充电线应用时的快充难题。此外,Type-A口充饱关断电流阈值低至 10mA,可支持智能穿戴设备小电流充电。
        XPD738通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压。不管是启动还是调压过程,都具备软启动功能,实现电压平顺过渡。
        XPD738内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS输出前会监测端口电压是否处于安全状态)。
        XPD738集成10mΩ VBUS功率开关管,集成10mΩ电流检测电阻,内置VPWR和VBUS双放电通路,节省了外围器件,发生错误时可以快速关闭输出并恢复到安全状态。
        XPD738采用TSSOP16封装,外围简洁,很容易通过USB PD认证测试。

    XPD738特性。
    通过 USB PD3.0 认证(TID:3479)
    支持 USB Type -C 协议
        - 配置为 DFP(Source)
        - 广播 3A/1.5A 电流
    支持 USB Power Delivery(PD)2.0 和 3.0以及 PPS 协议
        - 集成完整 PD 分层通信协议
        - PDO 可配置:5V,9V,12V,15V,20V
        - 输出功率高至 65W
        - APDO 可配置:5V Prog,9V Prog,15V Prog,20V Prog
    支持 Quick Charge 3.0+/3.0/2.0 协议
        - 支持小米 CHARGE TURBO 27W 协议
    支持华为 FCP/SCP/HVSCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    集成恒压(CV)环路控制
    集成 10mΩ VBUS 通路功率开关管
    集成 10mΩ电流检测电阻
    内置 VPWR 和 VBUS 双放电通路
    支持线损补偿功能
    支持 USB Type-A 和 Type-C 双口工作模式
        - 独立工作都有快充,同时工作回 5V
        - A 口连接苹果充电线但未接入苹果手机时,C 口仍然有快充
    A 口充饱关断电流阈值 10mA,小电流充电
    安全性
        - 过压/欠压保护
        - 过流保护
        - 过温保护
    CC1/CC2/DP1/DM1/DP2/DM2 过压保护
    ESD 特性± 4KV
    XPD738采用TSSOP16封装

    XPD738应用:
    AC-DC 适配器
    USB 充电设备

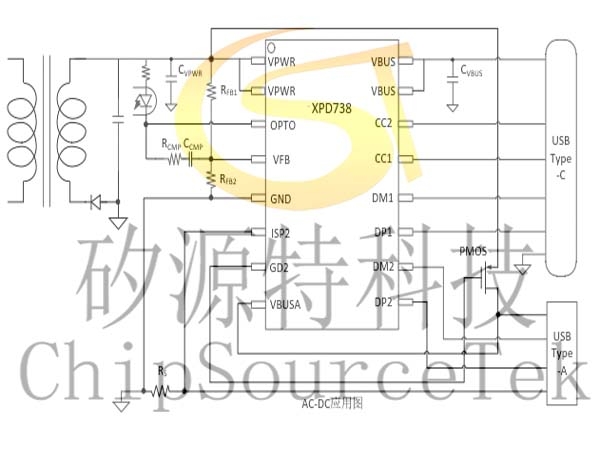

    XPD738 AC-DC典型应用简图:



    XPD738 DC-DC典型应用简图:

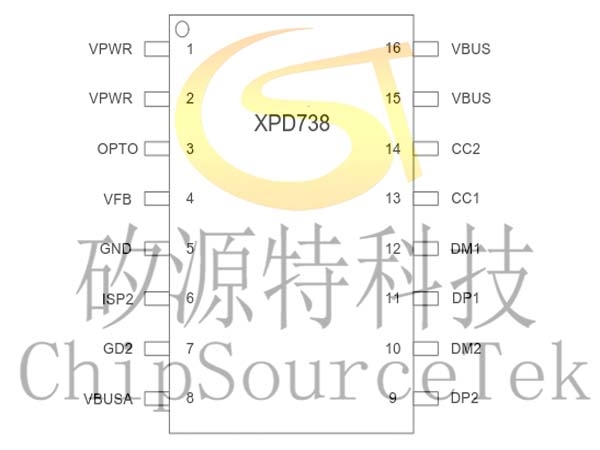

    XPD738引脚示意图:

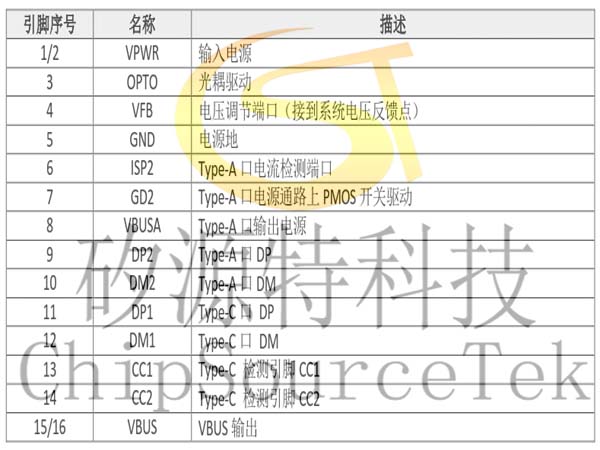

    XPD738引脚定义:

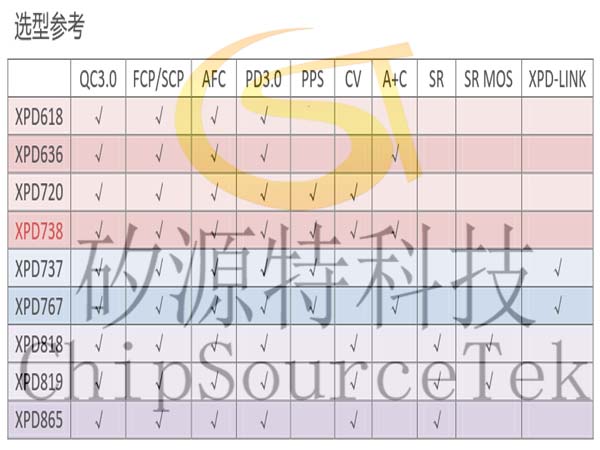

    XPD738选型
    参考

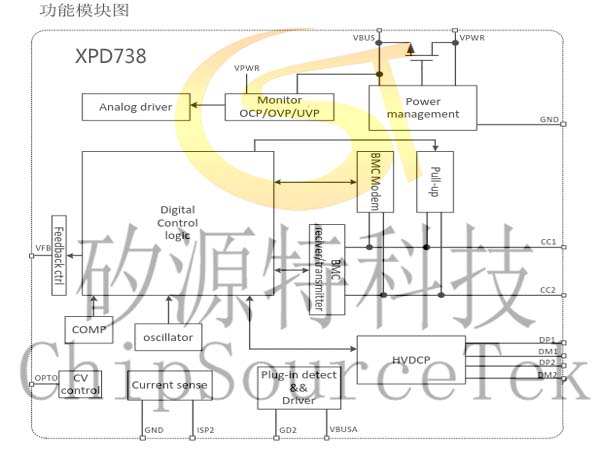

    XPD738功能模块图:



    XPD738订购信息:
    料号配置 USB Type-C端口PDO和APDO配置 QC配置 印字 封装
    XPD738A PDO : 5V/3A, 9V/2.22A ClassA XPD738
    XXXXX
    TSSOP16
    3K/盘
    XPD738B PDO : 5V/3A, 9V/2.22A, 12V/1.67A ClassA
    XPD738BP PDO : 5V/3A, 9V/2.22A, 12V/1.67A
    APDO1 : 3.3-5.9V/3A
    APDO2 : 3.3-11V/1.8A
    ClassA
    XPD738APS25 PDO : 5V/3A, 9V/2.77A
    APDO1 : 3.3-5.9V/3A
    APDO2 : 3.3-11V/2.25A
    ClassA
    XPD738APS30 PDO : 5V/3A, 9V/2.77A
    APDO1 : 3.3-5.9V/3A
    APDO2 : 3.3-11V/2.75A
    ClassA
    XPD738D30 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A,20V/1.5A ClassB
    XPD738DP30 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A,20V/1.5A
    APDO1 : 3.3-11V/3A
    APDO2 : 3.3-16V/2A
    ClassB
    XPD738D45 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/3A,20V/2.25A ClassB
    XPD738DP45 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A,20V/2.25A
    APDO1 : 3.3-11V/3A
    APDO2 : 3.3-21V/2.15A
    ClassB
    XPD738DP45 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A,20V/2.25A
    APDO1 : 3.3-11V/3A
    APDO2 : 3.3-21V/2.15A
    ClassB
    XPD738D60 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/3A,20V/3A ClassB
    XPD738DP60 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A,20V/3A
    APDO1 : 3.3-11V/3A
    APDO2 : 3.3-21V/2.85A
    ClassB
    可定制 可定制
    印字说明 :
    第一行 , XPD738:芯片型号;
    第二行 , XXXXX:Lot Number,XX:版本信息 。
    注 1:以上料号 A 口默认不开启 SCP,如需要支持 SCP,需要定制,且如果开启为更好兼容 SCP,5V
    初始电压需设置为 5.2V ;
    注 2:QC 支持的最高电压与 PDO 广播的最高电压一致,而与 APDO 广播电压无关。
