XPD736概述:
XPD736是一款集成USB Type-C、USB Power Delivery (PD)2.0/3.0 以及PPS、QC3.0/2.0 CLASS A快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备 2.4A充电规范的多功能USB Type-C和Type-A双端口控制器。
XPD736内置的Type-C 协议可以支持Type-C设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD736集成的PD协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
当Type-C和Type-A其中一个端口接入设备时,Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时,XPD736会将输出电压降至5V给设备供电。特别的,当Type-A口一直连接苹果充电线但未接入苹果手机时,Type-C口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。XPD736 完美解决了Type-A和Type-C口连接充电线应用时的快充难题。此外,Type-A口充饱关断电流阈值低至10mA,可支持智能穿戴设备小电流充电。
XPD736通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压。不管是启动还是调压过程,都具备软启动功能,实现电压平顺过渡。
XPD736内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态)。
XPD736集成20mΩ VBUS通路功率开关管,内置VPWR和VBUS双放电通路,节省了外围器件,在发生错误时可以快速关闭输出并恢复到安全状态。
XPD736采用TSSOP16封装,外围简洁,很容易通过USB PD认证测试。
XPD736特性:
通过 USB PD3.0 认证(TID:3479)
支持 USB Type -C 协议
- 配置为 DFP(Source)
广播 3A/1.5A 电流
支持 USB Power Delivery(PD)2.0 和 3.0以及 PPS 协议
- 集成完整 PD 分层通信协议
- PDO 可配置:5V,9V,12V,15V
- 输出功率高至 45W
- APDO 可配置:5V Prog,9V Prog,15V Prog
支持 Quick Charge 3.0/2.0 协议
支持华为 FCP/SCP 协议
支持三星 AFC 协议
支持 USB BC1.2 DCP
支持 Apple 2.4A 充电规范
集成恒压(CV)环路控制
集成 VBUS 通路低阻抗功率开关管
内置 VPWR 和 VBUS 双放电通路
支持线损补偿功能
支持 USB Type-A 和 Type-C 双口工作模式
- 独立工作都有快充,同时工作回 5V
- A 口连接苹果充电线但未接入苹果手机时,C 口仍然有快充
A 口充饱关断电流阈值 10mA,小电流充电
安全性
- 过压/欠压保护
- 过流保护
- 过温保护
CC1/CC2/DP1/DM1/DP2/DM2 过压保护
ESD 特性± 4KV
XPD736采用TSSOP16封装
XPD736应用:
AC-DC 适配器
带 USB 端口排插
USB 充电设备

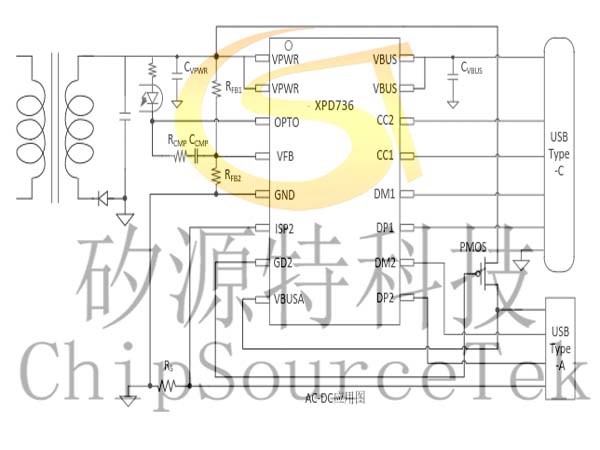

XPD736 AC-DC典型应用简图:

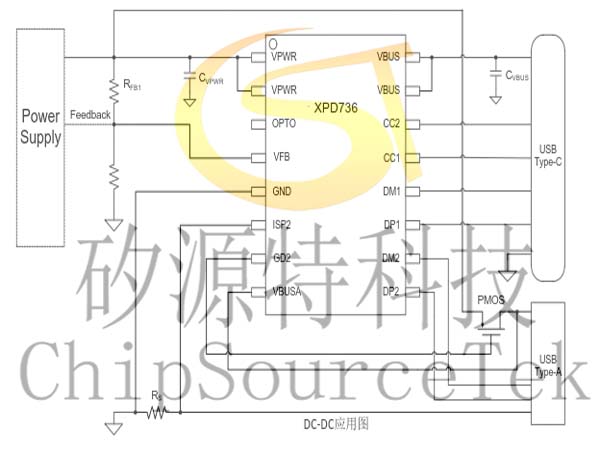

XPD736 DC-DC典型应用简图:
XPD736 AC-DC典型应用简图:
XPD736 DC-DC典型应用简图:

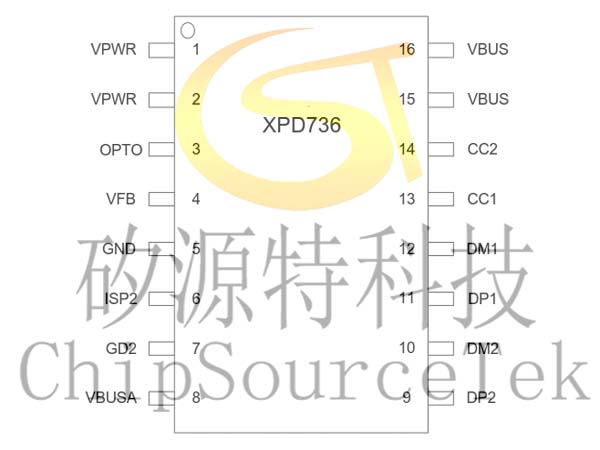

XPD736引脚示意图:
XPD736引脚定义:
引脚序号
|
名称
|
描述
|
1/2
|
VPWR
|
输入电源
|
3
|
OPTO
|
光耦驱动
|
4
|
VFB
|
电压调节端口(接到系统电压反馈点)
|
5
|
GND
|
电源地
|
6
|
ISP2
|
Type-A 口电流检测端口
|
7
|
GD2
|
Type-A 口电源通路上 PMOS 开关驱动
|
8
|
VBUSA
|
Type-A 口输出电源
|
9
|
DP2
|
Type-A 口 DP
|
10
|
DM2
|
Type-A 口 DM
|
11
|
DP1
|
Type-C 口 DP
|
12
|
DM1
|
Type-C 口 DM
|
13
|
CC1
|
Type-C 检测引脚CC1
|
14
|
CC2
|
Type-C 检测引脚CC2
|
15/16
|
VBUS
|
VBUS 输出
|
XPD736订购信息:
料号 | USB Type-C端口PDO和APDO配置 | 印字 | 封装 |
XPD736B18 | PDO : 5V/3A, 9V/2A, 12V/1.5A | XPD736 XXXXX+XX |
TSSOP16 |
XPD736B18U | PDO : 5V/3A, 9V/2A, 12V/1.5A A 口支持 SCP : 4.5V/5A , 5V/4.5A |
||
XPD736A20 | PDO : 5V/3A, 9V/2.25A | ||
XPD736B20 | PDO : 5V/3A, 9V/2.25A, 12V/1.5A | ||
XPD736B21 | PDO : 5V/3A, 9V/2.25A, 12V/1.75A | ||
XPD736B36 | PDO : 5V/3A, 9V/3A, 12V/3A | ||
XPD736C36 | PDO : 5V/3A, 9V/3A, 12V/3A, 15V/2.5A | ||
XPD736BP18 | PDO : 5V/3A, 9V/2A, 12V/1.5A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/1.65A |
||
XPD736APS25 | PDO : 5V/3A, 9V/2.75A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.75A |
||
XPD736CP30 | PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A APDO1 : 3.3-11V/3A APDO2 : 3.3-16V/2A |
||
XPD736C45 | PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A | ||
XPD736CP45 | PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A APDO1 : 3.3-11V/3A APDO2 : 3.3-16V/2.8A |
||
可定制 | 可定制 |
印字说明 :
第一行 , XPD736:芯片型号;
第二行 , XXXXX:Lot Number,XX:版本信息 。
以上料号 A 口默认不开启 SCP(XPD736B18U 除外),如需要支持 SCP,下单时需提前说明 。

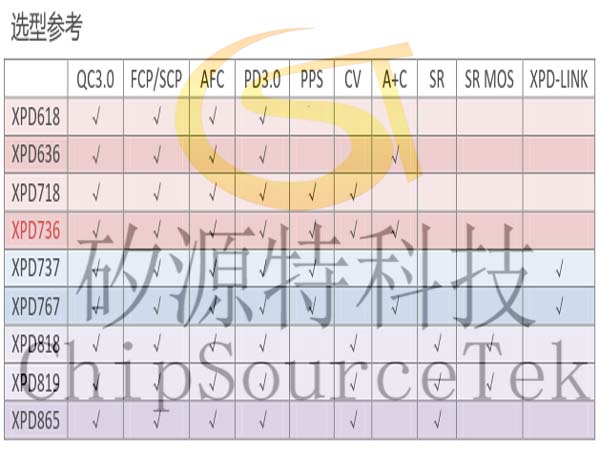

XPD736选型参考:
XPD736功能模块图:
XPD736选型参考:
XPD736功能模块图:
