CLASS AB/D 内置升压功放

HAA9802

    HAA9802是一款电容式升压,带防破音、AB/D类可切换功能,可以为4Ω的负载提供最高5.4W连续输出功率的单声道音频功率放大器。
    HAA9802内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,HAA9802还具备动态升压的功能。
    HAA9802的全差分输入架构和极高的PSRR有效地提高了HAA9802对RF噪声的抑制能力。HAA9802具有极低的关断电流,
    HAA9802提供带散热片的ESOP10L封装

    HAA9802概述
        HAA9802是一款电容式升压,带防破音、AB/D类可切换功能,可以为4Ω的负载提供最高5.4W连续输出功率的单声道音频功率放大器。
        HAA9802内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,防止输出发生削顶失真,实现更加舒适的听觉感受,HAA9802还具备动态升压的功能,当输入信号很小的时候电荷泵不升压,为直通模式降低功耗提高效率;当输入信号较大,需要提供更大的动态范围时启动电荷泵升压,在效率和输出功率之间取得完美的平衡。
        HAA9802的全差分输入架构和极高的PSRR有效地提高了HAA9802对RF噪声的抑制能力。
        HAA9802具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
        HAA9802提供带散热片的ESOP10L封装

    HAA9802工作特性:
    HAA9802是AB类、D类切换功能
      4种防破音可选
      自适应升压功能,Charge_pump升压至6.6V
      D类输出功率:
            -5.4W (VDD=4.5V, RL =4Ω,NCN OFF THD+N=10%)
            -5.2W (VDD=4.2V, RL =4Ω,NCN OFF THD+N=10%)
     AB类输出功率:
            -2W (VDD=4.2V, RL =4Ω,升压关闭 THD+N=10%)
      工作电压:2.8V to 5.5V
      低失真和低噪声
      开启、关闭POP-click抑制功能
      关断电流(<1uA)
      OCP、OTP、UVLO保护功能
    HAA9802提供带散热片的ESOP10L封装

    HAA9802应用
    扩音器
    便携式音箱 / 插卡音箱
    蓝牙音箱 / AI音箱

    HAA9202订购信息:

    HAA9802

    ESOP10L

    HAA9802

    XXXXXXX

    4000/

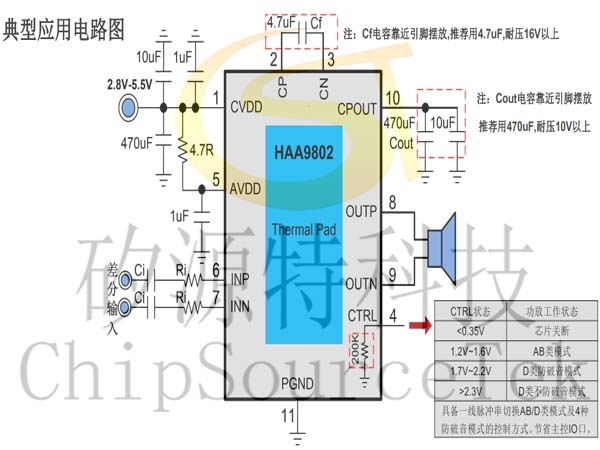

    HAA9802典型应用电路图


    HAA9802

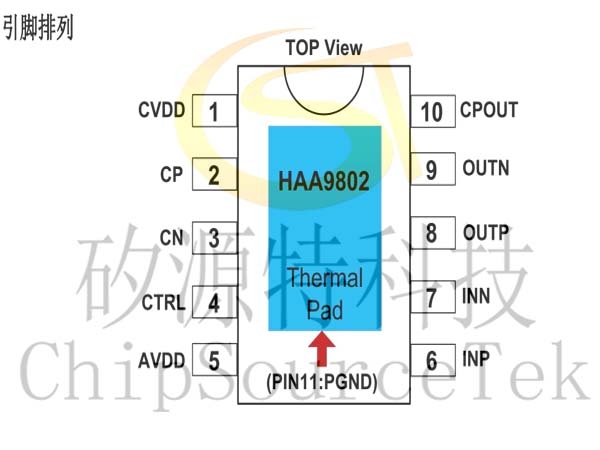

    功放管脚脚位图


    HAA9802

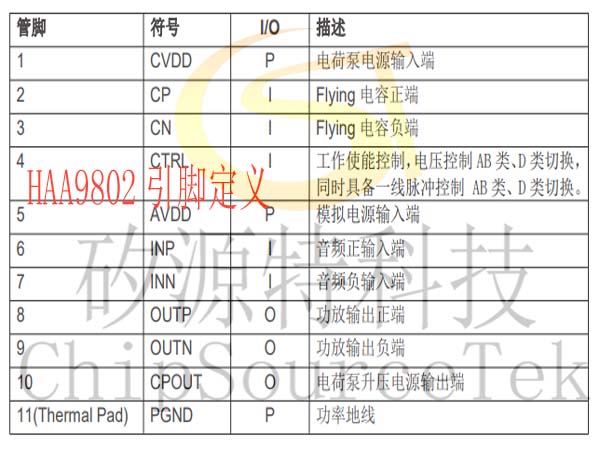

    引脚定义:



    HAA9802

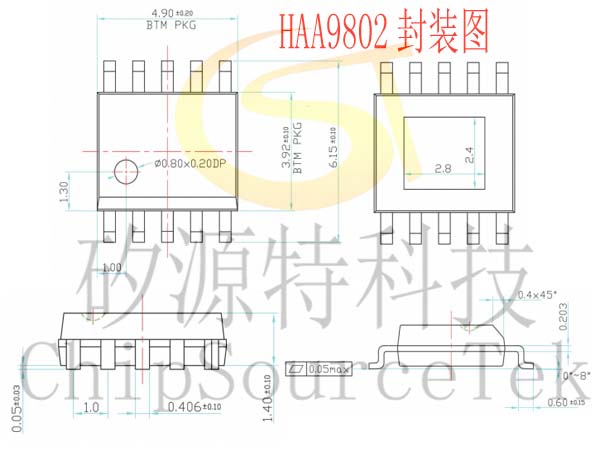

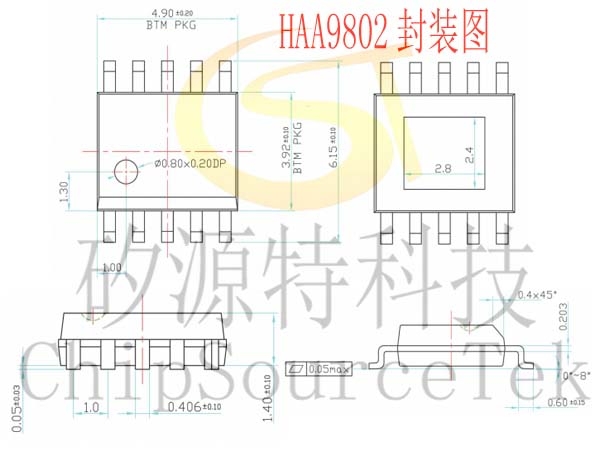

    封装图:
