马达驱动

CST6107

    CST6107是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A,峰值可达2.5A。该芯片内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。
    全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。极小的电路静态功耗(小于1uA),可以使CST6107的应用范围更加广泛。
    CST6107提供DFN8-2mm*2mm*0.55mm封装。
    CST6107概述:
        CST6107是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A,峰值可达2.5A。该芯片内置功率MOS全桥驱动,可实现驱动前进、后退、停止及刹车功能,同时内置了过温保护电路,保证了芯片运行的安全性。
        全桥驱动架构以及驱动方式,可以节省外围滤波电路,节省成本且方便应用。极小的电路静态功耗(小于1uA),可以使CST6107的应用范围更加广泛。
        CST6107提供DFN8-2mm*2mm*0.55mm封装。

    CST6107
    特点:
        采用单通道全桥功率驱动结构
        工作电压范围 (1.5V~7V)
        最大连续输出电流可达1.8A
        最大峰值输出电流可达2.5A
        包含正转/反转/停止/刹车等功能
        极低的静态电流  (typ.0.1uA)
        低导通电阻(0.4Ω/1000mA)
        内置带迟滞效应的热保护功能  (TSD)
        封装形式:DFN8-2mm*2mm*0.55mm

    CST6107
    产品应用:
        玩具直流刷式电机驱动
        微型机器人设备
        电动牙刷
        电子锁

    CST6107

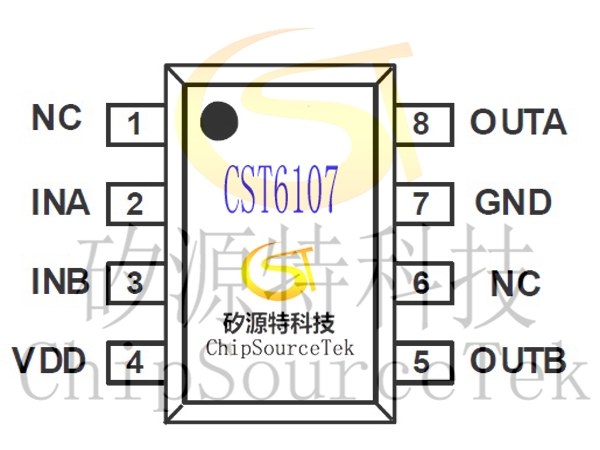

    引脚示意图及说明:

    序号
    引脚名称
    输入/输出
    引脚说明
    1
    NC
    --
    悬空脚
    2
    INA
    I
    控制信号A输入端
    3
    INB
    I
    控制信号B输入端
    4
    VDD
    I
    电源
    5
    OUTB
    O
    驱动B输出端
    6
    NC
    --
    悬空脚
    7
    GND
    I
    8
    OUTA
    O
    驱动A输出端

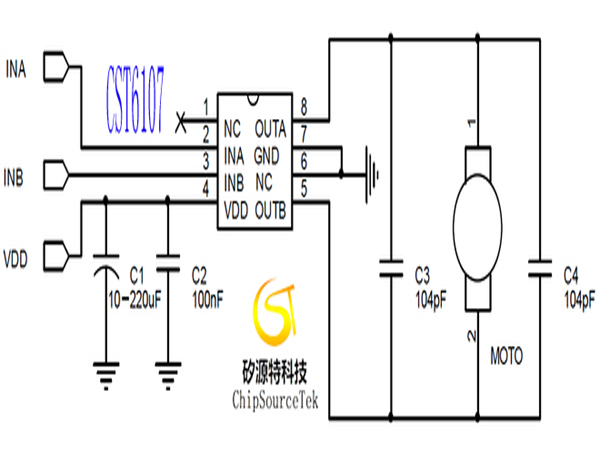

    CST6107典型应用电路:
    注:1、图中C4/104P电容为并接于马达上而非置于PCB上。如马达上未并接的话,可在PCB上预留位置。
        2、相比市场上同类型产品一般应用可以省去图中的C1、C2、C3,减少了外围器件,节省了成本。
    CST6107特别注意事项:
        在不同的应用中,C1、C2 可考虑只贴一个:在4.5V 应用中建议用一个1uF 或以上,使用贴片电容;在6V 应用中建议用一个大电容220uF+100nF 贴片电容;C1、C2 均靠近IC 之VDD 管脚放置且电容的负极和IC的GND 端之间的连线也需尽量短。即不要电容虽然近,但布线、走线却绕得很远。当应用板上有大电容在为其它芯片滤波时且离CST6107较远也需按如上要求再放置一个小电容于CST6107 的VDD 脚上。图中C4(100nF)电容优先接于马达上,当马达上不方便焊此电容时,则将其置于PCB 上(即C3)。
        CST6107的一般低压应用可以省去C1、C2和C3电容,如果电源波动较大,或者输出驱动电流较大则建议加电容C2和C3。可根据实际情况选择。
        CST6107 对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。
        马达启动瞬间的电流值建议不要超过芯片的峰值2.5A。
        马达堵转会因为马达的不同而有不同的峰值电流, 如果马达堵转的峰值电流过大可能会烧毁 IC。


    CST6107功能描述:
    逻辑真值表
    INA
    INB
    OUTA
    OUTB
    功能
    L
    L
    Hi-Z
    Hi-Z
    待机
    H
    L
    H
    L
    前进
    L
    H
    L
    H
    后退
    H
    H
    L
    L
    刹车

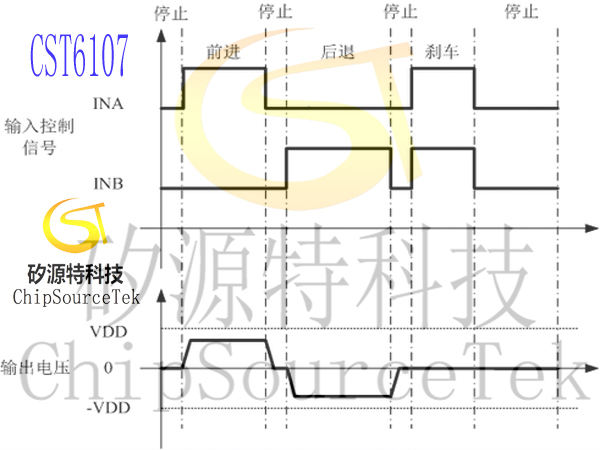

    CST6107波形图:

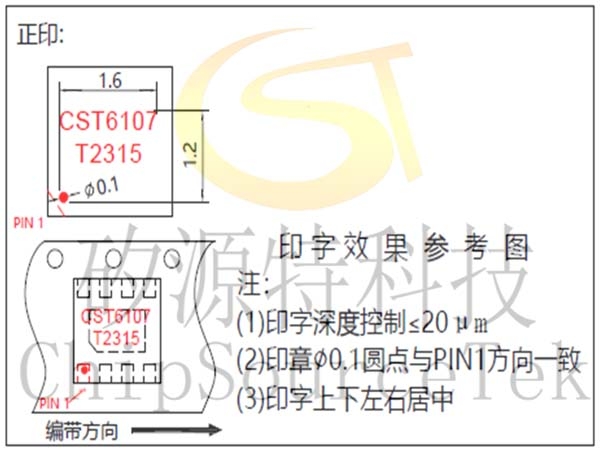

    CST6107封装图:
