CST6116是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达600mA(VDD=4V,RL=5Ω)，峰值电流可达1A。该芯片内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。

全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。
CST6116内置带迟滞效应的热保护功能，并且具有极小的电路静态功耗（小于1uA）。

CST6116概述:

全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。
CST6116置带迟滞效应的热保护功能，并且具有极小的电路静态功耗（小于1uA）。

CST6116特点:

单通道全桥驱动电路

工作电压范围 (1.5V~6V)

低待机电流 (typ.0.1uA)

有正转/反转/停止/刹车四个功能

内置带迟滞效应的过热保护电路(TSD)

封装形式：SOT23-6

CST6116应用:

直流刷式电机驱动

玩具汽车马达驱动

玩具飞机尾翼马达驱动

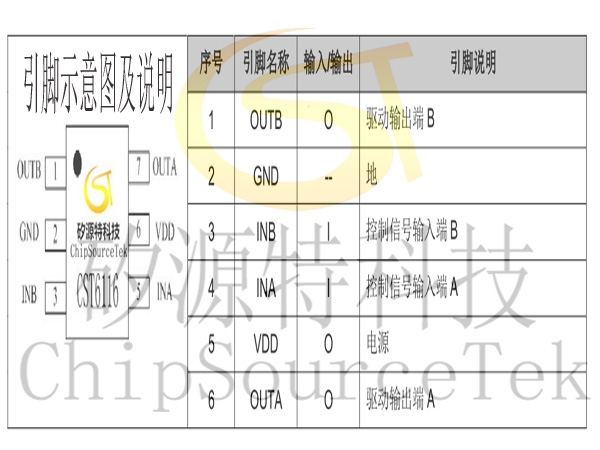

CST6116引脚示意图及说明:

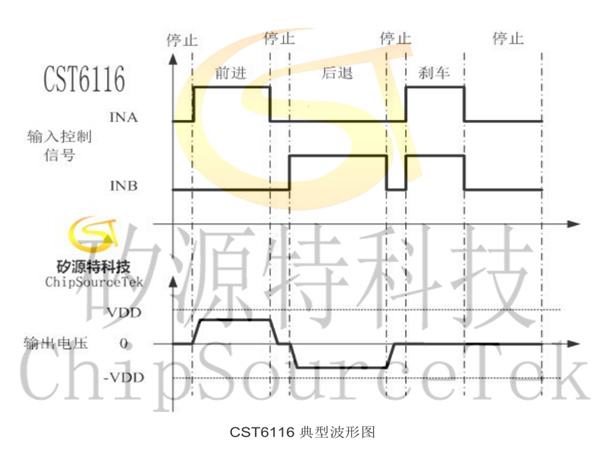

CST6116典型波形图:

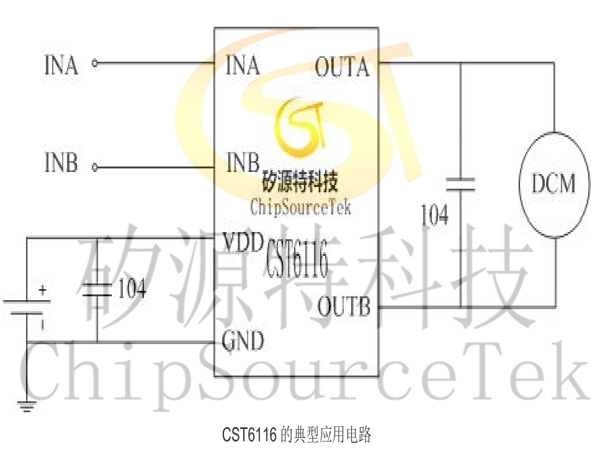

CST6116典型应用电路:

CST6116特别注意事项

CST6116电源到地一般推荐加104电容。如果电源波动较大，或者输出驱动电流较大，则建议加 10uF-330uF 电解电容，可根据实际情况选择。

CST6116对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。

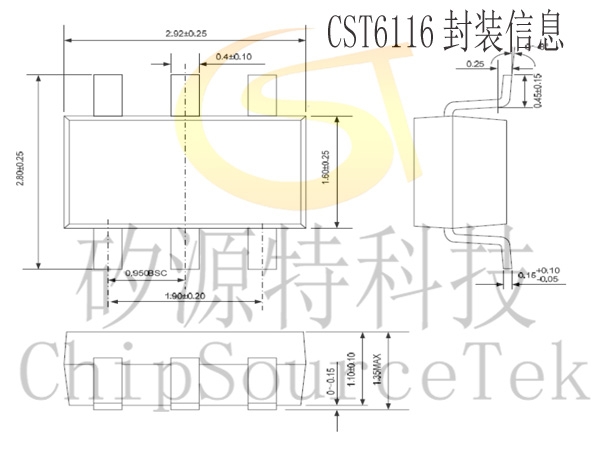

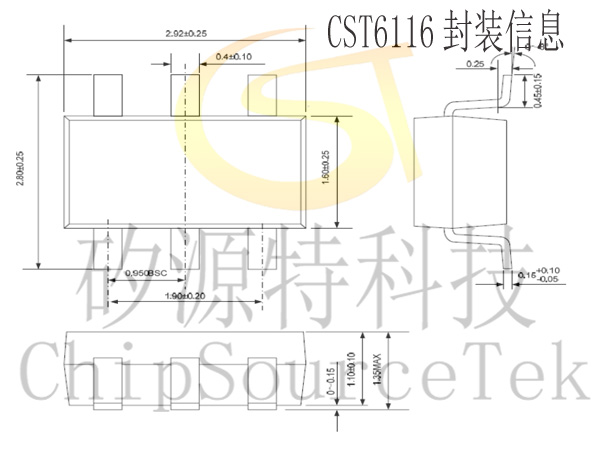

CST6116封装信息:
