PD protocol chip

XPD865

    XPD865是一款集成USB Type-C、USB Power Delivery(PD)2.0/3.0以及QC3.0/2.0CLASS A/CLASS B快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器,为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C充电解决方案。

    XPD865内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS输出前会监测端口电压是否处于安全状态)。特别的,XPD865内建保护机制可以确保在DP/DM或者CC1/CC2与VBUS发生短路情况下,输出电压不会误动作。

    XPD865集成25mΩ VBUS通路功率开关管和内部放电通路,节省了外围器件,在发生错误时可以快速关闭输出并恢复到安全状态。

    XPD865提供TSSOP-16、QFN4x4-20封装。
    XPD865概述:
        XPD865是一款集成USB Type-C、USB Power Delivery(PD)2.0/3.0以及QC3.0/2.0CLASS A/CLASS B快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器,为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C充电解决方案。
        XPD865内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统,智能识别插头的正插与反插,并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        XPD865内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS输出前会监测端口电压是否处于安全状态)。特别的,XPD865内建保护机制可以确保在DP/DM或者CC1/CC2与VBUS发生短路情况下,输出电压不会误动作。
        XPD865集成25mΩ VBUS通路功率开关管和内部放电通路,节省了外围器件,在发生错误时可以快速关闭输出并恢复到安全状态。
        传统的SR电流感测方法是测量整流MOSFET漏极电压,但对于不良PCB布局引入噪声很敏感。与之不同的是,XPD865采用新颖的线性预测时序控制电路来估计SR电流过零瞬间,而无需外部电流感测电路。空载时XPD865的SR控制器进入绿色模式,关闭SR MOSFE 以进一步降低系统总功耗。
        XPD865提供TSSOP-16、QFN4x4-20封装。

    XPD865特性:
    通过 USB PD3.0 认证(TID:3740)
    支持 USB Type -C 协议
        - 配置为 DFP(Source)
        - 广播 3A 电流
    支持 USB Power Delivery(PD)2.0 和 3.0协议
        - 集成完整 PD 分层通信协议
        - PDO 可配置:5V,9V,12V,15V,20V
        - 输出功率高至 65W
    支持 Quick Charge 3.0/2.0 协议
        -支持小米 Charge Turbo
    支持华为 FCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    集成恒压(CV)环路控制
    集成 VBUS 通路 25mΩ低阻抗功率开关管
    XPD865提供TSSOP-16、QFN4x4-20二种封装

    XPD865应用:
    AC-DC 适配器
    USB 充电设备

    XPD865

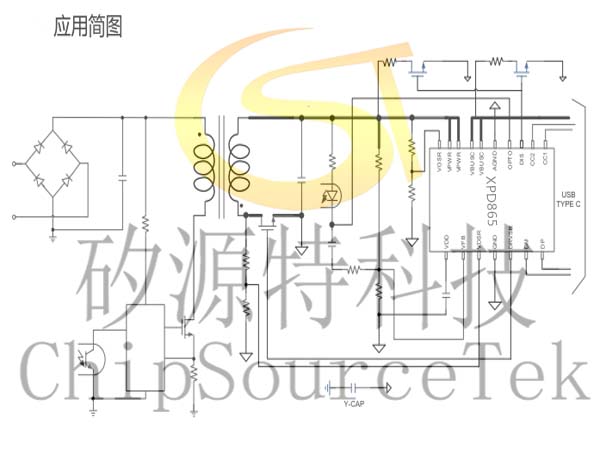

    典型应用简图:



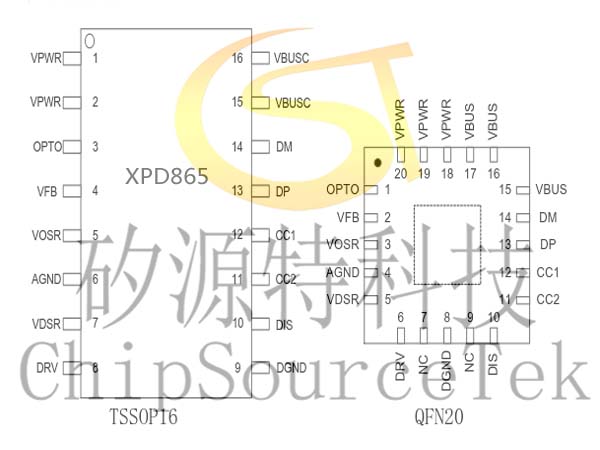

    XPD865引脚定义:




    XPD865
    选型参考:

    QC3.0 FCP/ SCP AFC PD3.0 PPS CV A+C SR SR MOS XPD-LINK
    XPD618






    XPD636





    XPD718




    XPD736



    XPD737




    XPD767



    XPD818



    XPD819



    XPD865





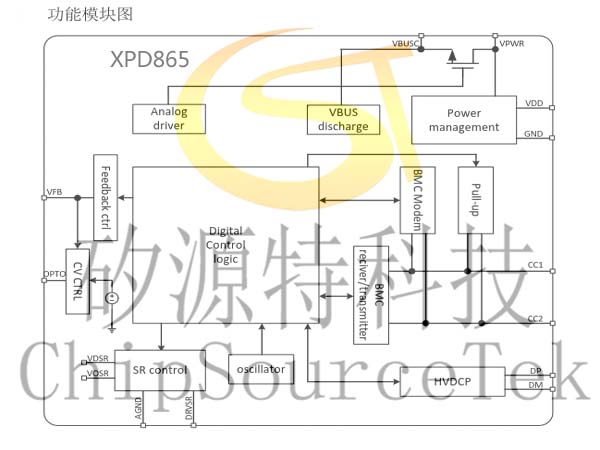

    XPD865功能模块图:



    XPD865
    订购信息:
    料号 PDO配置 印字 封装
    XPD865B18 PDO : 5V/3A, 9V/2A, 12V/1.5A XPD865
    XXXXX+XX
    TSSOP16
    XPD865B20  PDO : 5V/3A, 9V/2.25A, 12V/1.5A
    XPD865B21  PDO : 5V/3A, 9V/2.25A, 12V/1.75A
    XPD865QD30 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A,20V/1.5A QFN20
    XPD865QD45  PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A
    XPD865QD60 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A
    XPD865QD65  PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A
    印字说明 :
    第一行 , XPD865:芯片型号;
    第二行 , XXXXX:Lot Number,XX:保留信息 。
