PD protocol chip

XPD767

    XPD767是一款集成USB Type-C、USB Power Delivery(PD) 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能 USB 双端口控制器,为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C和Type-A双端口充电解决方案。

    当Type-C和Type-A其中一个端口接入设备时,Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时,XPD767会将输出电压降至5V给设备供电。特别的,当Type-A口一直连接苹果充电线但未接入苹果手机时,Type-C口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。XPD767完美解决了Type-A和Type-C口连接充电线应用时的快充难题。此外,Type-A口充饱关断电流阈值低至10mA,可支持智能穿戴设备小电流充电。

    XPD767采用TSSOP-20和QFN4x4-20封装。应用中外围电路非常简洁,可以轻松通过USB PD认证测试。
    XPD767概述:
        XPD767是一款集成USB Type-C、USB Power Delivery(PD) 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能 USB 双端口控制器,为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C和Type-A双端口充电解决方案。
        XPD767特别的集成了XPD-LINK™互联通信专利技术。通过XPD-LINK™互联功能,XPD767可以简单灵活的应用在多个Type-C和Type-A端口的充电方案中。
        XPD767内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统,智能识别插头的正插与反插,并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        当Type-C和Type-A其中一个端口接入设备时,Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时,XPD767会将输出电压降至5V给设备供电。特别的,当Type-A口一直连接苹果充电线但未接入苹果手机时,Type-C口仍然有快充功能。作为充电器应用时,充电线会经常与充电器连接在一起。XPD767完美解决了Type-A和Type-C口连接充电线应用时的快充难题。此外,Type-A口充饱关断电流阈值低至10mA,可支持智能穿戴设备小电流充电。
        XPD767通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
        XPD767内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS输出前会监测端口电压是否处于安全状态)。
        XPD767集成10mΩ VBUS通路功率开关管和内部放电通路,节省了外围器件,在发生错误时可以快速关闭输出并恢复到安全状态。
        XPD767采用TSSOP-20和QFN4x4-20封装。应用中外围电路非常简洁,可以轻松通过USB PD认证测试。

    XPD767特性:
    通过 USB PD3.0 认证(TID:3479)
    支持 XPD-LINK TM 多芯片互联通信技术
    支持 USB Type-C 协议
    支持 USB Power Delivery(PD)3.0 以及
    PPS 协议
        - PDO 可配置:5V,9V,12V,15V,20V
        - 输出功率高至 65W
        - APDO 可配置:5V Prog,9V Prog,15V Prog,20V Prog
    支持 Quick Charge 2.0/3.0/3.0+协议
        - 支持小米 CHARGE TURBO 27W 协议
    支持华为 FCP/SCP/HVSCP 协议
        - 支持华为 10V 高压 SCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    集成恒压(CV)补偿环路
    集成 10mΩ VBUS 通路功率开关管
    集成 10mΩ电流检测电阻
    内置 VPWR 和 VBUS 双放电通路
    支持线损补偿功能
    支持 USB Type-A 和 Type-C 双口工作模式
        -独立工作都有快充,同时工作回 5V
        - A口连接苹果充电线但未接入苹果手机时,
        C口仍然有快充
    A口充饱关断电流阈值 10mA,小电流充电
    安全性
        - A口采用电源端控制避免短路引发漏电
        - 过压/欠压保护
        - 过流保护
        - 过温保护
    CC1/CC2/DP1/DM1/DP2/DM2 过压保护
    ESD 特性±4KV
    XPD767采用TSSOP-20和QFN4x4-20封装

    XPD767应用:
    AC-DC 适配器
    带 USB 端口排插
    USB 多口充电设备

    XPD767

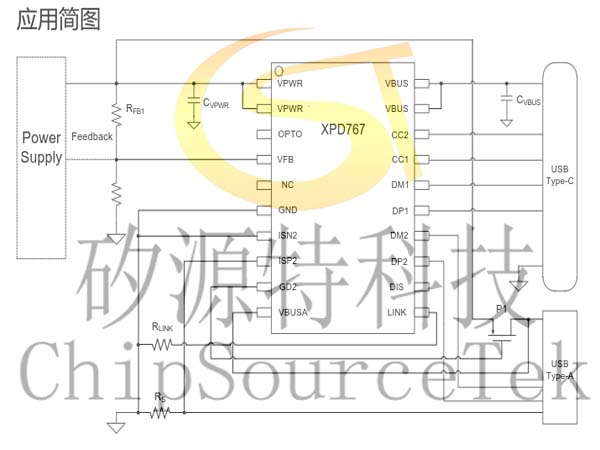

    典型应用简图:



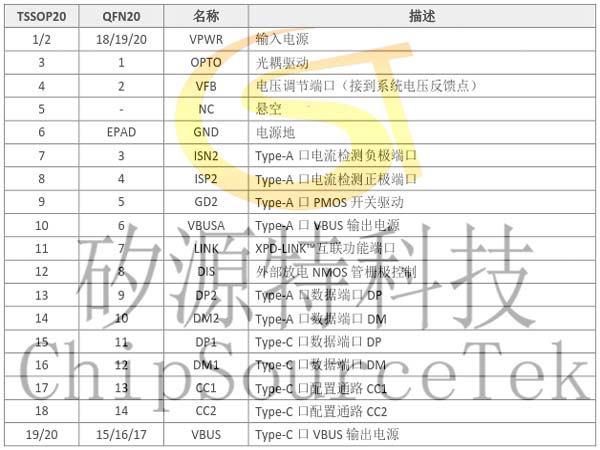

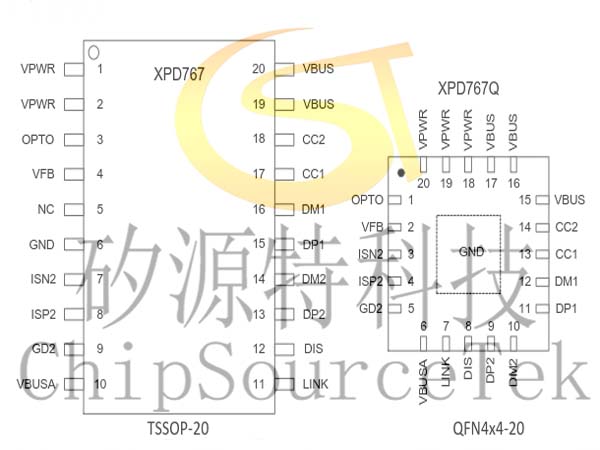

    XPD767引脚定义:




    XPD767选型参考:

    QC3.0
    FCP/SCP
    AFC
    PD3.0
    PPS
    CV
    A+C
    SR
    SR MOS
    XPD-LINK
    XPD618






    XPD636





    XPD718




    XPD736



    XPD737




    XPD767



    XPD818



    XPD819



    XPD865





    XPD767订购信息:

    料号 USB Type-C端口PDO APDO配置 QC配置 包 装
    XPD767B18 高功率 PDO:5V/3A, 9V/2A, 12V/1.5A
    低功率 PDO:5V/3A
    Class A TSSOP-20
    2.5K/盘
    XPD767BP18 高功率 PDO:5V/3A, 9V/2A, 12V/1.5A
    高功率 APDO1:3.3-5.9V/3A
    高功率 APDO2:3.3-11V/1.65A
    低功率 PDO:5V/3A
    Class A
    XPD767A 高功率 PDO:5V/3A, 9V/2.22A
    低功率 PDO:5V/3A
    Class A
    XPD767B 高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A
    低功率 PDO:5V/3A
    Class A
    XPD767D30A 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
    低功率 PDO:5V/3A
    Class B
    XPD767D30 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
    低功率 PDO:5V/3A, 9V/1.75A
    Class A
    XPD767DP30 高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
    高功率 APDO1:3.3-11V/3A
    高功率 APDO2:3.3-16V/2A
    低功率 PDO:5V/3A, 9V/1.75A
    Class A
    XPD767D45 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
    低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A
    Class A
    XPD767DP45 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
    高功率 APDO1:3.3-11V/3A
    高功率 APDO2:3.3-16V/2.8A
    低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A
    低功率 APDO1:3.3-11V/2A
    低功率 APDO2:3.3-16V/1.4A
    Class A
    XPD767D60 高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A
    低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
    Class B
    XPD767DP60 高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A
    高功率 APDO1:3.3-16V/3A
    高功率 APDO2:3.3-21V/2.85A
    低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
    低功率 APDO1:3.3-16V/1.9A
    低功率 APDO2:3.3-21V/1.4A
    Class B
    XPD767D65 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
    低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
    Class B
    XPD767DP65 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
    高功率 APDO1:3.3-16V/3.25A
    高功率 APDO2:3.3-21V/3A
    低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A
    低功率 APDO1:3.3-16V/2A
    低功率 APDO2:3.3-21V/1.5A
    Class B
    XPD767D6545 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
    低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
    Class B
    XPD767DP6545 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
    高功率 APDO1:3.3-16V/3.25A
    高功率 APDO2:3.3-21V/3A
    低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
    低功率 APDO1:3.3-16V/2.8A
    低功率 APDO2:3.3-21V/2.1A
    Class B
    XPD767D6518 高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
    低功率 PDO:5V/3A,9V/2A,12V/1.5A
    Class A
    XPD767QXXXXX 参考相应的 TSSOP20 封装 QFN20
    4K/盘
    印字说明 :
    第一行 , XPD767:芯片型号;
    第二行 , XXXXX:Lot Number,XX:保留信息 。
    USB Type-C 和 Type-A 端口的 QC 协议配置为 Class A,输出功率为 18W;QC 协议配置为 Class B,输出功率为 27W,开启小米 CHARGE TURBO 协议。
    以上料号默认不开启 SCP,如需要支持 SCP,下单时需提前说明,且如果开启为更好兼容 SCP,5V初始电压需设置为 5.2V 。

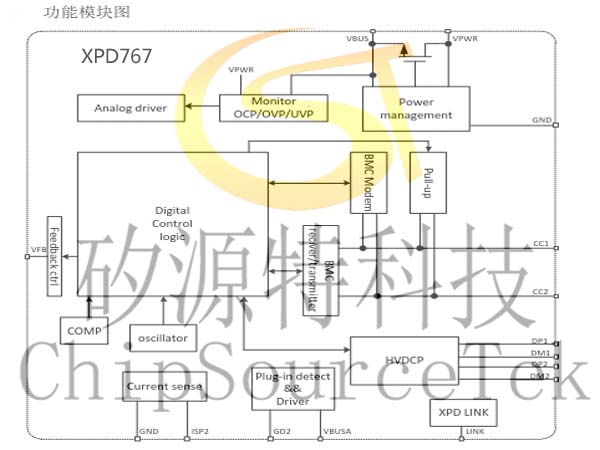

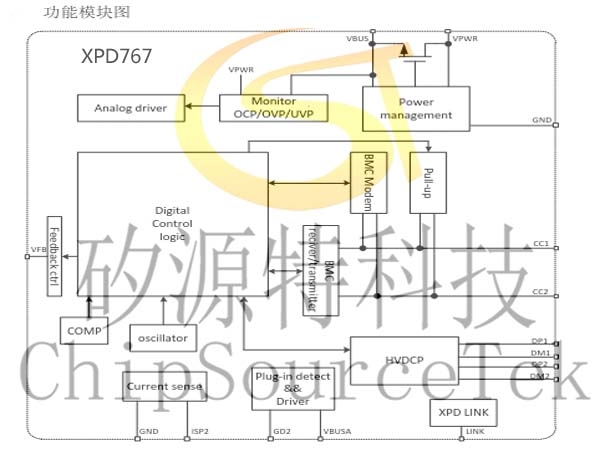

    XPD767功能模块图:


    XPD767应用方案:

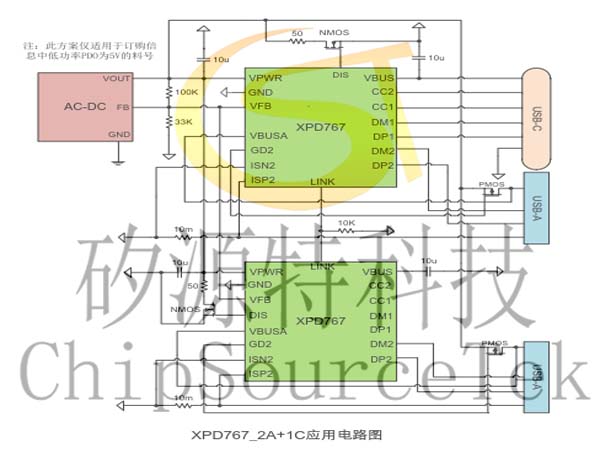

    一个USB-C和两个USB-A共享一路电源的应用:
        采用两颗XPD767可以实现1C+2A共享一路电源的应用方案。两颗XPD767的VFB引脚同时连接到前端电源反馈网络,LINK引脚连接到互联总线。当1个USB-C和2个USB-A中任意一个口有设备接入时,都有快充功能;当1个USB-C和2个USB-A中任意两个或三个口有设备接入时,都以5V电源给设备供电。下图是该方案的应用电路图。


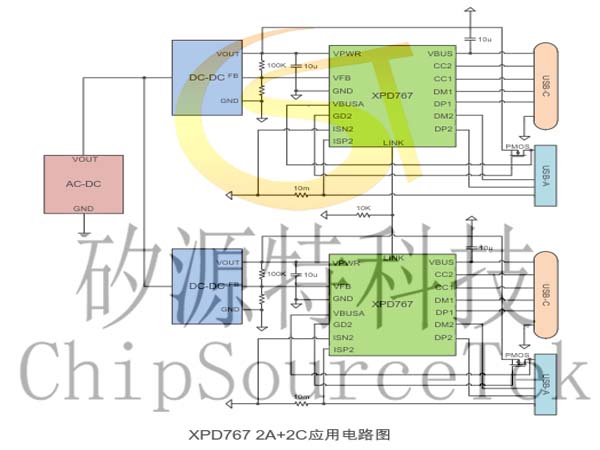

    两组USB-C和USB-A单独电源供电的应用:
        采用两颗XPD767可以实现两组C+A共享总功率但是分别有快充的应用方案。每颗XPD767的VFB引脚分别连接到对应的前端电源反馈网络,LINK引脚连接到互联总线。两颗XPD767分别控制两组USB-C和USB-A。当只有一颗XPD767工作时,可以占用前端电源全部的总额定功率;当有两颗XPD767同时工作时,两组接口共享分配前端电源的 总额定功率。在任一组USB-C和USB-A内,如果只有一个USB-C或 USB-A工作,都有快充功能;如果USB-C和USB-A同时工作,则都以5V电源给设备供电。


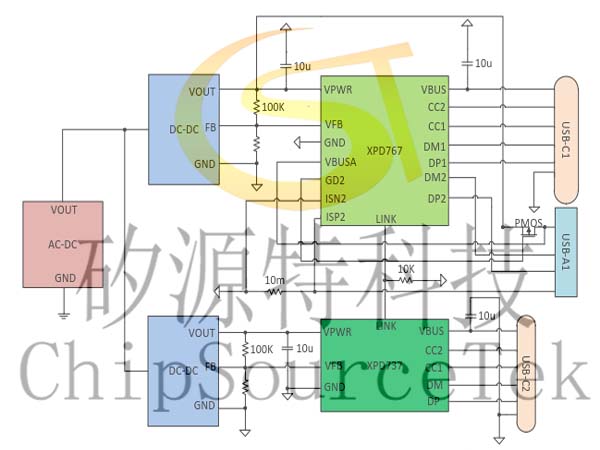

    两个USB-C和一个USB-A单独电源供电的应用:

        上面的应用电路图中,使用一颗XPD767控制USB-C1端口和USB-A1端口,一颗XPD737控制USB-C2端口。XPD767和XPD737的VFB分别连接到两路DCDC电源的反馈网络。XPD767和XPD737通过LINK引脚连接到总线上。
        在这个应用电路中,当只有一个USB-C1或USB-A1或USB-C2端口工作时,每个端口都可以快速充电,其中USB-C1或USB-C2以高档位功率工作。当USB-C1与USB-A1端口同时工作时,这两个端口输出相同的5V电源。当USB-C1或者USB-A1与USB-C2端口同时工作时,USB-C1和USB-C2可以输出独立的电源,并且以低档位功率工作。当USB-C1与USB-A1与USB-C2三个端口同时工作时,USB-C1与USB-A1端口输出相同的5V电源,USB-C2可以输出独立的电源,并且以低档位功率工作。
        以XPD767D60和XPD737D60组合为例说明。XPD767D60控制USB-C1和USB-A1端口,XPD737D60控制USB-C2端口:
    1. 当只有C1或C2端口工作时,都可以广播输出 60W 功率。
    2. 当只有A1端口工作时,可以支持A口所有快充协议,最大输出27W功率。
    3. 当C1与C2同时工作时,两个端口独立工作,都广播输出30W功率。
    4. 当C1与A1同时工作时,两个端口输出相同的5V电源。
    5. 当A1与C2同时工作时,两个端口独立工作,A1口最大输出27W功率,C2口广播输出30W功率。
    6. 当三个端口同时工作时,C1与A1端口输出同一5V电源,C2口广播30W功率。
