PD protocol chip

XPD518A/XPD518B

      XPD518A/XPD518B是一款集成USB Type-C、USB Power Delivery(PD)3.0、QC3.0/2.0 CLASSA快充协议、华为FCP/SCP快充协议、MTK PE+快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的USB Type-C端口充电解决方案。

      XPD518A/XPD518B支持18W输出功率。其中,XPD518A广播PDO电压为5V/9V,XPD518B广播PDO电压为5V/9V/12V。XPD518A/XPD518B是专为手机充电设备量身定制的高性价比方案。

      XPD518A/XPD518B采用5.00mm×4.40mm TSSOP-16封装形式。XPD518A/XPD518B采用4.00mm×4.00mm QFN20封装形式。
    XPD518A/XPD518B概述:
          XPD518A/XPD518B是一款集成USB Type-C、USB Power Delivery(PD)3.0、QC3.0/2.0 CLASSA快充协议、华为FCP/SCP快充协议、MTK PE+快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的USB Type-C端口充电解决方案。
          XPD518A/XPD518B内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统,智能识别插头的正插与反插,实现连接。集成的TYPE-C PD3.0协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
          XPD518A/XPD518B支持18W输出功率。其中,XPD518A广播PDO电压为5V/9V,XPD518B广播PDO电压为5V/9V/12V。XPD518A/XPD518B是专为手机充电设备量身定制的高性价比方案。
          XPD518A/XPD518B通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
          XPD518A/XPD518B内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);芯片内部过温和 NTC 过温(NTC过温会关闭快充);启动监测(VBUS 输出前会监测端口电压是否处于安全状态);DP/DM和 CC1/CC2 过压保护。此外,这些错误发生时 FAULT 端口都会指示。
          XPD518A/XPD518B集成25mΩ VBUS通路功率开关管和6Ω的放电开关,节省了外围器件,在发生错误时也可以更快关闭输出并恢复到安全状态。
          XPD518A/B 具备良好的功耗管理策略,在无设备插入时自动进入休眠模式,此时待机功耗仅 20uA,设备插入后可以及时唤醒进入正常工作状态。
          XPD518A/XPD518B有良好的ESD特性,HBM模型超过2kV。特别针对连接到端口的PIN(DP/DM/CC1/CC2)做加强处理,HBM模型ESD达到8kV 以上。
          XPD518A/XPD518B采用5.00mm×4.40mm TSSOP-16封装形式。XPD518A/XPD518B采用4.00mm×4.00mm QFN20封装形式。

    XPD518A/XPD518B特性:
    支持 USB Type -C 协议
      - 配置为 DFP(Source)
      - 广播 3A 电流
    支持 USB Power Delivery(PD)3.0 协议
      - 集成完整 PD3.0 分层通信协议
      - PDO 电压:5V,9V(XPD518A)
      - PDO 电压:5V,9V,12V(XPD518B)
      - 输出功率 18W
    支持 Quick Charge 3.0/2.0 协议
    支持华为 FCP/SCP 协议
    支持三星 AFC 协议
    支持 MTK PE+协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    集成 VBUS 通路低阻抗功率开关管
    VBUS Discharge 功能
    支持 NTC
    待机功耗 20uA
    安全性
      - 过压/欠压保护
      - 过流保护
      - 过温保护
    CC1/CC2/DP/DM 过压保护
    ESD 特性
      - CC1/CC2/DP/DM > 8KV
      - Others > 2KV
    Package:  5.00mm × 4.40mm TSSOP16
      for  XPD518A/B;4.00mm × 4.00mm
      QFN20 for XPD518AQ/XPD518BQ

    XPD518A/XPD518B应用:
    AC-DC适配器
    USB充电设备

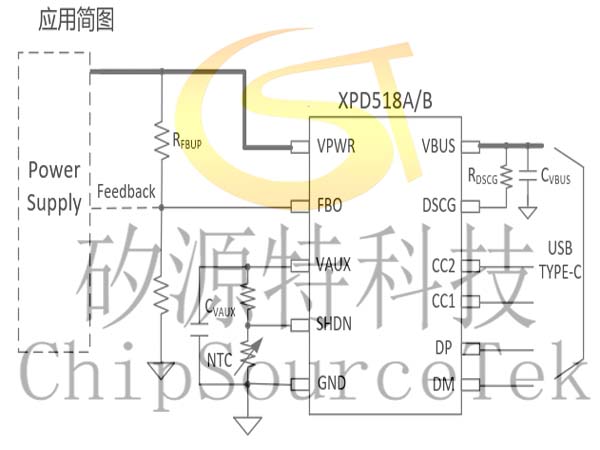

    XPD518A/XPD518B典型应用简图:


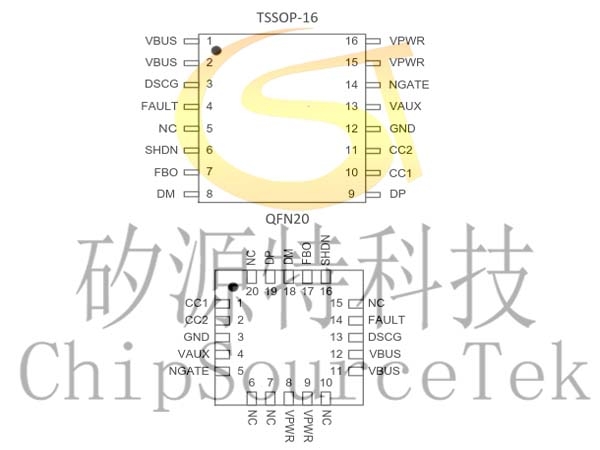

    XPD518A/XPD518B引脚图:


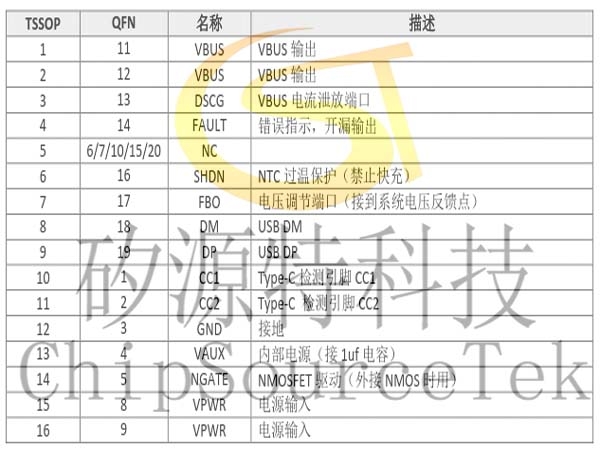

    XPD518A/XPD518B引脚定义:


    XPD518A/XPD518B订购信息:

    料号 印字 特性 封装
    XPD518A XPD5XXX
    XXXXXX
    PDO:5V/3A, 9V/2A TSSOP16
    XPD518B PDO:5V/3A, 9V/2A, 12V/1.5A
    XPD518AC XPD5XXX
    XXXXXXC
    PD3.0, PDO:5V/3A, 9V/2A
    XPD518BC PD3.0, PDO:5V/3A,9V/2A,12V/1.5A
    XPD518A2 XPD5XXX
    XXXXXX2
    PDO:5V/2.4A, 9V/2A
    XPD518B2 PDO:5V/2.4A, 9V/2A, 12V/1.5A
    XPD518AQ XPD5XXX
    XXXXXXQ
    PDO:5V/3A, 9V/2A QFN20
    XPD518BQ PDO:5V/3A, 9V/2A, 12V/1.5A
    印字说明 :
    第一行 , XPD5XXX:芯片型号;
    第二行 , XXXXXX+X:Lot Number+封装或软件版本 。
