PD protocol chip

XPD737

    XPD737是一款集成USB Type-C、USB Power Delivery(PD)2.0/3.0以及PPS、QC3.0/2.0CLASS A快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备 2.4A充电协议的多协议端口控制器。XPD737最高支持65W输出功率,广播PDO电压可以配置为 5V/9V/12V/15V/20V,APDO电压可以选择5V Prog/9V Prog/15V Prog/20V Prog中的 两档,并且可以灵活配置APDO电压范围。
    XPD737采用ESOP8封装形式,外围无需额外的元器件即可工作,提供最优化的BOM成本特性,并且可以轻松通过USB PD认证测试。
    XPD737概述:
        XPD737是一款集成USB Type-C、USB Power Delivery(PD)2.0/3.0以及PPS、QC3.0/2.0CLASS A快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备 2.4A充电协议的多协议端口控制器。
        XPD737支持XPD-LINK TM多芯片互联专利技术,可以通过总线互联进行芯片之间的通信。XPD737使用该独特的互联技术,可以灵活的应用在多个USB充电端口设备中,为多端口充电设备提供了简洁高性价比的解决方案。
        XPD737内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统,智能识别插头的正插与反插,并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        XPD737最高支持65W输出功率,广播PDO电压可以配置为 5V/9V/12V/15V/20V,APDO电压可以选择5V Prog/9V Prog/15V Prog/20V Prog中的 两档,并且可以灵活配置APDO电压范围。
        XPD737通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动功能,实现电压平顺过渡。
        XPD737内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS输出前会监测端口电压是否处于安全状态);DP/DM和CC1/CC2过压保护。
        XPD737集成10mΩ VBUS通路功率开关管和双路放电通路,集成恒压控制环路。在发生错误时也可以更快关闭输出并恢复到安全状态。
        XPD737采用ESOP8封装形式,外围无需额外的元器件即可工作,提供最优化的BOM成本特性,并且可以轻松通过USB PD认证测试。

    XPD737特性:
    通过 USB PD3.0 认证(TID:3479)
    支持 XPD-LINK TM 多芯片互联通信技术
    支持 USB Type -C 协议
        - 配置为 DFP(Source)
        - 广播 3A/1.5A 电流
    支持 USB Power Delivery(PD)2.0 和 3.0以及 PPS 协议
        - 集成完整 PD 分层通信协议
        - PDO 可配置:5V,9V,12V,15V,20V
        - 输出功率高至 65W
        - APDO 可配置:5V Prog,9V Prog,15V Prog,20V Prog
    支持 Quick Charge 2.0/3.0/3.0+协议
        - 支持小米 CHARGE TURBO 27W 协议
    支持华为 FCP/SCP/HVSCP 协议
        - 支持华为 10V 高压 SCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP 协议
    支持 Apple 2.4A 充电协议
    集成 10mΩ VBUS 通路功率开关管
    集成 10mΩ电流检测电阻
    内置 VPWR 和 VBUS 双放电通路
    支持线损补偿功能
    安全性
        - 过压/欠压保护
        - 过流保护
        - 过温保护
    CC1/CC2/DP/DM 过压保护
    ESD 特性±4KV
    XPD737采用ESOP8封装

    XPD737应用:
    AC-DC 适配器
    带 USB 端口排插
    USB多口充电设备

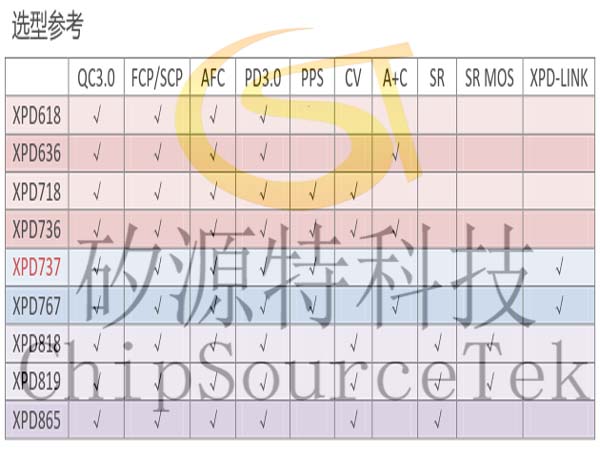

    XPD737参考选型:


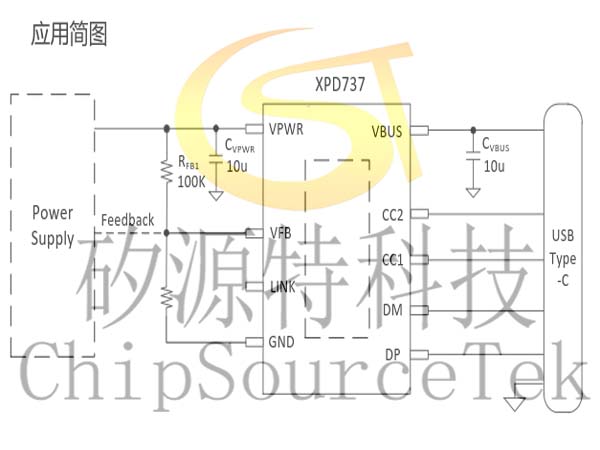

    XPD737典型应用简图:


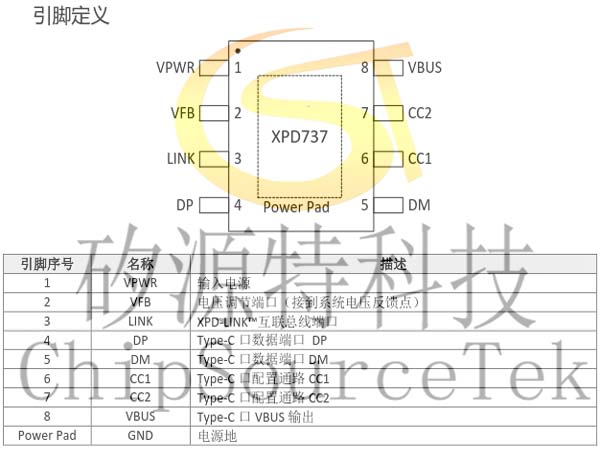

    XPD737引脚定义:


    XPD737订购信息:


    料号
    USB Type-C端口PDO和APDO配置 QC  配置 封装
    XPD737B18 高功率 PDO : 5V/3A, 9V/2A, 12V/1.5A
    低功率 PDO : 5V/3A
    Class A
    ESOP8
    4K/盘
    XPD737BP18 高功率 PDO : 5V/3A, 9V/2A, 12V/1.5A
    高功率 APDO1 : 3.3-5.9V/3A
    高功率 APDO2 : 3.3-11V/1.65A
    低功率 PDO : 5V/3A
    Class A
    XPD737A 高功率 PDO : 5V/3A, 9V/2.22A
    低功率 PDO : 5V/3A
    Class A
    XPD737B 高功率 PDO : 5V/3A, 9V/2.22A, 12V/1.67A
    低功率 PDO : 5V/3A
    Class A
    XPD737D30A 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    低功率 PDO : 5V/3A
    Class B
    XPD737D30 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    低功率 PDO : 5V/3A, 9V/1.75A
    Class A
    XPD737DP30 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    高功率 APDO1 : 3.3-11V/3A
    高功率 APDO2 : 3.3-16V/2A
    低功率 PDO : 5V/3A, 9V/1.75A
    Class A
    XPD737D45 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A
    低功率 PDO : 5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A
    Class A
    XPD737D60 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A
    低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    Class B
    XPD737DP60 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A
    高功率 APDO1 : 3.3-16V/3A
    高功率 APDO2 : 3.3-21V/2.85A
    低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    低功率 APDO1 : 3.3-16V/1.9A
    低功率 APDO2 : 3.3-21V/1.4A
    Class B
    XPD737D65 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A
    低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    Class B
    XPD737D65 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A
    低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    Class B
    XPD737DP65 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A
    高功率 APDO1 : 3.3-16V/3.25A
    高功率 APDO2 : 3.3-21V/3A
    低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
    低功率 APDO1 : 3.3-16V/2A
    低功率 APDO2 : 3.3-21V/1.5A
    Class B
    XPD737D6545 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A
    低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A
    Class B
    XPD737DP6545 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A
    高功率 APDO1 : 3.3-16V/3.25A
    高功率 APDO2 : 3.3-21V/3A
    低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A
    低功率 APDO1 : 3.3-16V/2.8A
    低功率 APDO2 : 3.3-21V/2.1A
    Class B
    可定制 可定制
    印字说明 :
    第一行 , XPD737:芯片型号;
    第二行 , XXXXX:Lot Number,XX:保留信息 。
    USB Type-C端口的QC协议配置为Class A,输出功率为18W;QC协议配置为Class B,输出功率为27W,
    开启小米 CHARGE TURBO 协议。
    以上料号默认不开启 SCP,如需要支持 SCP,下单时需提前说明。









































































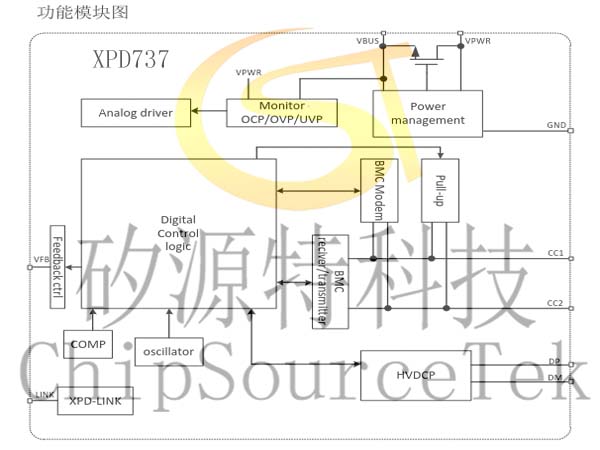

    XPD737功能模块图:



    XPD737
    应用电路:
    单个USB Type-C端口应用电路图:

        图中所示元器件参数供参考,可以根据实际应用进行调整。XPD737的VBUS、CC1、 CC2、DM、DP引脚分别连接至USB Type-C端口,VFB连接至前端电源反馈网络。

    多个USB Type-C端口共享一路电源应用电路图:

        上面的应用电路图中,每一个XPD737对应连接到一个USB Type-C端口。所有XPD737的VFB都连接到前端电源的反馈网络。所有XPD737通过LINK引脚连接到总线上。
        在这个应用电路中,当只有一个USB Type-C端口工作时,该端口的控制器XPD737以高档位功率工作;当有两个或两个以上USB Type-C端口工作时,所有对应的端口控制器XPD737全部以5V输出电源工作。
        以三个XPD737B18控制三个USB Type-C充电端口为例说明。当只有一个USB Type-C端口工作时,该端口的XPD737B18广播18W功率;当有两个或三个USB Type-C端口工作时,该两个或三个USB Type-C端口输出相同的5V电源。

    两个USB Type-C和一个USB Type-A应用电路图:

        上面的应用电路图中,使用一颗XPD767控制USB Type-C1端口和USB Type-A1端口,一颗XPD737控制 USB Type-C2端口。XPD767和XPD737的VFB分别连接到两路DCDC电源的反馈网络。XPD767XPD737通过LINK引脚连接到总线上。
        在这个应用电路中,当只有一个Type-C1或Type-A1或Type-C2端口工作时,每个端口都可以快速充电,其中Type-C1或Type-C2以高档位功率工作。当Type-C1与Type-A1端口同时工作时,这两个端口输出相同的5V电源。当Type-C1或者Type-A1与Type-C2端口同时工作时,Type-C1和Type-C2可以输出独立的电源,并且以低档位功率工作。当Type-C1与Type-A1与Type-C2三个端口同时工作时,Type-C1与Type-A1端口输出相同的5V电源,Type-C2可以输出独立的电源,并且以低档位功率工作。
        以XPD767D60XPD737D60组合为例说明。XPD767D60控制USB Type-C1和USB Type-A1端口,XPD737D60控制USB Type-C2端口:
        1. 当只有 C1 或 C2 端口工作时,都可以广播输出 60W 功率。
        2. 当只有 A1 端口工作时,可以支持 A 口所有快充协议,最大输出 27W 功率。
        3. 当 C1 与 C2 同时工作时,两个端口独立工作,都广播输出 30W 功率。
        4. 当 C1 与 A1 同时工作时,两个端口输出相同的 5V 电源。
        5. 当 A1 与 C2 同时工作时,两个端口独立工作,A1 口最大输出 27W 功率,C2 口广播输出 30W 功率。
        6. 当三个端口同时工作时,C1 与 A1 端口输出同一 5V 电源,C2 口广播30W 功率。

    XPD737封装信息:
