PD protocol chip

XPD718

    XPD718是一款集成USB Type-C、USB Power Delivery (PD)2.0/3.0 以及 PPS、QC3.0/2.0CLASS A快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多协议端口控制器,为AC-DC适配器、车载充电器等设备提供高性价比的 USB Type-C端口充电解决方案。

    XPD718最高支持36W输出功率,广播PDO电压可以配置为5V/9V/12V,可以灵活配置5V Prog、9V Prog两档APDO电压范围。

    XPD718采用ESOP8封装形式,外围无需额外的元器件即可工作,提供最优化的BOM成本特性。
    XPD718概述:
        XPD718是一款集成USB Type-C、USB Power Delivery (PD)2.0/3.0 以及 PPS、QC3.0/2.0CLASS A快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多协议端口控制器,为AC-DC适配器、车载充电器等设备提供高性价比的 USB Type-C端口充电解决方案。
        XPD718内置的Type-C协议可以支持Type-C设备插入自动唤醒,智能识别插头的正插与反插,并实现连接。XPD718集成的PD协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        XPD718最高支持36W输出功率,广播PDO电压可以配置为5V/9V/12V,可以灵活配置5V Prog、9V Prog两档APDO电压范围。
        XPD718通过一路可Sink/Source的电流源,连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。
        XPD718内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS输出前会监测端口电压是否处于安全状态);DP/DM和CC1/CC2过压保护。
        XPD718集成20mΩ VBUS通路功率开关管和双路放电通路,集成恒压控制环路,在发生错误时也可以更快关闭输出并恢复到安全状态。
        XPD718可以非常容易通过USB PD认证测试,无需为了认证增加元器件。
        XPD718采用ESOP8封装形式,外围无需额外的元器件即可工作,提供最优化的BOM成本特性。

    XPD718特性:
    通过 USB PD3.0 认证(TID:3479)
    支持 USB Type -C 协议
        - 配置为 DFP(Source)
        - 广播 3A/1.5A 电流
    支持 USB Power Delivery(PD)2.0 和 3.0以及 PPS 协议
        - 集成完整 PD 分层通信协议
        - PDO 可配置:5V,9V,12V
        - 输出功率高至 36W
        - APDO 可配置:5V Prog,9V Prog
    支持 Quick Charge 3.0/2.0 协议
    支持华为 FCP/SCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    集成恒压(CV)控制环路
    集成 VBUS 通路低阻抗功率开关管
    内置 VPWR 和 VBUS 双放电通路
    支持线损补偿功能
    安全性
        - 过压/欠压保护
        - 过流保护
        - 过温保护
    CC1/CC2/DP/DM 过压保护
    ESD 特性±4KV
    XPD718采用ESOP8封装形式

    XPD718应用:
    AC-DC 适配器
    USB 充电设备

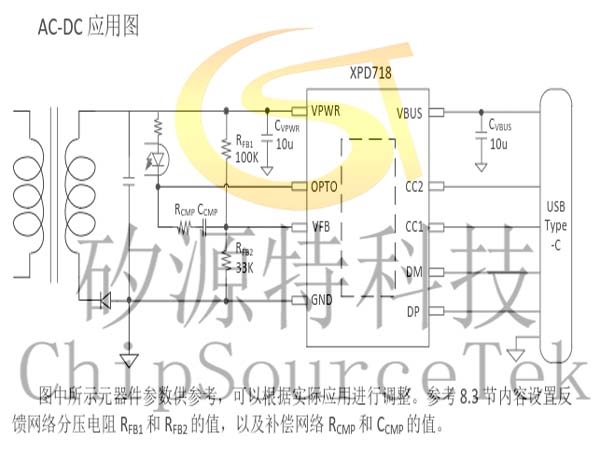

    XPD718 AC-DC
    典型应用简图:

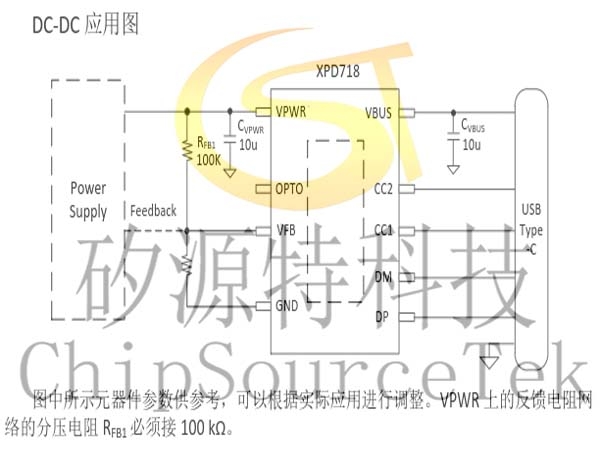

    XPD718 DC-DC典型应用简图:

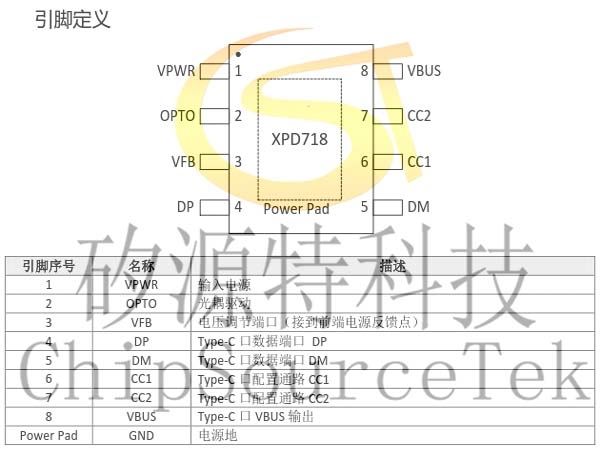

    XPD718引脚定义:


    XPD718订购信息:
    料号 印字 PDO  APDO  封装
    XPD718A  XPD718
    XXXXX+XX
    PDO:5V/3A, 9V/2A ESOP8
    XPD718B PDO:5V/3A, 9V/2A, 12V/1.5A
    XPD718A20 PDO:5V/3A, 9V/2.25A
    XPD718B20 PDO:5V/3A, 9V/2.25A, 12V/1.5A
    XPD718B21  PDO:5V/3A, 9V/2.25A, 12V/1.75A
    XPD718BP PDO :5V/3A, 9V/2A, 12V/1.5A
    APDO1 : 3.3-5.9V/3A.
    APDO2 : 3.3-11V/1.65A
    XPD718APS25 PDO:5V/3A, 9V/2.75A
    APDO1 : 3.3-5.9V/3A
    APDO2 : 3.3-11V/2.75A
    XPD718BP30 PDO:5V/3A, 9V/3A, 12V/2.5A
    APDO1 : 3.3-5.9V/3A
    APDO2 : 3.3-11V/2.75A
    可定制 可定制
    印字说明 :
    第一行 , XPD718:芯片型号;
    第二行 , XXXXX:Lot Number,XX:保留信息 。
    *SCP 协议由于电流超过 3A,需要定制。

    XPD718选型参考:

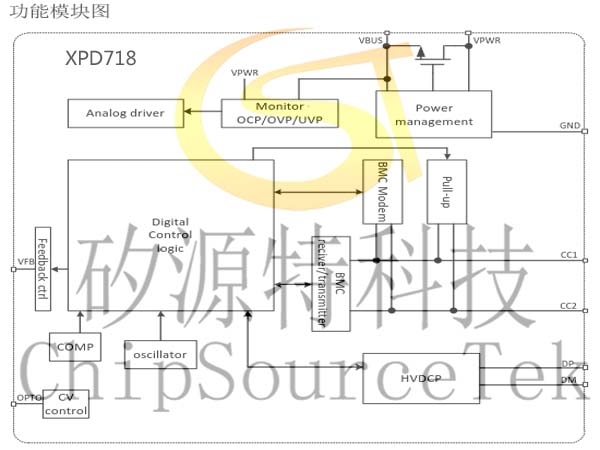

    XPD718功能模块图:
