PD protocol chip

XPD818

    XPD818是一款集成USB Type-C、USB Power Delivery (PD)2.0/3.0 以及QC3.0/2.0CLASS A快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器,为AC-DC适配器设备提供完整的Type-C充电解决方案。

    传统的SR电流感测方法是测量整流MOSFET漏极电压,但对于不良PCB布局引入噪声很敏感。与之不同的是,XPD818采用新颖的线性预测时序控制电路来预判SR电流过零瞬间,而无需外部电流感测电路。空载时XPD818的SR控制器进入绿色模式,关闭SR MOSFET以进一步降低系统总功耗。此外,XPD818采取内置40V MOSFET方案,进一步优化性能和板级空间。

    XPD818采用eTSSOP20封装。
    XPD818概述:
        XPD818是一款集成USB Type-C、USB Power Delivery (PD)2.0/3.0 以及QC3.0/2.0CLASS A快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器,为AC-DC适配器设备提供完整的Type-C充电解决方案。
        XPD818内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统,智能识别插头的正插与反插,并实现连接。集成的TYPE-C PD3.0协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        XPD818内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压按照比例调整保护点);启动监测(VBUS输出前会监测端口电压是否处于安全状态)。特别的,XPD818内建保护机制可以确保在DP/DM或者CC1/CC2与VBUS发生短路情况下,输出电压不会误动作。
        XPD818集成15mΩ VBUS通路功率开关管和内部放电通路,节省了外围器件,在发生错误时可以快速关闭输出并恢复到安全状态。
        传统的SR电流感测方法是测量整流MOSFET漏极电压,但对于不良PCB布局引入噪声很敏感。与之不同的是,XPD818采用新颖的线性预测时序控制电路来预判SR电流过零瞬间,而无需外部电流感测电路。空载时XPD818的SR控制器进入绿色模式,关闭SR MOSFET以进一步降低系统总功耗。此外,XPD818采取内置40V MOSFET方案,进一步优化性能和板级空间。
        XPD818采用eTSSOP20封装。

    XPD818特性:
    通过 USB PD3.0 认证(TID:3740)
    支持 USB Type -C 协议
        - 配置为 DFP(Source)
    支持 USB Power Delivery(PD)2.0 和 3.0协议
        - 集成完整 PD 分层通信协议
        - PDO 可配置:5V,9V
        - 输出功率 18W
    支持 Quick Charge 3.0/2.0 协议
    支持华为 FCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    集成恒压(CV)环路控制
    集成VBUS通路15mΩ功率开关管和10mR采样电阻
    内置 VPWR 和 VBUS 双放电通功能
    支持线损补偿功能
    应用于 DCM/CCM/QR 的高性能同步整流(SR)控制器
    内置 40V 同步整流 MOSFET
    安全性
        - 过压/欠压保护
        - 过流保护
        - 过温保护
    CC1/CC2/DP/DM 过压保护
    ESD 特性±3KV
    XPD818采用eTSSOP20封装

    XPD818应用:
    AC-DC 适配器
    USB 充电设备

    XPD818典型应用简图:


    XPD818引脚定义:




    XPD818选型参考:

    QC3.0 FCP/ SCP AFC PD3.0 PPS CV A+C SR SR MOS XPD-LINK
    XPD618






    XPD636





    XPD718




    XPD736



    XPD737




    XPD767



    XPD818



    XPD819



    XPD865






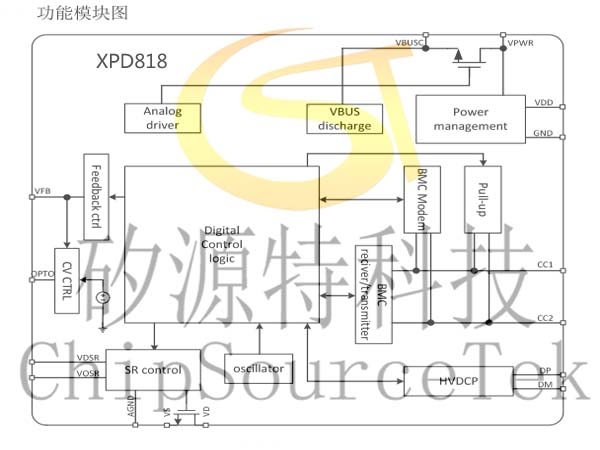

    XPD818功能模块图:


    XPD818订购信息:

    料号 PDO配置
    XPD818A2 PDO:5V/2.4A,9V/2A
    XPD818A2H PDO:5V/2.4A,9V/2A 无 OCP
    印字说明 :
    第一行 , XPD818:芯片型号;
    第二行 , XXXXX:Lot Number,XX:保留信息 。
