PD protocol chip

XPD636A/XPD636B

    XPD636A/XPD636B是一款集成USB Type-C、USB Power Delivery(PD)、QC3.0/2.0 CLASS A快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的A+C端口充电解决方案。

    XPD636A/XPD636B内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态)。

    XPD636A/XPD636B采用TSSOP16封装。
    XPD636A/XPD636B概述:
        XPD636A/XPD636B是一款集成USB Type-C、USB Power Delivery(PD)、QC3.0/2.0 CLASS A快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备2.4A充电规范的多功能USB端口控制器, 为AC-DC适配器、移动电源、车载充电器等设备提供完整的A+C端口充电解决方案。
        XPD636A/XPD636B内置的TYPE-C协议可以支持TYPE-C设备插入自动唤醒系统,智能识别插头的正插与反插,实现连接。集成的TYPE-C PD协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。
        XPD636A/XPD636B在仅接入一个端口的时候,端口都可以实现独立的快充功能,如果同时接入两个口充电,芯片会将电压降至5V下充电;
        XPD636A/XPD636B内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);启动监测(VBUS 输出前会监测端口电压是否处于安全状态)。
        XPD636A/XPD636B集成25mΩ VBUS通路功率开关管和内部放电通路,节省了外围器件,在发生错误时也可以更快关闭输出并恢复到安全状态。
        XPD636A/XPD636B采用TSSOP16封装。

    XPD636A/XPD636B特性:
    USB PD3.0 认证 TID:1505
    支持 USB Type -C 协议
        - 配置为 DFP(Source)
        - 广播 3A/1.5A 电流
    支持 USB Power Delivery(PD)协议
        - 集成完整 PD 通信协议
        - PDO 电压:5V,9V(XPD636A)
        - PDO 电压:5V,9V,12V(XPD636B)
        - 输出功率高至 36W
    支持 Quick Charge 3.0/2.0 协议
    支持华为 FCP 协议
    支持三星 AFC 协议
    支持 USB BC1.2 DCP
    支持 Apple 2.4A 充电规范
    集成 VBUS 通路低阻抗功率开关管
    内置 VBUS Discharge 功能
    支持线损补偿功能
    支持 USB Type-A 和 Type-C双口工作模式
    安全性
        - 过压/欠压保护
        - 过流保护
        - 过温保护
    CC1/CC2/DP/DM 过压保护
    ESD 特性± 4KV
    XPD636A/XPD636B采用TSSOP16封装

    XPD636A/XPD636B应用:

    AC-DC 适配器
    USB 充电设备


    XPD636A/XPD636B

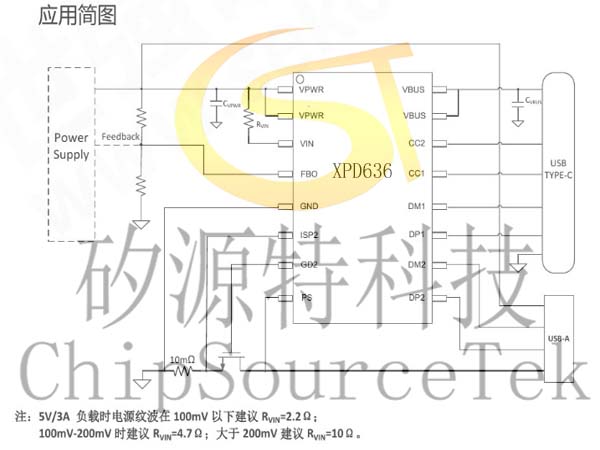

    典型应用简图:


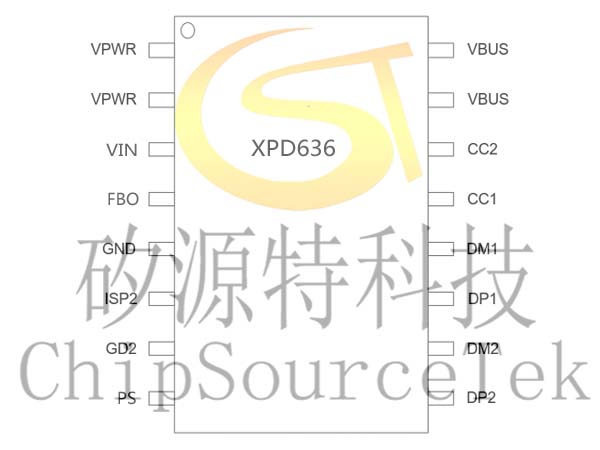

    XPD636A/XPD636B引脚图:

    XPD636A/XPD636B引脚定义:
    引脚序号
    名称
    描述
    1/2
    VPWR
    VBUS 输入
    3
    VIN
    芯片输入电源
    4
    FBO
    电压调节端口(接到系统电压反馈点)
    5
    GND
    接地
    6
    ISP2
    A 口电流检测
    7
    GD2
    A  nmos 开关驱动
    8
    PS
    A 口插入检测
    9
    DP2
    A 口 USB DP
    10
    DM2
    A 口 USB DM
    11
    DP1
    C 口 USB DP
    12
    DM1
    C  USB DM
    13
    CC1
    Type-C 检测引脚CC1
    14
    CC2
    Type-C 检测引脚CC2
    15/16
    VBUS
    VBUS 输出

    XPD636A/XPD636B订购信息:
    料号 印字 特性 封装
    XPD636A XPD636
    XXXXXX+XX
    PDO:5V/3A, 9V/2A TSSOP16
    XPD636A23 PDO:5V/3A, 9V/2.5A
    XPD636B PDO:5V/3A, 9V/2A, 12V/1.5A
    XPD636B23 PDO:5V/3A, 9V/2.5A, 12V/1.5A
    XPD636BLC0 PDO:5V/3A, 9V/2A, 12V/1.5A;30mV/A 线补
    XPD636BLC1 PDO:5V/3A, 9V/2A, 12V/1.5A;60mV/A 线补
    XPD636BLC2 PDO:5V/3A, 9V/2A, 12V/1.5A;90mV/A 线补
    XPD636A2 PDO:5V/2.5A, 9V/2A
    XPD636B2 PDO:5V/2.5A, 9V/2A, 12V/1.5A
    XPD636B2LC2 PDO:5V/2.5A, 9V/2A, 12V/1.5A;90mV/A 线补
    XPD636C PDO:5V/3A, 9V/3A, 12V/3A
    XPD636D PDO:5V/3A, 9V/2.5A, 12V/2A
    印字说明 :
    第一行 , XPD636:芯片型号;
    第二行 , XXXXXX:Lot Number,XX:保留信息 。
